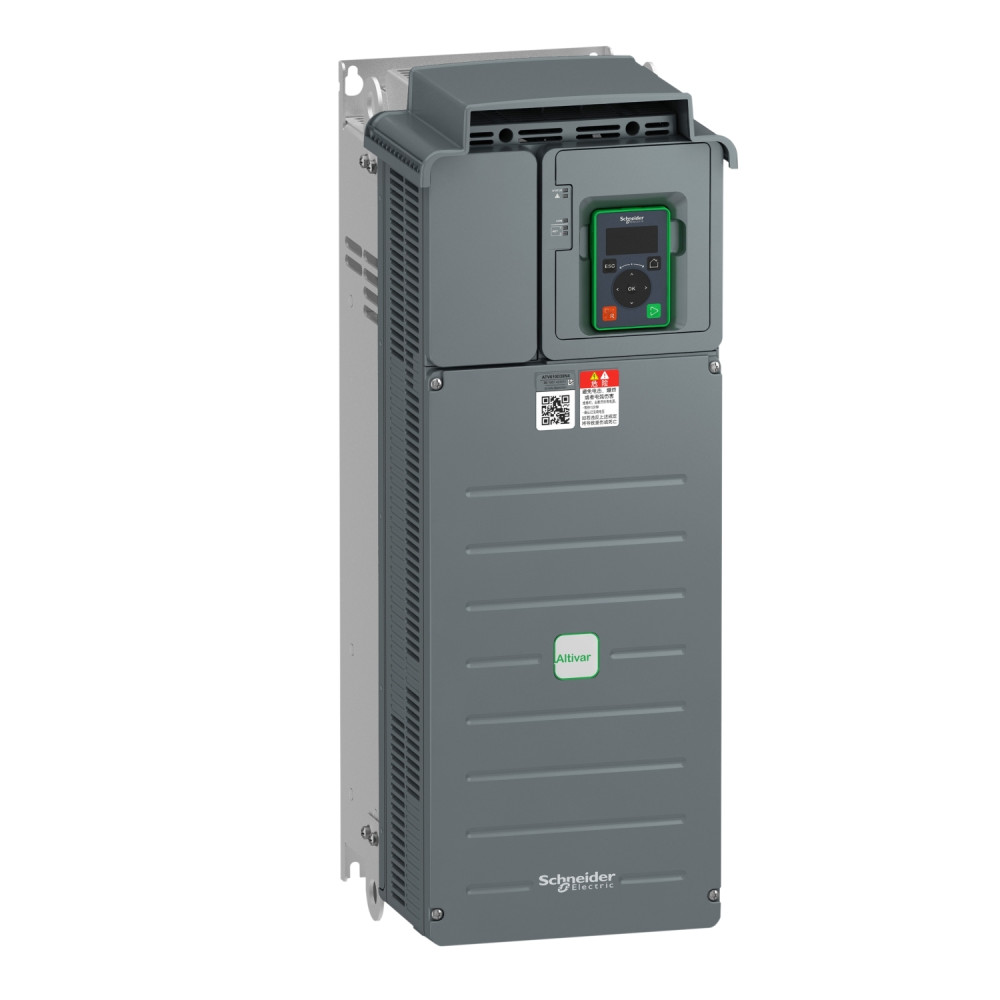

Преобразователь частоты 3Ф 46,3A 30кВт 380В с ЭМС-фильтром [ATV610D30N4] ATV610 Schneider Electric

Преобразователь частоты ATV610 30кВт 380В, ATV610D30N4

---

Этот привод Easy Altivar 610 является преобразователем частоты для трехфазных асинхронных двигателей. Он работает при номинальном напряжении питания от 380 В до 415 В переменного тока. Он подходит для двигателей с номинальной мощностью до 30 кВт/40 лошадиных сил для применений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 22 кВт/30 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он предлагает решение подключай и работай, с помощью которого параметры предварительно усостояниеавливаются на заводе в соответствии с желаемой конфигурацией, чтобы помочь сэкономить время на отладку и работу. Он имеет интегрированные входные фильтры радиопомех в соответствии со состояниедартом электромагнитной совместимости для «продуктов» электроприводов с переменной скоростью IEC/EN 61800-3, издание 2, категория C3 в среде 1 или 2. Он весит 26,1 кг, а его размеры составляют 27 мм в ширину 226 мм в ширину глубину. Этот привод был специально разработан для состояниедартных применений в сегментах рынка водоснабжения и водоотвода, нефти и газа, а также в сферах управления процессами, машинами и зданием.

---

Серия продукта	Easy Altivar 610
Назначение продукта	асинхронные двигатели
Конкретное применение изделия	вентилятор, насос, компрессор, конвейер
Количество фаз сети	3 фазы
[Us] номинальное напряжение питания	380..460 В - 15...10 %
Частота питающей сети	50...60 Гц +/-5 %
Вероятный ток КЗ [Isc]	22 кА
Логика дискретных входов	16 попередньо налаштованих швидкостей
Тип аналогового выхода	программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит
Минимальный ток переключения	релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рассеяемая мощность [Вт]	91 В(природне охолодження) при 380 В, частота переключения 4 кГц
Линейный ток	42.5 А при 460 В (тяжелый режим работы)
Аппаратный интерфейс	2-проводной RS 485 для Modbus последовательный
Стандарты	МЕК 60721-3
Максимальный ток переключения	релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0.4 та L/R = 7 мс: 2 А при 30 В постоянный ток
Форма управляющего действия асинхронным двигателем	оптимизированный режим крутящего момента
Полная мощность	33.8 кВА при 460 В (тяжелый режим работы)
Разрешение по частоте	аналоговый вход 0,012/50 Гц
Частота переключения	2..12 кГц регулируемый
Количество аналоговых входов	3
Компенсация скольжения ротора	недоступен для управления двигателем с постмагнитами
Протокол порта обмена данными	Modbus последовательный
Кадр данных	RTU для Modbus последовательный
Скорость передачи	4.8, 9.6, 19.2, 38.4 кбит/с для Modbus последовательный
Количество дискретных входов	6
Ошибка линеаризации	AQ1, AQ2: +/- 0.2 % для Аналоговый выход
Количество адресов	1-247 для Modbus последовательный
Ширина	226 мм
Высота	706 мм з пластиною ЕМС
Глубина	271 мм
Масса нетто	25.5 кг
Мощность двигателя [к.с.]	30 к.с для тяжелый режим работы
Тип аналогового входа	AI2, AI3 программно-конфигур. датчик темп. или датчик уровня воды
Линейное ускорение и замедление	линейная регулировка отдельно от 0.01...9000 с
Выходная частота привода	0.1-500 Гц
Выходное напряжение	<= номинального напряжения питания
Тип торможения	постоянным током
Мощность двигателя [кВт]	22 кВт для тяжелый режим работы
Тип коннектора	1 RJ45 (на удаленном графическом терминале) для Modbus последовательный
Максимальный ток переходного процесса	69.5 А на протяжении 60 с (тяжелый режим работы)
Количество аналоговых выходов	2
Тип дискретного входа	DI5, DI6 программируется как импульсный вход: 0-30 кГц, 24 В постоянное напряжение (<= 30 В)
Степень защиты	IP20
Номинальная частота переключения	4 кГц
Тип защиты	обрыв в цепи управления: привод
Тип поляризации	отсутствует полное сопротивление для Modbus последовательный
Точность	+/- 1 % AQ1, AQ2 для температуры 60 °C аналоговый выход
Максимальный ток в установившемся режимее	46.3 А при 4 кГц для тяжелый режим работы
Тип релейного выхода	конфигурированная релейная логика R3: реле последовательности нормально открытый электрическая долговечность 100000 циклов
Страна производитель	Индия
Производитель	Schneider Electric
