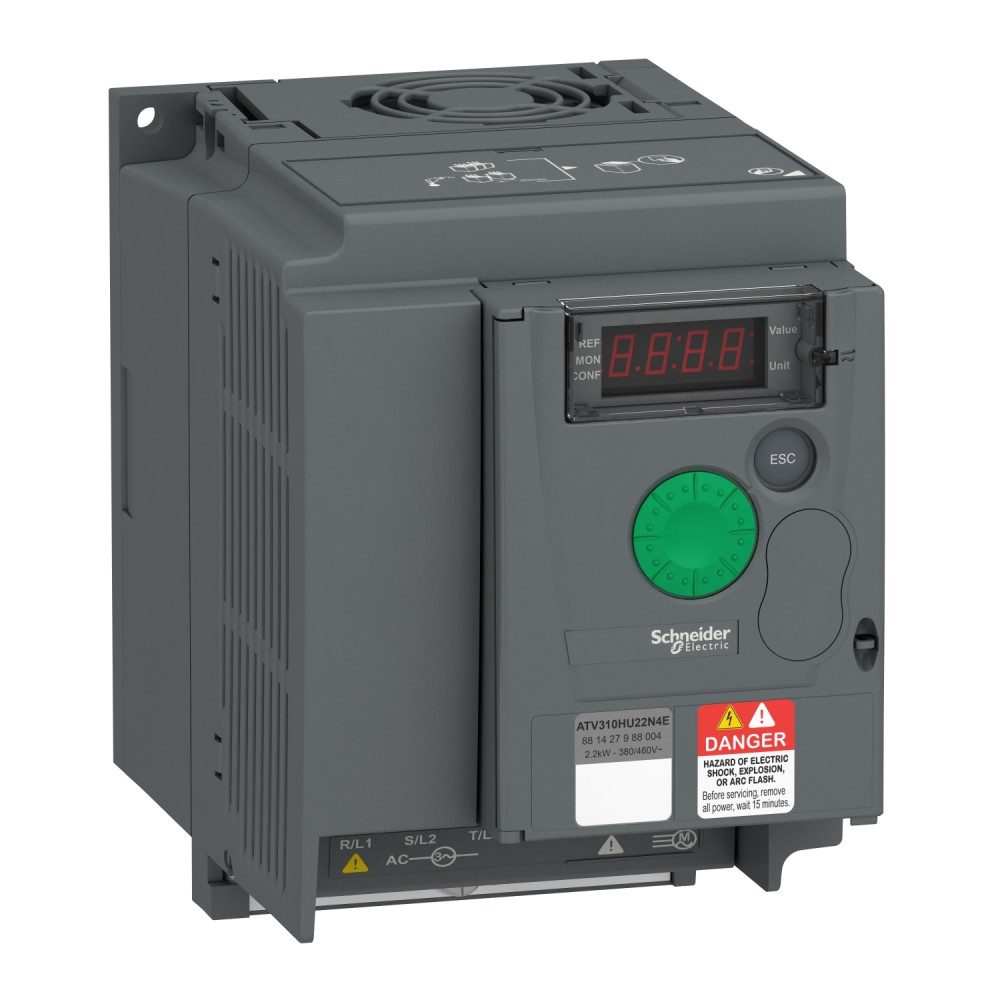

Перетворювач частоти 3Ф 5,5A 2,2кВт 380B [ATV310HU22N4E] ATV310 Schneider Electric

Перетворювач частоти ATV310 2,2кВт 380B IP20, ATV310HU22N4E

---

Цей привод Easy Altivar 310 є перетворювачем частоти для трифазних асинхронних двигунів. Його ступінь захисту IP20. Він працює з номінальною потужністю до 2,2 кВт/3 кінські сили і номінальною напругою від 380 В до 460 В змінного струму. Завдяки яскравому світлодіодному 4-розрядному дисплею він забезпечує високу читаність основних параметрів. Виявлення недостатнього та перевантаження допомагає захистити вашу установку. Він важить 1,1 кг, а його розміри становлять 105 мм у ширину, 143 мм у висоту та 151 мм у глибину. Цей привод містить функції, які підходять для найпоширеніших застосувань, включаючи текстильні машини, верстати, деревообробні машини, транспортування матеріалів, пакувальні та друкарські машини, керамічні машини.

---

Серія продукту	Easy Altivar 310
Призначення продукту	асинхронні двигуни
Конкретне застосування виробу	прості машини та механізми
Кількість фаз мережі	трифазний
[Us] номінальна напруга живлення	380..460 В - 15...10 %
Частота мережі живлення	50/60 Гц +/- 5 %
Ймовірний струм КЗ [Isc]	5 кА
Логіка дискретних входів	позитивна логіка (джерело), 0...< 5 В (стан 0) , > 11 В (стан 1)
Тип аналогового виходу	AO1 програмно-конфігурована напруга: 0...10 В, повний опір: 470 Ом, роздільна здатність: 8 біт
Мінімальний струм перемикання	5 мА при 24 В постійний струм для логічне реле
Розсіювана потужність [Вт]	75.5 В, at In (важкий режим роботи)
Лінійний струм	7.2 А при 460 В (важкий режим роботи)
Апаратний інтерфейс	2-провідний RS 485 для Modbus
Стандарти	МЕК 61800-3
Максимальний струм перемикання	4 А при 30 В постійний струм при резистивний навантаження cos phi = 1 L/R = 0 мс для логічне реле
Форма керуючої дії асинхронним двигуном	векторне керування в розімкнутій системі
Повна потужність	5.7 кВА при 460 В (важкий режим роботи)
Роздільна здатність за частотою	пульт 0,1 Гц
Частота перемикання	2..12 кГц регульований
Кількість аналогових входів	1
Компенсація ковзання ротора	налаштовуємий
Кількість дискретних виходів	2
Протокол порту обміну даними	Modbus
Кадр даних	RTU для Modbus
Швидкість передачі	38400 біт/с
Кількість дискретних входів	4
Помилка лінеаризації	+/- 0,3 % максимального значення для аналоговий вхід
Кількість адрес	1-247 для Modbus
Ширина	105 мм
Висота	143 мм
Глибина	151 мм
Маса нетто	1.1 кг
Потужність двигуна [к.с.]	3 к.с для важкий режим роботи
Тип аналогового входу	конфігурована напруга AI1 0...5 В 30 кОм
Тип дискретного виходу	захищений релейний вихід R1A, R1B, R1C 1 перемикаючий контакт
Лінійне прискорення і уповільнення	лінеаризація від 0...999.9 с
Вихідна частота приводу	0.5-400 Гц
Вихідна напруга	380..460 В трифазний
Тип гальмування	постійним струмом, <30 с
Потужність двигуна [кВт]	2.2 кВт для важкий режим роботи
Тип конектора	RJ45 (на лицьовій стороні) для Modbus
Максимальний струм перехідного процесу	8.3 А впродовж 60 с (важкий режим роботи)
Кількість аналогових виходів	1
Максимальний струм в режимі, що встановився	5.5 А важкий режим роботи
Тип дискретного входу	програмований LI1...LI4 24 В 18...30 В
Ступінь захисту	IP40 верх
Номінальна частота перемикання	4 кГц
Електромагнітний фільтр	без фільтра ЕМС
Тип захисту	тепловий захист двигуна i2t
Країна виробник	Китай
Виробник	Schneider Electric
