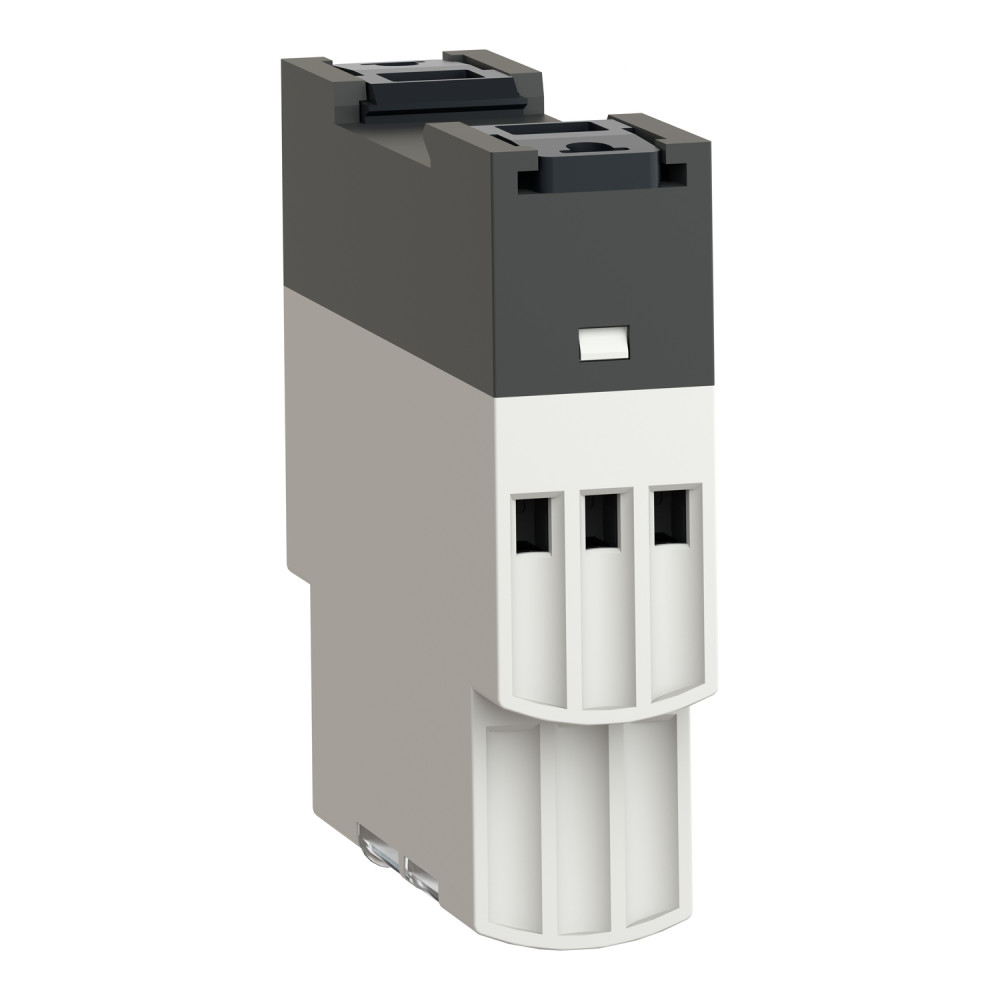

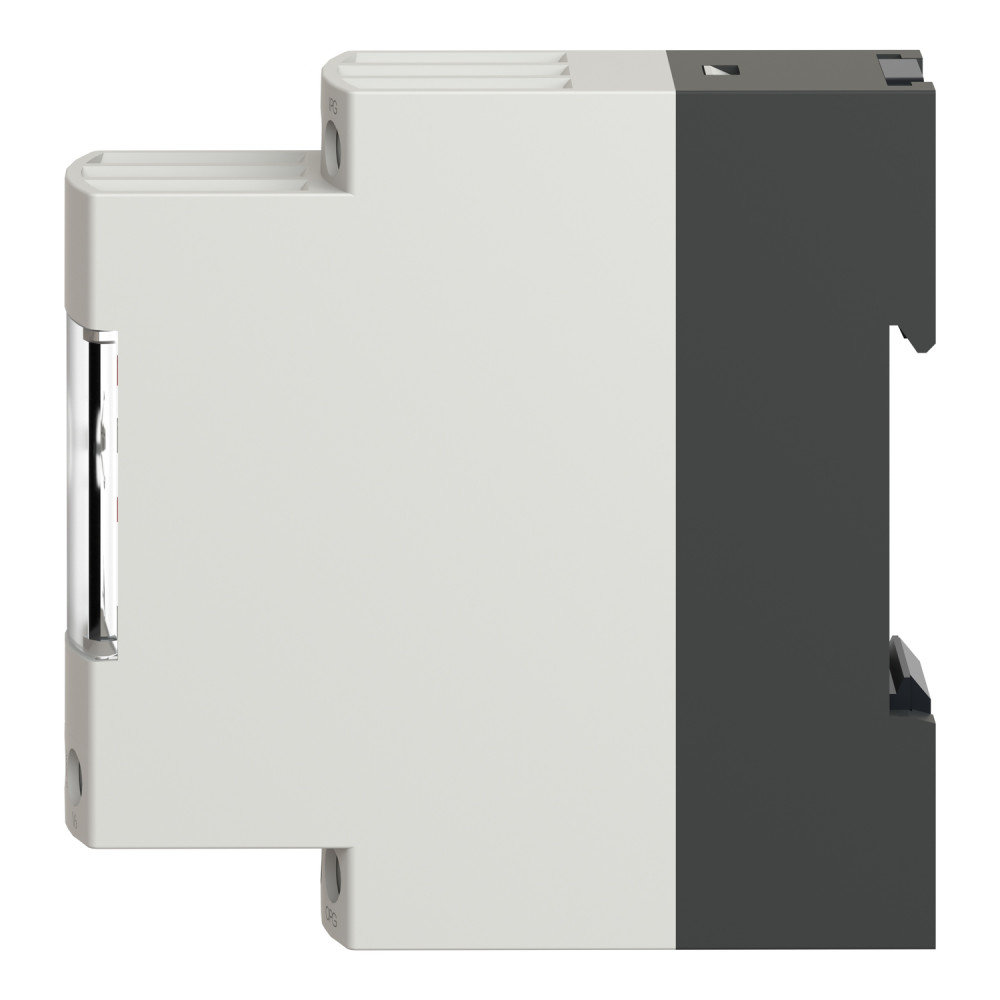

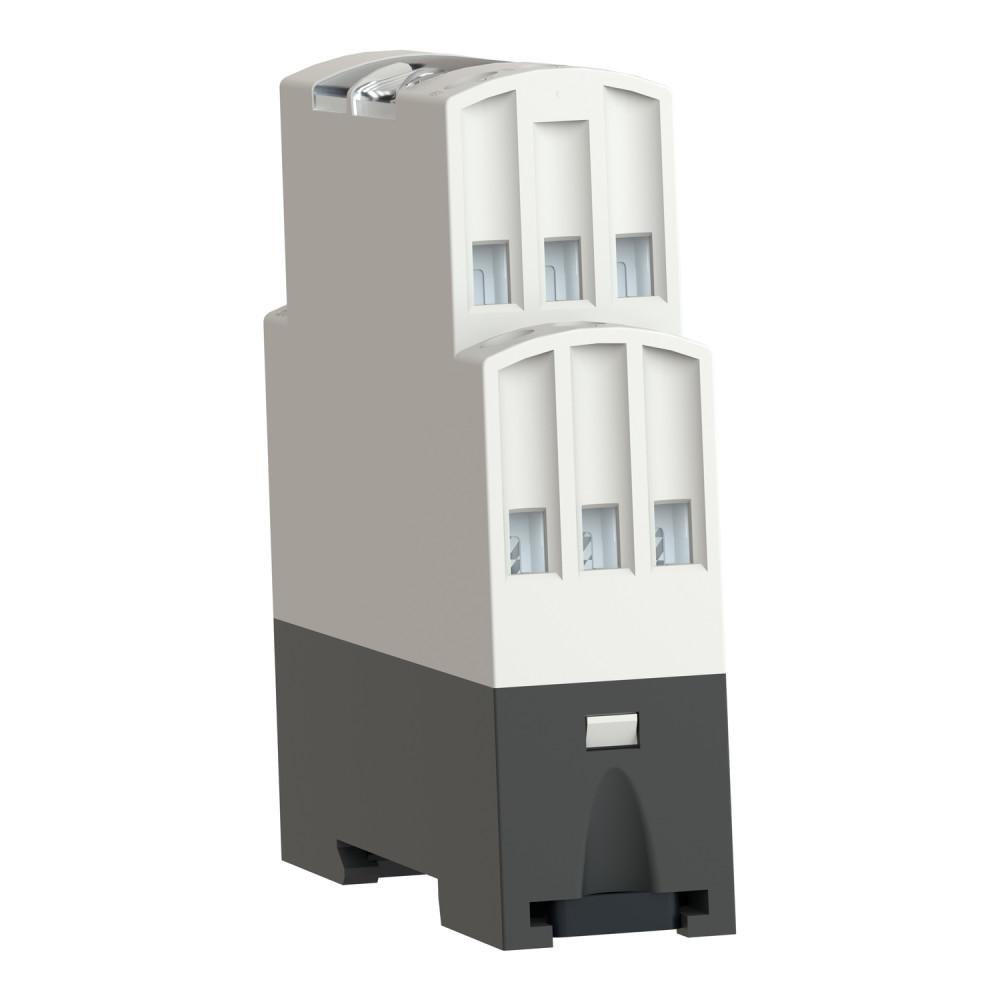

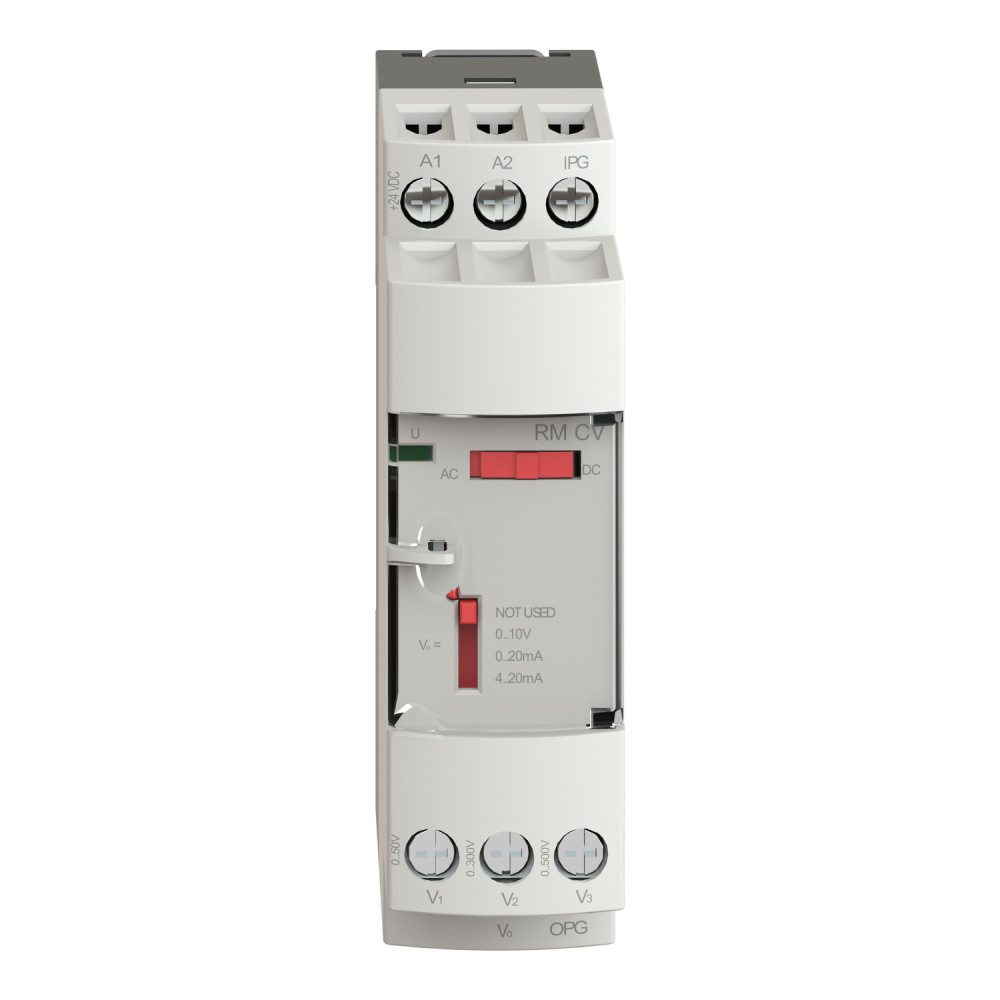

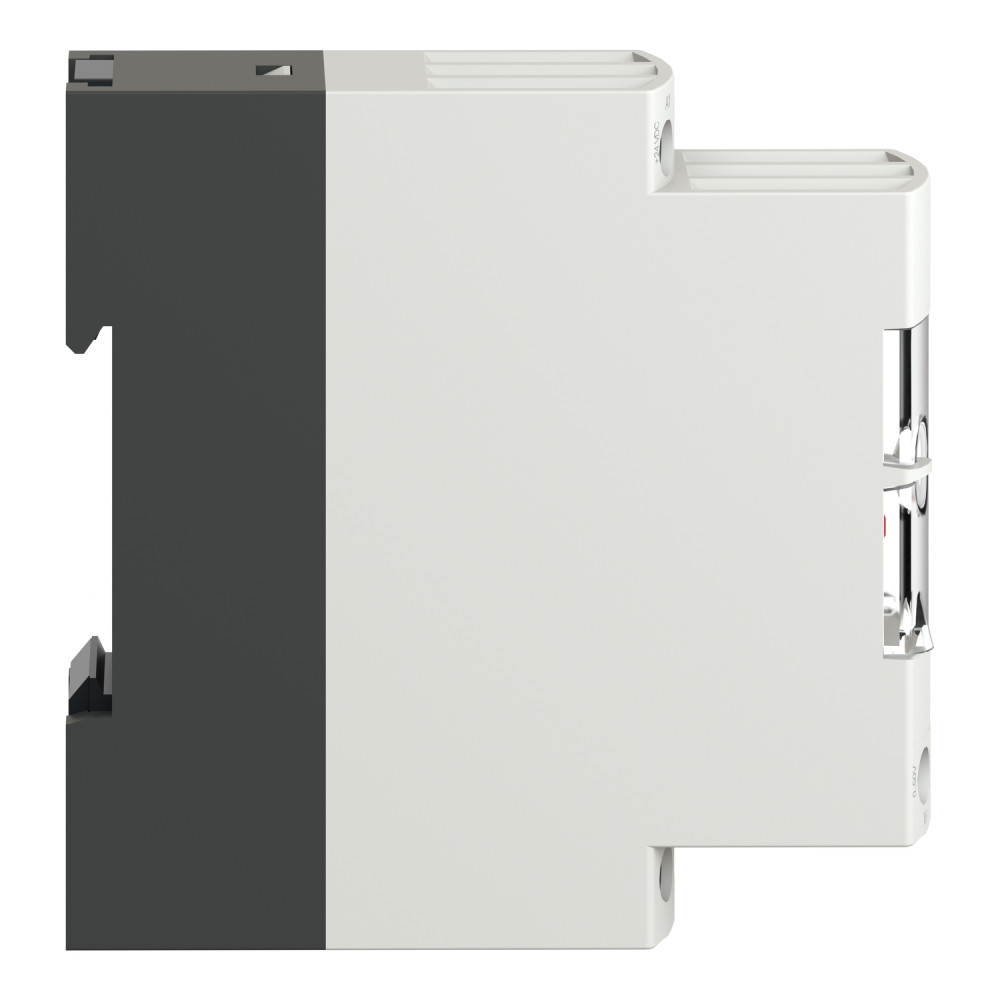

Перетворювач ізольований 0-500V на 0-10V або 4-20мА [RMCV60BD] Schneider Electric

Перетворювач ізольований, RMCV60BD

---

Цей перетворювач напруги/струму є частиною лінійки інтерфейсів Harmony Analog. Цей економічно ефективний перетворювач перетворює сигнал 0…50 В, 0…300 В, 0…500 В змінного/постійного струму на перемиканий сигнал 0…10 В, ± 10 В, 0…20 мА або 4…20 мА. Його напруга живлення становить 24 В постійного струму, ізольована. Він також дозволяє збільшити відстань з'єднання між датчиком та пристроєм збору вимірювань. Він важить 150 г, а його розміри: 25 мм завширшки, 78 мм заввишки та 80 мм завглибшки. Відповідаючи стандартам IEC, сертифікований UL та CSA, цей перетворювач підходить для універсального використання. Його можна встановити на 35-мм DIN-рейку або закріпити гвинтами на монтажній пластині.

---

Серія продукту	Harmony Analog
Тип виробу або компоненту	Перетворювач напруги/струму
Тип аналогового входу	Напруга 0...300 В Змінний/постійний струм 50/60 Гц, Напруга 0...50 В Змінний/постійний струм 50/60 Гц, Напруга 0...500 В Змінний/постійний струм 50/60 Гц
Тип аналогового виходу	Струм 0...20 мА <= 500 Ом перемикається, Струм 4...20 мА <= 500 Ом перемикається, Напруга 0...10 В >= 100 кОм перемикається
Тип захисту	Захист від короткого замикання на виході, Захист від зворотної полярності на виході, Захист від перенапруги на виході (+/- 30 В)
Аномальна аналогова вихідна напруга	-15...0 В немає обриву входу або вхідного дроту
Аномальний аналоговий вихідний струм	-30…0 мА (вихід 0...20 мА), 4…30 мА (вихід 4...20 мА) немає обриву входу або вхідного дроту
[Us] номінальна напруга живлення	24 В постійний струм +/- 20 %, ізольваний
Споживання струму	<= 70 мА для вихід напруги, <= 90 мА для струмовий вихід
Місцева сигналізація	СВІТЛОДІОД (зелений) для Живлення увімкнено
Момент затягування	0,6…1,1 Н.м
Маркування	CE
Стійкість до імпульсних перенапруг	0,5 кВ впродовж 1.2/50 мкс відповідно до МЕК 61000-4-5
[Ui] номінальна напруга ізоляції	2 кВ

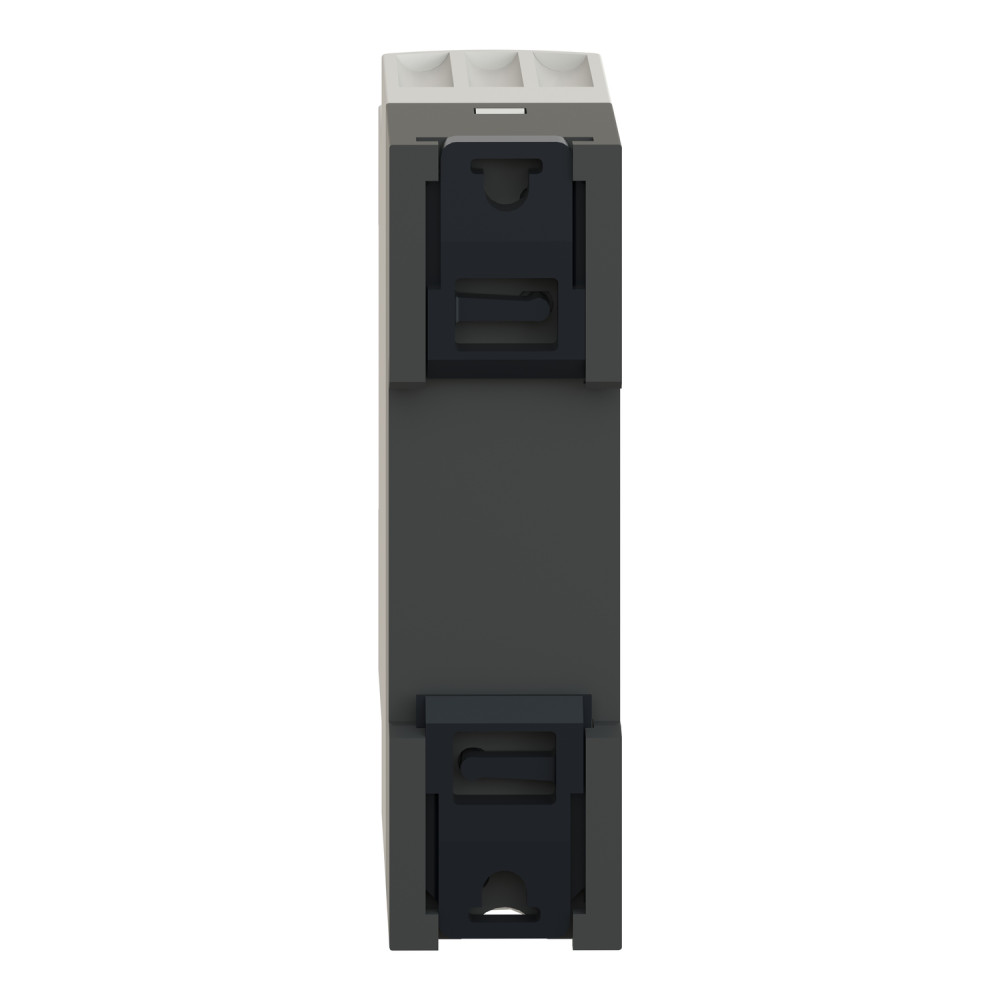

Спосіб кріплення	Гвинтами (Монтажна плата), Замикаючий (симетрична din-рейка 35 мм)
Показники надійності безпеки	MTTFd = 21,6 років, B10d = 20000
Маса нетто	0,15 кг
