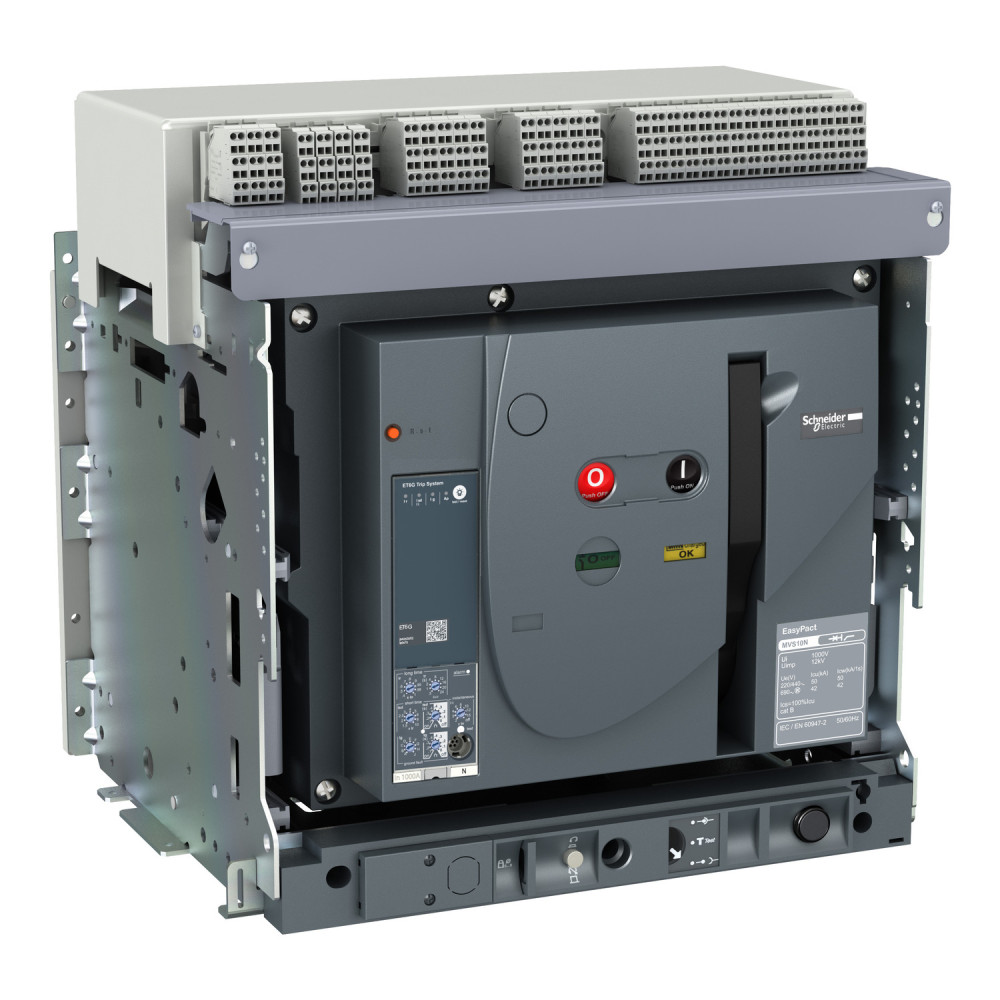

Воздушный автоматический выключатель 3P 2000A 50кА 240V AC выдвижной [MVS20N3NW5L] EasyPact Schneider Electric

Автоматический выключатель MVS2000А 50кА 3Р ЕТ5 240В АС выдвижной, MVS20N3NW5L

---

EasyPact MVS20 – это автоматический выключатель на 2000 А. Выключатель подходит для напряжения 690VAC и частоты 50/60Hz. С электрическим приводом (220/240 В переменного тока), MCH+XF+MX и основным расцепителем с дисплеем. Он обеспечивает базовую защиту (LSI), отключающая способность (Icu) составляет 50 кА при 220–440 В, а полная селективность Ics=100% Icu. Это 3-полюсный выдвижной выключатель. Продукт соответствует стандарту IEC60947-2 и IEC60664-1 и степени загрязнения 4. Кабели могут быть подключены сзади с питанием по горизонтали или вертикали, прикрепленные дополнительными аксессуарами внутри слотов. Возможна блокировка шасси в подключенном или отключенном состоянии, также блокировка в положении Выключена с помощью замка. Размер выключателя составляет 439 мм в высоту, 441 мм в ширину, 395 мм в глубину.

---

Диапазон	EasyPact
Наименование продукта	MVS20N
Наименование устройства	MVS20N
Тип изделия или компонента	Автоматический выключатель
Область применения	Распределение
Описание полюсов	3P
Описание защищённых полюсов	3P 3d
[In] номинальный ток	2000 А при 40 °C
Тип сети	Переменный ток
[Ue] номинальное рабочее напряжение	690 В переменного тока 50/60 Гц согласно IEC 60947-2
Код отключающей способности	N
Соответствие требованиям изоляции	Да, согласно IEC 60947-2
Категория применения	Категория B
Наименование расцепителя	ET5S
Технология расцепителя	Электронный
Номинал расцепителя	2000 А
Частота сети	50/60 Гц
Тип управления	С электроприводом
Способ крепления	Выдвижной
Монтажная опора	Опорная плита, Рейка
Положение соединения	Вертикальное, Горизонтальное
Место подключения	Задняя часть
[Ui] номинальное напряжение изоляции	1000 В переменного тока 50/60 Гц согласно IEC 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение	12 кВ согласно IEC 60947-2
Номинал ТТ автоматического выключателя	2000 А
Отключающая способность	50 кА Icu при 220...440 В переменного тока 50/60 Гц
[Ics] номинальная рабочая отключающая способность	50 кА (Ics) при 220...440 В переменного тока 50/60 Гц
Механическая износостойкость	20000 циклов (с ТО), 10000 циклов (без ТО)
Электрическая износостойкость	Кат. B: 6000 циклов 440 В, 4000 циклов 690 В
Шаг подключения	115 мм без рассеивателя
Индикатор положения контакта	Да
[Icm] номинальная наибольшая включающая способность	105 кА
[Icw] номинальный кратковременно допустимый ток	50 кА (1 с) 220...440 В; 42 кА (1 с) 690 В; 25 кА (3 с)
Функции защитного устройства	LSI
Тип защиты	Защита от короткого замыкания, перегрузки, мгновенная защита
Индикация неисправности	Внутренняя неисправность, перегрузка, короткое замыкание
Уставка тока Ir	Регулируемая, 9 положений
Диапазон длительной выдержки	0,4...1 x In
[tr] регулируемая выдержка времени	0,5…24 с при 6 x Ir
[Isd] уставки тока короткого замыкания	1.5...10 x Ir
[tsd] выдержка короткого времени	100…400 мс
Уставка мгновенной защиты Ii	2...15 x In
Логическая селективность ZSI	Есть
Диапазон датчика тока	400/2000 A
Максимальное время отключения	25 мс
Максимальное время срабатывания при включении	70 мс
Габариты (ВхШхГ)	439x441x395 мм
Масса нетто	70 кг
Степень защиты	IP40
