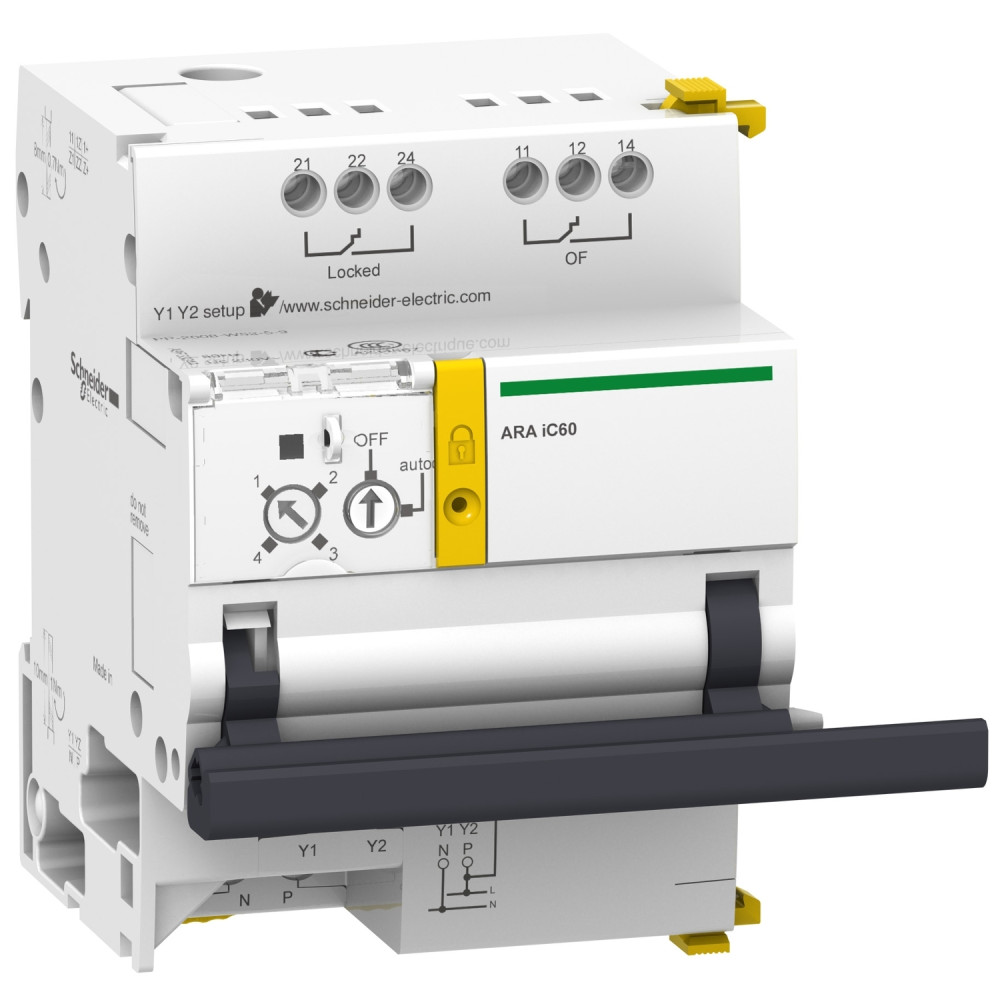

Устройство АПВ 1,2P 230V AC для автоматических выключателей [A9C70132] ARA iC60 Schneider Electric

Пристрій АПВ ARA для 1-2П iC60 230В ~, A9C70132

---

Этот Acti9 ARA iC60 является автоматическим резервным устройством, предназначенным для автоматических выключателей iC60. Он выполняет 4 программы автоматического повторного включения соответствующего устройства защиты после срабатывания. Он повышает доступность установок без присмотра, изолированных, труднодоступных и требующих очень высокой эксплуатационной готовности, восстанавливая их работу без вмешательства персонала при возникновении кратковременной неисправности. Устройство управляет параметрами 1P, 1P+N, 2P. Количество модулей Ш=9мм – 7. Номинальное рабочее напряжение Ue составляет 230 В переменного тока. Рабочая частота – 50 Гц или 60 Гц. Электрическая цепь переводится в безопасную конфигурацию с помощью запирающего устройства. Рабочая температура: от -25°C до +60°C. Температура хранения -40°C до +85°C.

---

Ассортимент продукции	Acti9
Тип изделия или компонента	АПВ вспомогательный
Наименование устройства	ARA iC60
Сигнальные контакты	2 OF безвольтовых контакта
Напряжение цепи сигнализации	24 В 10 mA перем. / пост. / 230 В 1 A перем. ток
Тип управления	Торможение автоматики (поддерживается 230 В перем. 50/60 Гц); конечное замыкание импульсное 230 В перем. 50/60 Гц
Входной ток	5 мА
Длительность импульса	>= 200 мс цепь управления
Время реакции	< 500 мс
[Us] номинальное напряжение питания	230 В перем. 50/60 Гц
Потребление энергии [Вт]	2 В
[Ui] номинальное напряжение изоляции	400 В
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ
Значения настройки — программы АПВ	Программа 1: 1 попытка АПВ, короткий цикл <10 с перед закрытием / 6 мин время проверки; Программа 2: 3 попытки АПВ, короткий цикл <10 с / 2 мин; Программа 2 (вариант): 3 попытки, <1 мин / 6 мин; Программа 2 (вариант): 3 попытки, <3 мин / 6 мин; Программа 3: 5 попыток, длинный фиксированный цикл <10 с / 2 мин; Программа 3 (вариант): 5 попыток, <1 мин / 6 мин; Программа 3 (вариант): 5 попыток, <3 мин / 6 мин; Программа 4: 5 попыток, длинный прогрессивный цикл <10 с / 2 мин; Программа 4 (вариант): <1 мин / 6 мин; Программа 4 (вариант): <3 мин / 8 мин; Программа 4 (вариант): <4 мин / 10 мин; Программа 4 (вариант): <5 мин / 12 мин
Местная сигнализация	Мигающий оранжевый LED: не работает; Мигающий зелёный LED: нормальная работа; Мигающий красный LED: выполняется цикл АПВ; Постоянный красный LED: АПВ заблокировано
Способ крепления	Защелкивание (зажим)
Монтажная опора	DIN-рейка
Совместимость шин и распределителей	Нет
Количество модулей (Ш = 9 мм)	7
Высота	93 мм
Ширина	63 мм
Глубина	75,5 мм
Масса нетто	440 г
Цвет	Белый
Электрическая износостойкость	5000 циклов
Обеспечение замыкания	Замковое
Длина зачищаемой жилы	Блок питания: 10 мм (нижнее соединение); Вход: 10 мм (нижнее соединение); Выход: 8 мм (верхнее соединение)
Момент затяжки	Блок питания: 1 Н·м; Вход: 1 Н·м; Выход: 0,7 Н·м
Совместимость серии	Acti9 (Acti9 iC60)
Совместимые продукты	2P iC60, 1P + N iC60, 1P iC60
Степень защиты	IP20 согласно IEC 60529
Степень загрязнения	3 согласно IEC 60947
Категория перенапряжения	II
Тропическое исполнение	2
Относительная влажность	93 % при 40 °C
Температура хранения	-40…70 °C
Рабочая температура	-25…60 °C
