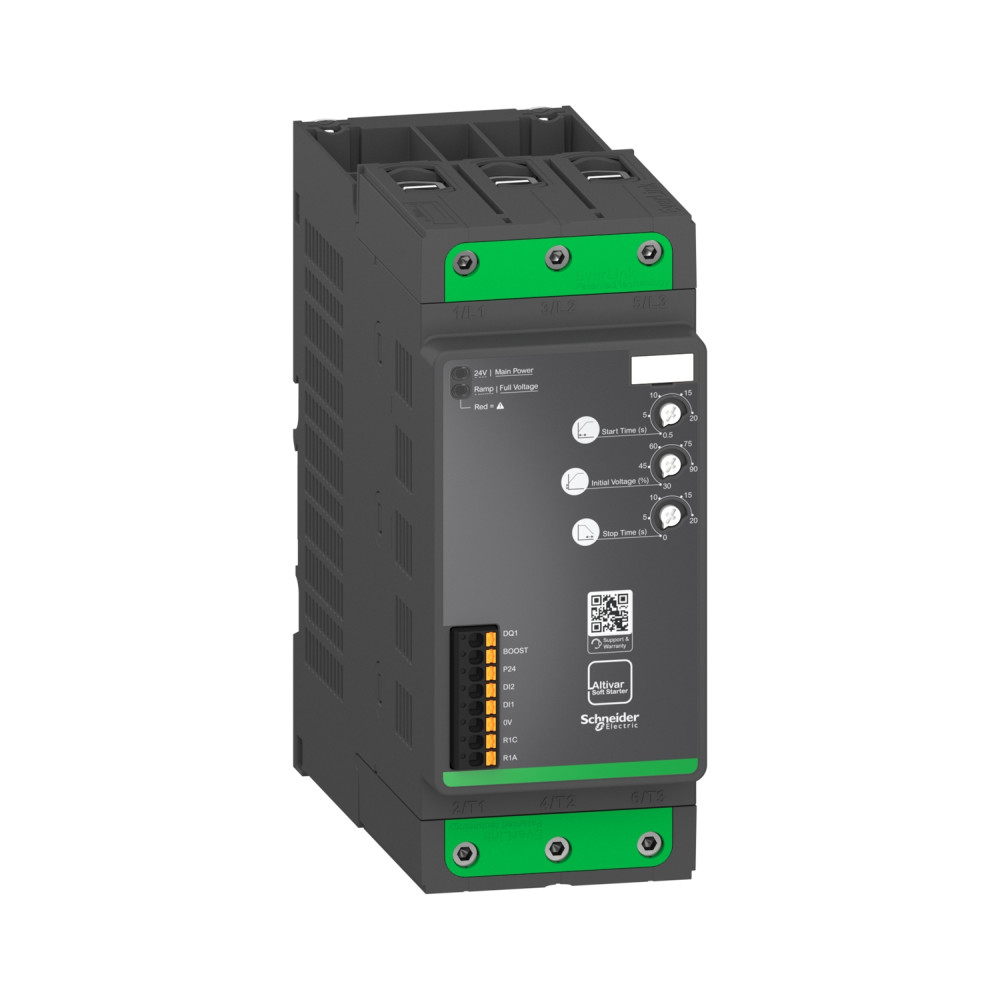

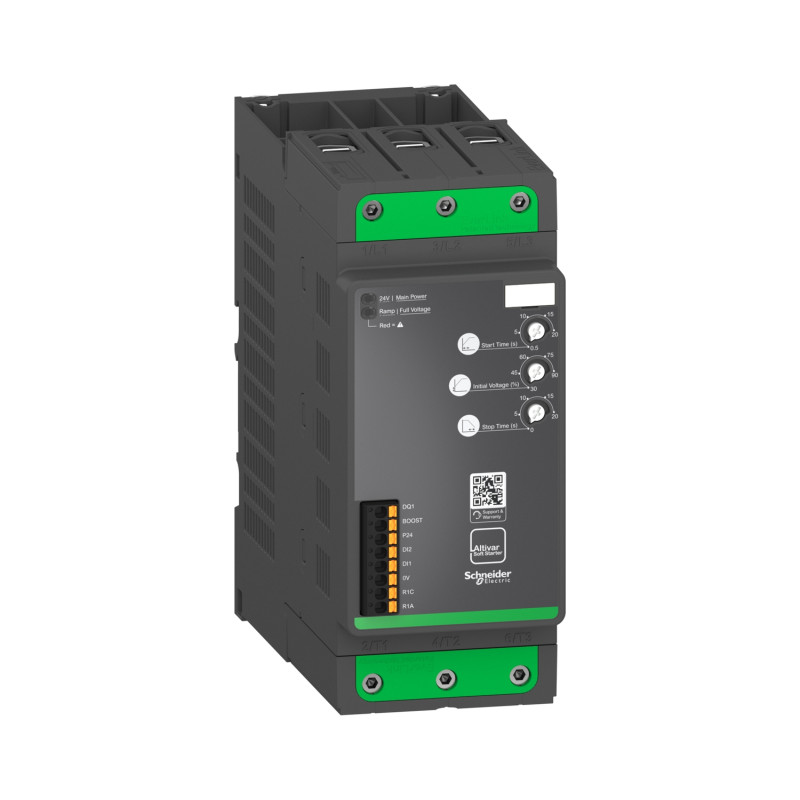

Устройство плавного пуска 3Ф 105A 55кВт 440В [ATS130N2C11LT] ATS130 Schneider Electric

Устройство плавного пуска ATS130 105 A 200..480В, ATS130N2C11LT

---

Это устройство плавного пуска относится к серии Altivar Soft Starter ATS130, которые предназначены для пуска и остановки асинхронных двигателей, питающихся от сети от 200 до 480 В. При номинальном рабочем токе 105 А в нормальном режиме он питает двигатель мощностью от 30 до 45 кВт в зависимости. Компактный, обеспечивает механическую и электрическую гибкость при проектировании панелей управления. ATS130 не нуждается в профилактическом обслуживании и позволяет оптимизировать управление двигателем, особенно в сочетании с автоматическим выключателем двигателя TeSys Deca. Он разработан с силовыми клеммами Everlink и пружинными клеммами управления, позволяющими избежать ежегодного подтягивания проводов. Устройство плавного пуска имеет такую ​​же ширину (80 мм), как и автоматический выключатель двигателя TeSys Deca габарит 4

---

Серия продукта	Altivar ATS130
Количество фаз сети	3 фази
Подключение устройства	in line
Назначение продукта	асинхронные двигатели
[Uc] напряжение схемы управления	24 В постоянный ток
[Ue] номинальное рабочее напряжение	480 В 75 к.с нормальный режим работы
Максимальный прогиб при вибрационной нагрузке	3 mm at 2-9 Hz
Стандарты	МЕК 60664-1
Тип дискретного выхода	не программируемый цифровой выход DQ1 <= 30 В 200 мА
Максимальный коммутирующий ток	на индуктивную нагрузку на релейные выходы : 1 А 30 В постоянный ток cos phi = 0,4 100000 циклов
[Ui] номинальное напряжение изоляции	480 В
Наличие дисплея	нет
С функцией безопасного направления (SDI)	нет
Тип релейного виходу	релейные выходы R1A, R1C нормально открытый
[Ie] номинальный рабочий ток	105 А in line (при <40 °C)
Количество дискретных выходов	1
С функцией безопасного положения (SP)	нет
С функцией безопасного ограничения положения	нет
Встроенная защита двигателя от перегрузки	нет
С функцией безопасной остановки работы (SOS)	нет
Количество дискретных входов	3
Для установки на стандартные рельсы	да
Потери мощности на устройство	27 В
Конкретное применение изделия	простые машины и механизмы
С функцией безопасной остановки 2 (SS2)	нет
С функцией безопасной остановки 1 (SS1)	нет
С функцией безопасного управления тормозами	нет
С функцией безопасного контроля скорости	нет
Ширина	81 мм
Высота	197 мм
Глубина	180 мм
Масса нетто	2.3 кг
Логика дискретных входов	цифровой вход при Состоянии 0: 0...< 5 В та <= 0,2 мА при Состоянии 1: > 13 В, >= 0,5 мА
Мощность двигателя [к.с.]	75 к.с в 480 В нормальный режим работы
Частота питающей сети	50...60 Гц +/- 5 Гц
Рабочая скорость	10 циклов/час
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ
Количество релейных выходов	1
Электромагнитная совместимость	кондуктивные возмущения, вызванные радиочастотным полем уровень 1 в соответствии с МЕК 61000-4-6
С функцией безопасного отключения момента	нет
internal bypass	да
Мощность двигателя [кВт]	55 кВт в 440 В нормальный режим работы
Ток перегрузки	300 % Ie for 5 с
Потери мощности	703 W 300 % Ie
Совместимость входов	дискретный вход ПЛК уровня 1в соответствии с МЕК 61131-2
Контрольная мощность	3 W стационарное состояние
Доступная функция	boost
[Us] номинальное напряжение питания	200..480 В - 15...10 %
Тип дискретного входа	(BOOST) digital input, 10 кОм
Минимальный ток переключения	2.5 мА в 24 В постоянный ток для релейные выходы
Спецификация потери мощности [In]	105 А
Контроль крутящего момента	нет
С функцией безопасной программируемой логики	нет
Коэффициент работы под погрузкой	0,7
Рабочее положение	вертикальный +/- 30 градусов
Минимальный ток двигателя	20 % Ie
Тип защиты	напряжение управления Us: пускатель
С функцией безопасного ограничения скорости	нет
Минимальное искажение ширины импульса	IP20
Производитель	Schneider Electric
