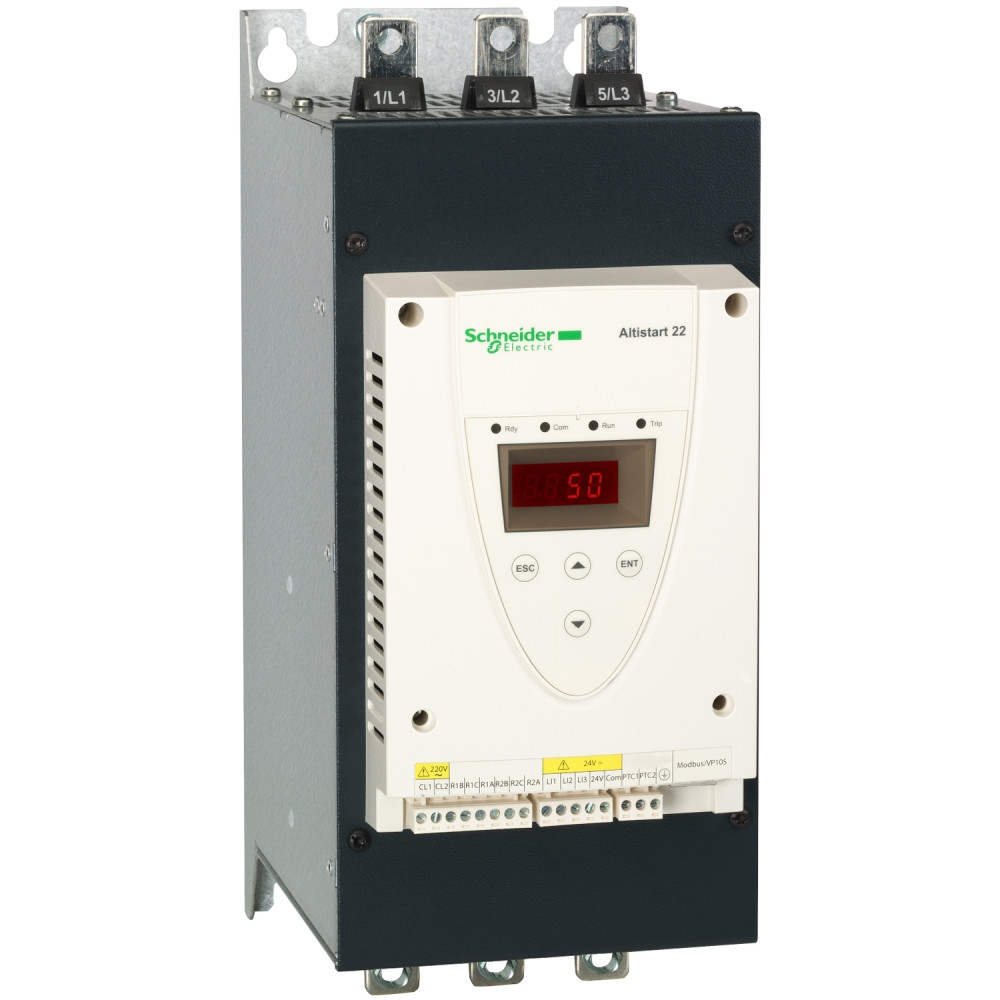

Устройство плавного пуска 3Ф 170А 90кВт 400В [ATS22C17Q] ATS22 Schneider Electric

Устройство плавного пуска ATS22C17Q Schneider Electric ATS22 170A 400B, ATS22C17Q

---

Это устройство плавного пуска Altistart 22 может питать 3-фазные асинхронные двигатели при подключении в месте разрыва линейных сетевых проводников или подключении к схеме "треугольника" двигателя. Он имеет номинальный ток 110 А и 230–440 В, номинальную мощность до 55 кВт (400–440 В в линии питания) и до 90 кВт (400–440 В в треугольнике). Он разработан для простых и сложных машин, таких как центробежные и поршневые насосы, вентиляторы, винтовые компрессоры и транспортно-разгрузочное оборудование. Тонкий форм-фактор улучшает универсальность; позволяет монтировать в рамы любых машин. Он имеет встроенный байпас, что уменьшает шум и рассеяние тепла. Совместимость с программным обеспечением SoMove позволяет легко переносить конфигурации и настройки, то есть можно быстро установить запчасти. Он обеспечивает плавный запуск вашего оборудования, избегая механических нагрузок и продлевая срок службы.

---

Серия	Altistart 22
Тип продукта	Устройство плавного пуска
Назначение продукта	Асинхронные электродвигатели
Специальная область применения продукта	Насосы и вентиляторы
наименование компонента	ATS22
Число фаз	3 фазы
номинальное напряжение питания [Us]	230...440 В - 15...10 %
Мощность двигателя, кВт	45 kW 230 В 90 kW 400 V AC 50/60Hz 90 kW 440 В
заводская настройка тока	162 A
рассеиваемая мощность, Вт	91 W для стандартных приложений
Категория применения	AC-53A
тип пуска	Пуск с контролем момента (токограничение 3,5 In)
номинал пускателя IcL	170 A для соединение в линии питания двигателя для стандартных приложений
Степень защиты IP	IP00
стиль сборки	С радиатором
Доступные функции	Встроенный байпас
Пределы напряжения питания	195…484 миля
частота сети питания	50...60 Гц - 10...10 %
Частота сети	45...66 Гц
Присоединение устройства	Последовательно к каждой обмотке двигателя В линии питания двигателя
напряжение цепи управления	230 В - 15...10 % 50/60 Гц
потребление цепи управления	20 Вт
Количество дискретных выходов	2
Тип дискретного выхода	Релейные выходы R1 230 В работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов переключение Релейные выходы R2 230 В работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов переключение
Минимальный коммутируемый ток	100 мА в 12 В пост. ток (Релейные выходы)
Макс. коммутируемый ток	5 A 250 В пер. ток резистивные 1 релейные выходы 5 A 30 В пост. ток резистивные 1 релейные выходы 2 A 250 В пер. ток индуктивн. 0,4 20 ms релейные выходы 2 A 30 В пост. ток индуктивн. 7 ms релейные выходы
Количество дискретных входов	3
Тип дискретного входа	(LI1, LI2, LI3) логический, 5 мА 4.3 кОм
напряжение дискретного входа	24 V = 5 mA
выходной ток	0,4...1 Icl регулируемый
вход датчика PTC	750 Ом
Протокол порта связи	Modbus
Тип присоединения	1 RJ45
канал обмена данными	Последовательный
Физический интерфейс	RS485 многоточечная
Скорость передачи	4800, 9600 или 19200 бит/с
Смонтированное устройство	31
Тип защиты	Обрыв фазы: линия Тепловая защита: двигатель Тепловая защита: стартер
Маркировка	СЕ
Тип охлаждения	Принудительная конвекция
Рабочее положение	По вертикали +/- 10 градусов
Высота	356 мм
Ширина	150 мм
Глубина	229,5 мм
Вес нетто	18 kg
Диапазон мощности двигателя AC-3	30…50 kW в 200…240 миля 3 фазы 55…100 kW в 380…440 миля 3 фазы
Тип пускателя	Устройство плавного пуска
Электромагнитная совместимость	Наведенные и излучаемые помехи уровень А в соответствии с IEC 60947-4-2 Затухающие колебания уровень 3 в соответствии с МЭК 61000-4-12 Электростатический разряд уровень 3 в соответствии с МЭК 61000-4-2 Стойкость к переходным процессам уровень 4 в соответствии с МЭК 61000-4-4 Стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с МЭК 61000-4-3 Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Стандарты	EN/IEC 60947-4-2
Сертификаты	CSA C-Tick ГОСТ UL CCC
Виброустойчивость	1 gn (частота= 13…200 дюйм) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 2…13 дюйм) в соответствии с EN/IEC 60068-2-6
Ударопрочность	15 gn для 11 ms в соответствии с EN/IEC 60068-2-27
Уровень шума	56 дБ
Степень загрязнения	Уровень 2 в соответствии с IEC 60664-1
относительная влажность	0…95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3
рабочая температура окружающей среды	-10…40 °C (Без ухудшения номинальных значений) 40…60 °C (с уменьшением номинального тока на 2,2 % на каждый допол)
Температура окружающей среды при хранении	-25…70 °C
Рабочая высота	1000...< 2000 м с уменьшением номинального тока на 2,2 % на каждые допол
Гарантия	18 месяцев
