Пристрій плавного пуску 3Ф 88А 45кВт 400В [ATS22D88Q] ATS22 Schneider Electric

Популярний

Відгуки:

(0)

Виробник: Schneider Electric
Код товару: ATS22D88Q
Наявність: Під замовлення (30-45 днів)

74 205.46 ₴

Основні характеристики

Всі характеристики

Кількість фаз: 3

Одиниця виміру: шт.

Потужність, кВт: 45

Вихідний струм, А: 88

Вхідна напруга, В: 400

Оплата

Оплатити замовлення можна: - за допомогою платіжної картки Visa/MasterCard на сайті ELNIK при оформленні замовлення; - за допомогою платіжної картки Visa/MasterCard чи готівкою у відділенні компанії-перевізника (післяплата); - готівкою при отриманні або за посиланням під час доставки замовлення. - переказом на ШИФТ- за рахунком-фактурою для ФОП та інших організацій.

Огляд товару
Характеристики
Відгуки (0)
Питання (0)

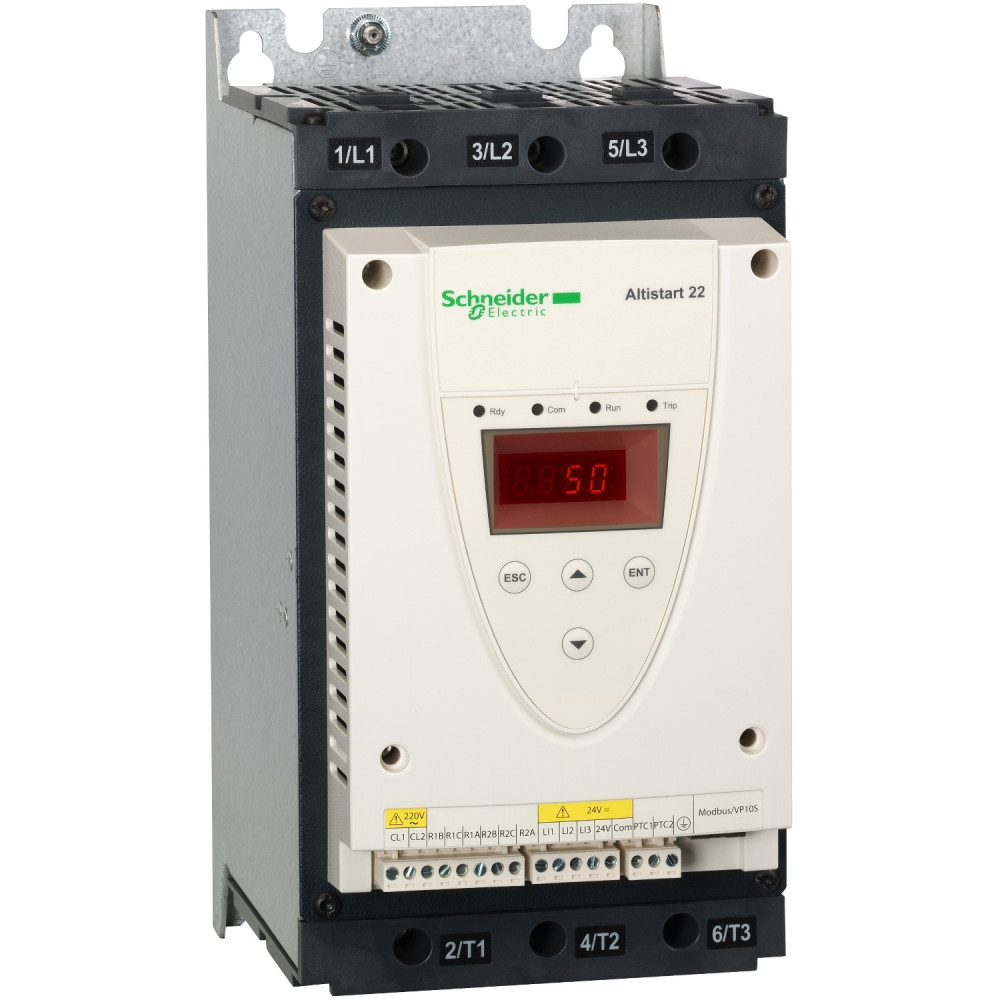

Пристрій плавного пуску ATS22D88Q Schneider Electric ATS22 88A 400B, ATS22D88Q

Цей пристрій плавного пуску Altistart 22 може живити 3-фазні асинхронні двигуни при підключенні у місці розриву мережевих лінійних провідників або підключенні до схеми "трикутника" двигуна. Він має номінальний струм 88 А та 230-440 В, номінальну потужність до 45 кВт (від 400 до 440 В у лінії живлення) і до 75 кВт (від 400 до 440 В у трикутнику двигуна). Він призначений для простих і складних машин, таких як відцентрові та поршневі насоси, вентилятори, гвинтові компресори та транспортно-розвантажувальне обладнання. Тонкий форм-фактор покращує універсальність; дозволяє монтувати в рами будь-яких машин. Він має вбудований байпас, що зменшує шум і розсіювання тепла. Сумісність із програмним забезпеченням SoMove дозволяє легко переносити конфігурації та налаштування, тобто можна швидко встановити запчастини. Він забезпечує плавний запуск вашого обладнання, уникаючи механічних навантажень і подовжуючи термін їх служби.

Серія продукту	Altistart 22
Тип виробу або компоненту	Влаштування плавного пуску (УПП)
Призначення продукту	Асинхронні двигуни
Застосування конкретного виробу	Насоси та вентилятори
Найменування компонента	ATS22
Кількість фаз мережі	3 фази
[Us] Номінальна напруга живлення	230...440 V - 15...10 %
Потужність двигуна кВт	22 кВт 230 В 45 кВт 400 В 45 кВт 440 V
Уставлення струму за замовчуванням	81 А
Розсіювана потужність, вт	66 В для стандартних застосувань
Категорія застосування	AC-53A
Тип пуску	Пуск із контролем моменту (обмеження пускового струму до 3.5 In )
Номінал пускача IcL	88 А для test value_подключение в цепь питания двигателя для стандартних застосувань
IP ступінь захисту	IP20
Спосіб складання	З тепловідвідним радіатором
Доступні функції	Вбудовані шунтуючі контактори
Межі напруги живлення	195…484 В
Частота мережі живлення	50...60 Гц - 10...10 %
Частота мережі	45...66 Hz
Підключення пристрою	До клем трикутника двигуна В лінії живлення двигуна
[Uc] Напруга ланцюга керування	230 В - 15...10 % 50/60 гц
Споживана потужність ланцюгів управління	20 W
Кількість дискретних виходів	2
Тип дискретного виходу	Релейні виходи R1 230 В Робота, помилка, несправність, зупинка, не зупинено, пуск, готовність C/O Релейні виходи R2 230 В Робота, помилка, несправність, зупинка, не зупинено, пуск, готовність C/O
Мінімальний струм перемикання	100 мА на 12 В DC (Релейні виходи)
Максимальний струм перемикання	5 А 250 В Змінного струму Резистивні 1 релейні виходи 5 А 30 V DC Резистивні 1 релейні виходи 2 А 250 В Змінного струму Індуктивність 0,4 20 мс релейні виходи 2 А 30 V DC Індуктивність 7 мс релейні виходи
Кількість дискретних входів	3
Тип дискретного входу	(LI1, LI2, LI3) logic, 5 mA 4.3 kOhm
Дискретна вхідна напруга	24 V = 5 mA
Вихідний струм	0.4...1 Icl налаштований
PTC вхід зонда	750 Ohm
Протокол порту обміну даними	Modbus
Тип конектора	1 RJ45
Канал передачі даних	Послідовний
Фізичний інтерфейс	RS485 багатоточковий
Швидкість передачі	4800, 9600 или 19200 бит
Встановлене обладнання	31
Тип захисту	Обрив фази лінія Тепловий захист двигун Тепловий захист стартер
Маркування	СЕ
Тип охолодження	Примусова вентиляція
Робоче положення	Вертикальний +/- 10 градусів
Висота	295 мм
Ширина	145 мм
Глибина	207 мм
Маса нетто	12 кг
Діапазон потужності двигуна АС-3	15…25 кВтв200…240 В 3 фази 30…50 кВтв380…440 В 3 фази
Тип пускача двигуна	Пристрій плавного пуску
Електромагнітна сумісність	Наведені та випромінювані перешкоди рівень Авідповідно до IEC 60947-4-2 Затухаючі коливальні хвилі Рівень 3 відповідно до IEC 61000-4-12 Електростатичний розряд Рівень 3 відповідно до МЕК 61000-4-2 Стійкість до електричних перехідних процесів Рівень 4 відповідно до МЕК 61000-4-4 Стійкість до електромагнітних перешкод Рівень 3 відповідно до МЕК 61000-4-3 Імпульс напруги/струму Рівень 3 відповідно до IEC 61000-4-5
Стандарти	EN/IEC 60947-4-2
Сертифікація виробу	CCC CSA UL GOST C-Tick
Вібростійкість	1 Гн (f= 13…200 Гц)відповідно до МЕК 60068-2-6 1.5 mm (f= 2…13 Гц)відповідно до МЕК 60068-2-6
Ударостійкість	15 гн для 11 мс відповідно до EN/IEC 60068-2-27
Рівень шуму	45 дБ
Ступінь забруднення	Рівень 2 відповідно до IEC 60664-1
Відносна вологість	0…95 % Без конденсату або крапель водивідповідно до EN/IEC 60068-2-3
Робоча температура навколишнього середови	-10…40 °C (Без зниження номінальних характеристик) 40…60 °C (зі зниженням номіналу струму на 2.2% на °C)
Температура навколишнього повітря для збер	-25…70 °C
Робоча висота	1000...< 2000 m зі зменшенням струму на 2.2% для кожних 100м
Гарантія	18 місяців

Характеристики

Одиниця виміру шт.

Частотно-регульовані приводи

Кількість фаз 3

Потужність, кВт 45

Вихідний струм, А 88

Вхідна напруга, В 400
