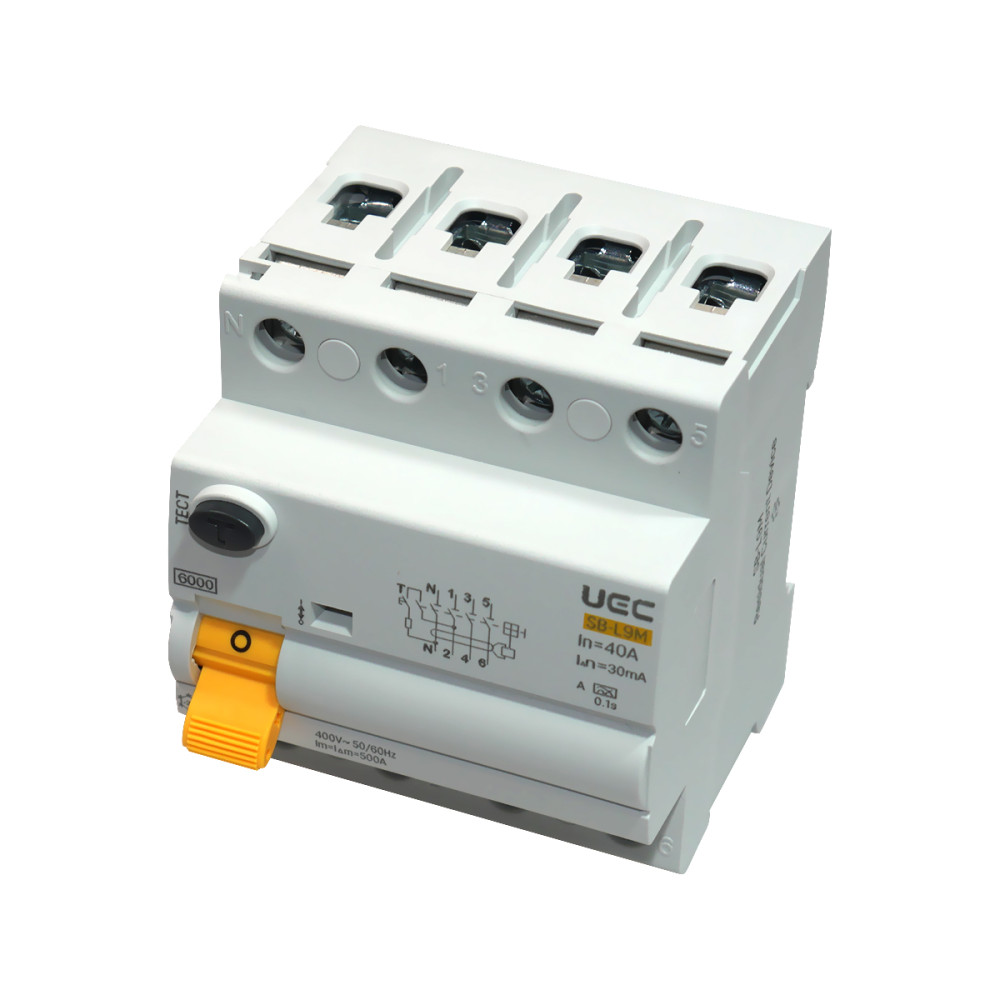

Устройство защитного отключения (УЗО) 4P 40A 30мА 6кА тип A [RCCB61-4-040-030-A] SB-L9M UEC

Устройство защитного отключения SB-L9M 4P 40A 30mA Tип A 6kA UEC, RCCB61-4-040-030-A

---

Устройство защитного отключения SB-L9M торговой марки UEC (без защиты от перегрузки током), функционально не зависящее от напряжения сети, предназначенное для автоматического выключения питания при повреждении изоляции в однофазных или трехфазных электрических сетях переменного тока частотой 50/60 Гц для номинального напряжения четырехполюсного и номинального тока до 100 А. УЗО отвечает требованиям по безопасности: «Техническому регламенту низковольтного электрического оборудования» и ДСТУ EN 61008-1. УЗО не предназначено для отключения токов короткого замыкания и токов перегрузки. УЗО предназначено для эксплуатации в жилых, общественных и промышленных объектах, на строительных площадках и устанавливается в низковольтные комплектные устройства ввода и распределения со степенью защиты не ниже ИРЗ0 согласно ДСТУ EN 60529.

---

Количество полюсов	4
Номинальное рабочее напряжение Ue, В	400
Номинальное импульсное выдерживаемое напряжение Uimp, В	6000
Номинальная частота сети, Гц	50/60
Номинальное напряжение изоляции Ui, В	500
Номинальный ток In, А	40
Номинальный отключающий дифференциальный ток (уставка) IΔn, мА	30
Номинальный неотключающий дифференциальный ток IΔn0, мА	0,5 IΔn
Номинальное значение дифференциальной включающей и отключающей способности IΔm, А	500 (In≤50А) 630 (In =63А) 800 (In =80А) 1000 (In =100А)
Номинальный условный ток короткого замыкания, Inc, А	6000 (In˂63А), 10000 (In≥63А)
Номинальный условный дифференциальный ток короткого замыкания, IΔc, А	6000 (In˂63А), 10000 (In≥63А)
Тип рабочей характеристики по условиям функционирования при наличии составляющей постоянного тока	A
Степень загрязнения	2
Максимальное сечение жесткого проводника, подключаемого к контактным зажимам, мм2	35
Максимальное сечение гибкого проводника, подключаемого к контактным зажимам, мм2	25 с наконечником
Механическая износостойкость, циклов, не менее	10 000
Электрическая износостойкость, циклов, не менее	6 000
Номинальный момент затяжки винтов контактных зажимов, Н∙м	3
Степень защиты согласно ДСТУ EN 60529	IP20
Класс защиты от поражения электрическим током согласно ДСТУ EN 61140	0
Высота над уровнем моря, м	≤2000
Диапазон температуры окружающей среды (средняя дневная ≤35 ˚С)	от минус 25 ˚С до плюс 45 ˚С
Относительная влажность воздуха	50% при +40 °С, допускается эксплуатация устройств при относительной влажности воздуха 90% и температуре +20 °С
Сторона подключения нагрузки	Любая
Рабочее положение в пространстве	Вертикальное или горизонтальное, с возможным отклонением в любую сторону до 30о
Ремонтопригодность	неремонтопригодные
Рабочий режим	длительный
