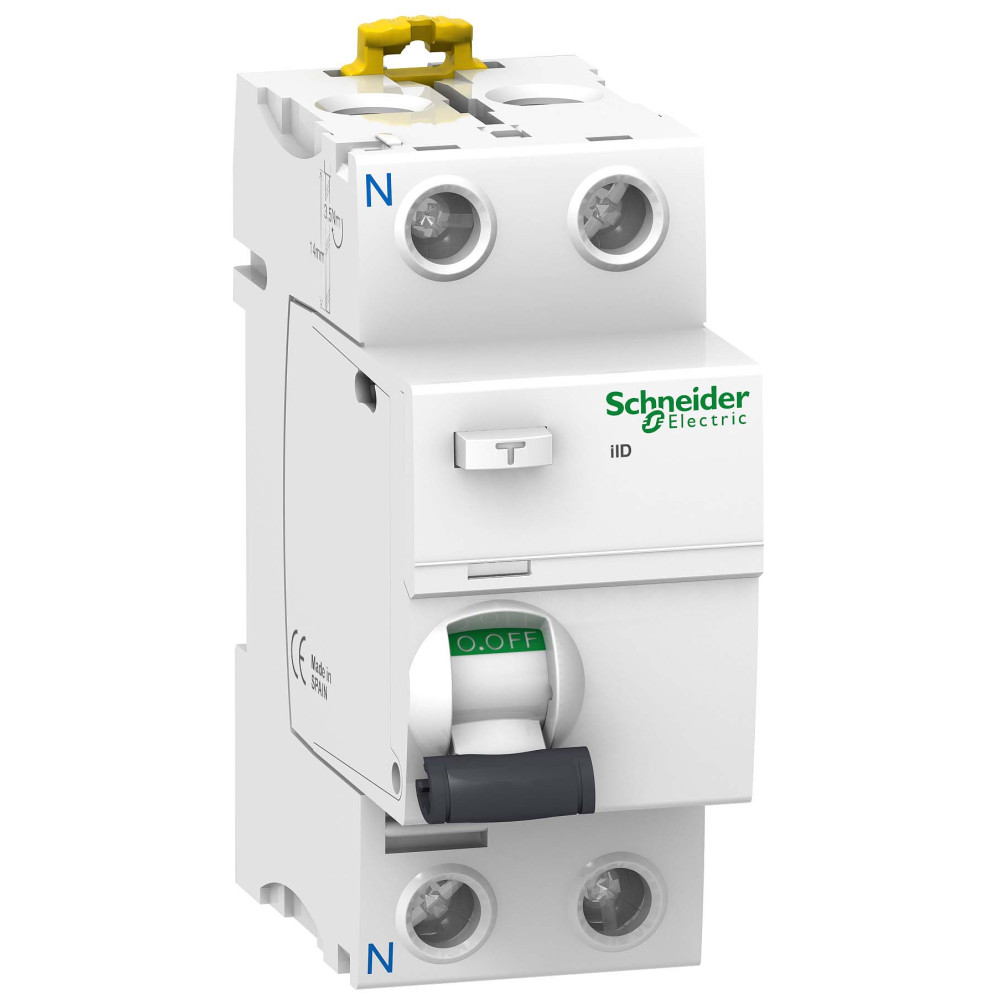

Пристрій захисновго відключення (ПЗВ) 2P 100А 30мА Тип А [A9R21291] Acti9 iID Schneider Electric

Вимикач диференційного струму Acti 9 iID 2P 100 A 30 мА Тип А Schneider Electric A9R21291

---

Диференційний вимикач струму Schneider Electric серії Acti 9. Автомат з білого пластику. Кількість полюсів - 2P. Номінальний робочий струм - 100 A. Положення нейтралі - зліва. Чутливість до витоку струму - 30 мА. Розмір - 91 x 36 x 73,5 мм. Вага - 0,21 кг. Виробляється на заводах уІспанії

---

Діапазон	Acti9
Назва продукту	Acti9 iID
Тип виробу або компоненту	Устройство защитного отключения (RCCB)
Назва пристрою	iID
Кількість полюсів	2P
Положення нейтралі	Зліва
[In] номінальний струм	100 А
Тип мережі	Змінний струм
Чутливість до витоку струму	30 мА
Час витримки захисту від витоку струму на з	Миттєвий
Клас захисту від витоку струму на землю	Тип А
Місцерозташування пристрою в системі	Вихідний
Частота мережі	50/60 Гц
[Ue] номінальна робоча напруга	220...240 В Змінний струм 50/60 Гц
Технологія відключення залишкового струму	Незалежний від напруги
Номінальна розривна здатність	Idm 1500 А Im 1500 А
Номінальний умовний струм короткого замика	10 кА
[Ui] номінальна напруга ізоляції	500 В Змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру	6 кВ
Короткочасний струм	250 А
Індикатор положення контакту	Так
Тип керування	Тумблер
Спосіб кріплення	Затисканням
Монтажна опора	DIN-рейка
Кількість модулів Ш = 9 мм	4
Висота	91 мм
Ширина	36 мм
Глибина	73,5 мм
Маса нетто	0,21 кг
Колір	Білий
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	AC-1: 10000 циклів
Опис параметрів блокування	Пристрій для встановлення навісних замків
Клеми підключення	Одиночна клема Зверху або знизу1…35 мм² Жорсткий Одиночна клема Зверху або знизу1…25 мм² Гнучкий Одиночна клема Зверху або знизу1…25 мм² Гнучкий з накінечником
Довжина зачистки проводів	14 мм для Зверху або знизу
Момент затягування	3,5 Н.м Зверху або знизу
Стандарти	EN/IEC 61008-1
Ступінь захисту	IP20 відповідно до МЕК 60529 IP40 (Модульний щит) відповідно до МЕК 60529
Ступінь забруднення	3
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 А відповідно до EN/IEC 61008-1
Робоча температура навколишнього повітря	-25…60 °C
Температура навколишнього повітря для збер	-40…85 °C
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	8,5 см
Ширина 1 упаковки	4,0 см
Довжина 1 упаковки	9,6 см
Вага 1 упаковки	235 г
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	54
Висота 2 упаковки	30,0 см
Ширина 2 упаковки	30,0 см
Довжина 2 упаковки	40,0 см
Вага 2 упаковки	13,131 кг
Тип 3 упаковки	P12
Кількість одиниць у 3 упаковці	432
Висота 3 упаковки	44,4 см
Ширина 3 упаковки	80 см
Довжина 3 упаковки	120 см
Вага 3 упаковки	117,048 кг
Гарантія	18 місяців
