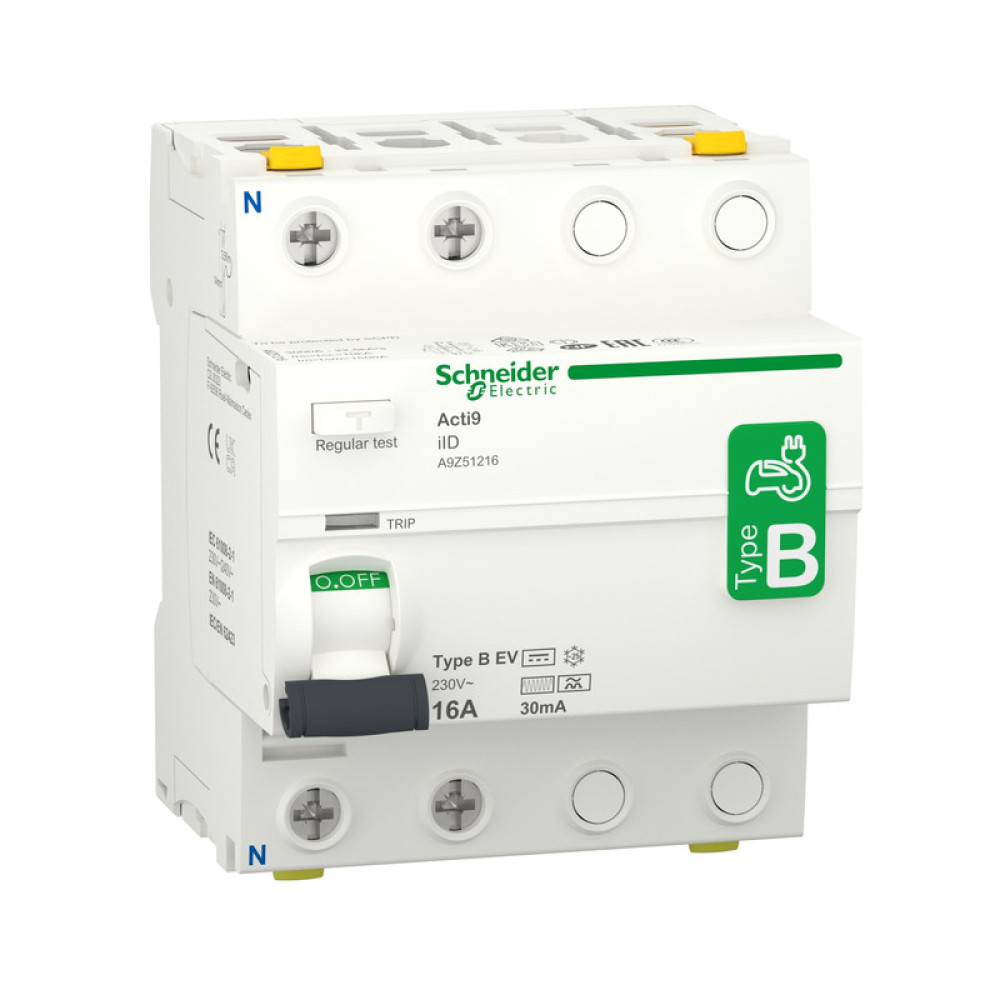

Устройство защитного отключения (УЗО) 2P 16A 30мА Тип B-EV [A9Z51216] Acti9 iID Schneider Electric

Дифференциальный выключатель тока Acti9 iID 2P 16 A 30 мА Тип B-EV (Электромобиль) Schneider Electric A9Z51216

---

Переключатель дифференциального тока Schneider Electric серии Acti 9. Автомат из белого пластика. Количество полюсов - 2П. Номинальный рабочий ток - 16 А. Нейтральное положение - левое. Чувствительность к утечке тока - 30 мА. Размер - 88 х 72 х 79 мм. Масса - 0,35кг. Производится на заводах в Испании

---

Диапазон	Acti9
Название продукта	Acti9 iID
Тип изделия или компонента	Устройство защитного отключения (RCCB)
Название устройства	iID
Приложение для устройства	Electrical Vehicle charger
Количество полюсов	2P
Положение нейтрали	Слева
[In] номинальный ток	16 А
Тип сети	Переменный ток
Чувствительность к утечке тока	30 мА
Время выдержки защиты от утечки тока на с	Мгновенный
Класс защиты от утечки тока на землю	Type B-EV (Electric Vehicle)
Знак качества	VDE NF IMQ KEMA
Месторасположение устройства в системе	Выходной Group incomer
Частота сети	50 Гц
[Ue] номинальное рабочее напряжение	230 В Переменный ток 50 Гц
Номинальная разрывная способность	Idm 1500 А Im 1500 А
Номинальный условный ток короткого замыкания	10 кА
[Ui] номинальное напряжение изоляции	250 В
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ
Индикатор положения контакта	Так
Тип управления	Тумблер
Местная сигнализация	Індикатор спрацювання Индикатор ВКЛ/ВЫКЛ
Способ крепления	Зажимом
Монтажная опора	DIN-рейка
Количество модулей Ш = 9 мм	8
Высота	88 мм
Ширина	72 мм
Глубина	79 мм
Масса нетто	350 г
Цвет	Белый
Механическая износостойкость	20000 циклов
Электрическая износостойкость	15000 циклов
Описание параметров блокировки	Устройство для установки навесных замков
Клеммы подключения	Double terminal Фронтальное1…35 мм² Жесткий Double terminal Фронтальное1…25 мм² Гибкий Double terminal Фронтальное1…25 мм² Гибкий с наконечником Double terminal back1…25 мм² Жесткий Double terminal back1…16 мм² Гибкий Double terminal back1…16 мм² Гибкий с наконечником
Длина зачистки проводов	14 мм для Сверху или снизу
Момент затяжки	3,5 Н.м Сверху или снизу
Стандарты	IEC 61008-2-1 IEC/EN 62423 EN 61008-2-1
Сертификация продукции	CCC KC
Степень защиты	IP20 в соответствии с МЕК 60529 IP40 (Модульний щит) в соответствии с МЕК 60529
Ступінь ударозахисту	IK05
Степень загрязнения	3
Категория перенапряжения	IV
Электромагнитная совместимость	Выдерживаемый импульс 8/20 мкс, 3 kA в соответствии сEN/IEC 61008-1
Высота над рівнем моря	0...2000 м
Рабочая температура окружающего воздуха	-25…60 °C
Температура окружающего воздуха для сохр	-40…85 °C
Тип 1 упаковки	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	8,500 см
Ширина 1 упаковки	7,500 см
Длина 1 упаковки	10,000 см
Вес 1 упаковки	363,000 г
Тип 2 упаковки	S03
Количество единиц в 2 упаковке	27
Высота 2 упаковки	30,000 см
Ширина 2 упаковки	30,000 см
Длина 2 упаковки	40,000 см
Вага 2 упаковки	10,301 кг
