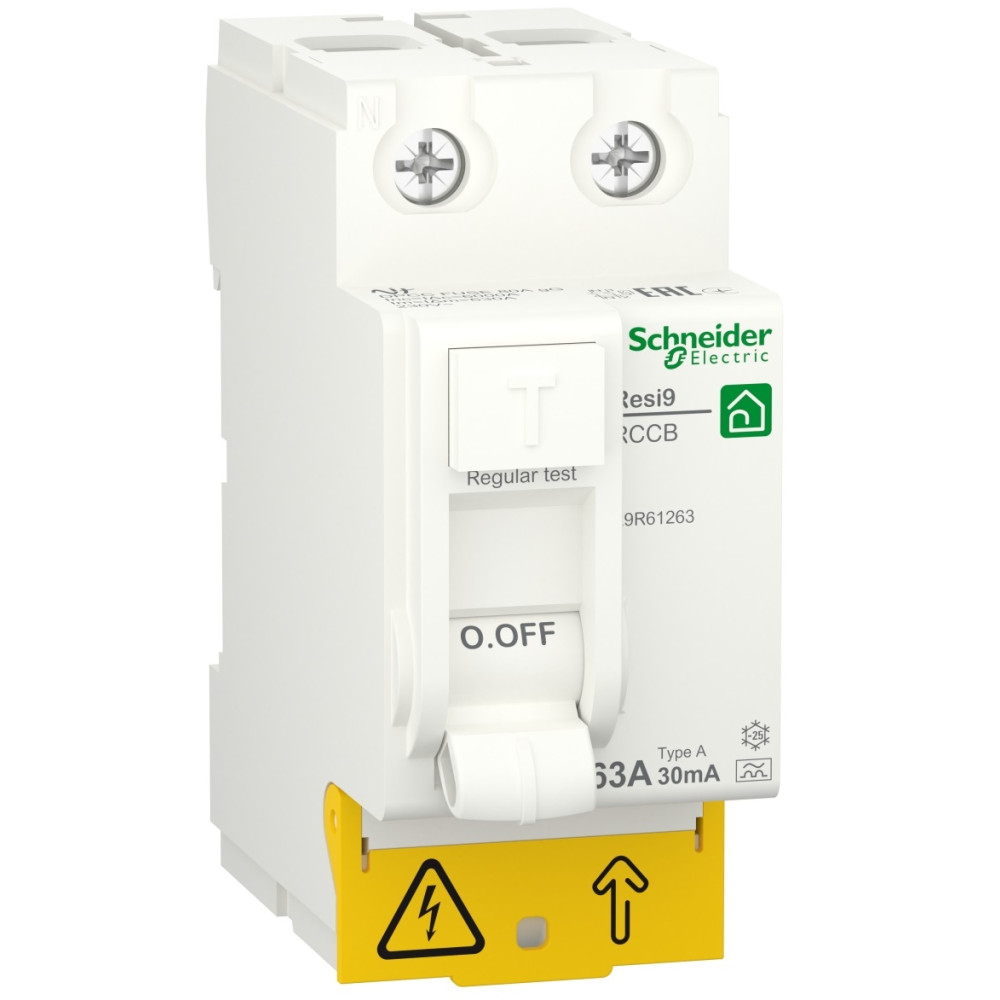

Пристрій захисновго відключення (ПЗВ) 2P 63A 30мА тип А [R9R61263] RESI9 Schneider Electric

Диференційний вимикач навантаження RESI9 Schneider Electric 63 A, 30 мA, 2P, тип А

---

Диференційний вимикач навантаження Resi9. Це 2-полюсний вимикач з номінальним струмом 63 А, класом захисту А та чутливістю до витоку струму на землю 30 мА. Цей продукт захищає від ураження електричним струмом при прямому або непрямому контакті та від загоряння. Як високочутливий пристрій захисного відключення рекомендується для всіх розеток. Встановлення продукта є обов’язковим для всього обладнання у ванних кімнатах, на відкритому повітрі. Resi9 призначений для житлового будівництва. Цей продукт відповідає стандарту EN/МЕК 61008-2-1. Умовний номінальний струм короткого замикання (Inc/IΔc) становить 6000 А. Номінальна вмикаюча здатність (Im/IΔm) становить 630 А. Електрична витривалість - до 10000 циклів. Механічна витривалість - до 20000 циклів. Робоча напруга Ue становить 230 В змінного струму. Його можна монтувати на DIN-рейку. The width in 9мм pitches is 4. Колір виробу білий (RAL9003). Розміри (Ш) 36 мм х (В) 82 мм х (Г) 73 мм. Має ступінь захисту IP20 та IP40 у модульному щиті відповідно до стандарту МЕК/EN 60529. Робоча температура від -25°C до 40°C. Температура зберігання від -40°C до 80°C.

---

Діапазон	Resi9
Тип виробу або компоненту	Устройство защитного отключения (RCCB)
Кількість полюсів	2P
[In] номінальний струм	63 А
Тип мережі	Змінний струм
Чутливість до витоку струму	30 мА
Час витримки захисту від витоку струму на з	Миттєвий
Клас захисту від витоку струму на землю	Тип А
Номінальна розривна здатність	Im 630 А відповідно до EN/IEC 61008
Номінальний умовний струм короткого замика	Inc 6 кА
Знак якості	EAC
Частота мережі	50/60 Гц
[Ue] номінальна робоча напруга	230 В Змінний струм 50/60 Гц
Технологія відключення залишкового струму	Незалежний від напруги
[Ui] номінальна напруга ізоляції	440 В
[Uimp] номінальна імпульсна витримувана напру	4 кВ
Короткочасний струм	250 А
Тип керування	Тумблер
Індикатор наявності напруги	Iндикатор УВІМК/ВИМК
Спосіб кріплення	Затисканням
Монтажна опора	DIN-рейка
Кількість модулів Ш = 9 мм	4
Висота	81 мм
Ширина	36 мм
Глибина	73 мм
Маса нетто	200 г
Глибина встановлення	44 мм
Колір	Білий
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	10000 циклів
З'єднання-клеми	Клеми тунельного типу (Зверху або знизу) - 1…35 мм² - Жорсткий Клеми тунельного типу (Зверху або знизу) - 1…25 мм² - Гнучкий Клеми тунельного типу (Зверху або знизу) - 1…25 мм² - Гнучкий з накінечником
Довжина зачистки проводів	15 мм для Зверху або знизу
момент затягування	3,5 Н.м Зверху або знизу
Стандарти	EN/IEC 61008-1 EN/IEC 61008-2-1
Ступінь захисту	IP20
Ступінь забруднення	2
Категорія перенапруги	III
Тропікостійкість	2 відповідно до МЕК 60068-1
Відносна вологість	95 % на 55 °C
Робоча температура навколишнього повітря	-25…40 °C
Температура навколишнього повітря для збер	-40…80 °C
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	4,0 см
Ширина 1 упаковки	8,5 см
Довжина 1 упаковки	9,0 см
Вага 1 упаковки	215,0 г
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	54
Висота 2 упаковки	30,0 см
Ширина 2 упаковки	30,0 см
Довжина 2 упаковки	40,0 см
Вага 2 упаковки	11,997 кг
