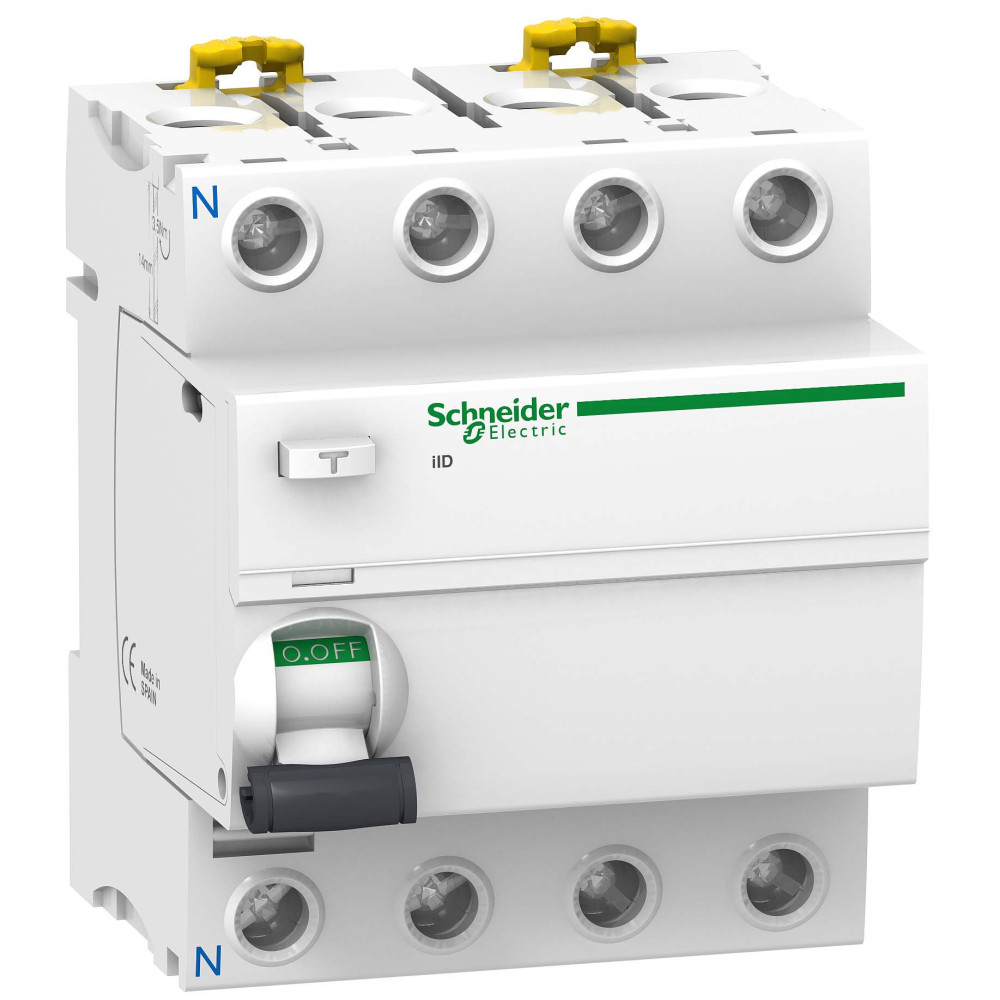

Пристрій захисновго відключення (ПЗВ) 4P 100А 300мА Тип АС [A9R14491] Acti9 iID Schneider Electric

Вимикач диференційного струму Acti 9 iID 4P 100 A 300 мА Тип АС Schneider Electric A9R14491

---

Acti9 iID це модульний вимикач диференційного струму (ВДС). Це чотирьохполюсний ВДС з номінальним струмом 100A, чутливістю до витоку на землю 300 мА типу AC. Він призначений для захисту людини від ураження електричним струмом через непрямий контакт, а також від пожежі. Механічний індикатор VisiTrip сигналізує про спрацювання ВДС, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Відповідає стандарту МЕК 61008-1. Струм увімкнення та вимкнення (Im/IΔm) 1 500 А. Умовний номінальний струм короткого замикання (Inc/IΔc) становить 10 кА. Електрична зносостійкість до 10000 циклів. Механічна зносостійкість до 20000 циклів. Робоча напруга Ue становить 380- 415 В змінного струму. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 6 кВ. Частота 50 Гц або 60 Гц. Призначений для встановлення на DIN-рейку. Його ширина складає 8 модулів по 9 мм. Колір продукту білий (RAL9003). Розміри: (Ш) 72 мм x (В) 91 мм x (Г) 73,5 мм. Вага 0,37 кг. Має ступінь захисту IP20. Диференційний вимикач має ступінь захисту IP40 при встановленні в щиті відповідно до стандарту МЕК 60529. Робоча температура від -5°C до 60°C. Температура зберігання від -40°С до 85°С.

---

Діапазон	Acti9
Назва продукту	Acti9 iID
Тип виробу або компоненту	Устройство защитного отключения (RCCB)
Назва пристрою	iID
Кількість полюсів	4P
Положення нейтралі	Зліва
[In] номінальний струм	100 А
Тип мережі	Змінний струм
Чутливість до витоку струму	300 мА
Час витримки захисту від витоку струму на з	Миттєвий
Клас захисту від витоку струму на землю	Тип АС
Місцерозташування пристрою в системі	Вихідний
Частота мережі	50/60 Гц
[Ue] номінальна робоча напруга	380...415 В Змінний струм 50/60 Гц
Технологія відключення залишкового струму	Незалежний від напруги
Номінальна розривна здатність	Idm 1500 А Im 1500 А
Номінальний умовний струм короткого замика	10 кА
[Ui] номінальна напруга ізоляції	500 В Змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру	6 кВ
Індикатор положення контакту	Так
Тип керування	Тумблер
Спосіб кріплення	Затисканням
Монтажна опора	DIN-рейка
Кількість модулів Ш = 9 мм	8
Висота	91 мм
Ширина	72 мм
Глибина	73,5 мм
Маса нетто	0,37 кг
Колір	Білий
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	AC-1: 10000 циклів
Опис параметрів блокування	Пристрій для встановлення навісних замків
Клеми підключення	Одиночна клема Зверху або знизу1…35 мм² Жорсткий Одиночна клема Зверху або знизу1…25 мм² Гнучкий Одиночна клема Зверху або знизу1…25 мм² Гнучкий з накінечником
Довжина зачистки проводів	14 мм для Зверху або знизу
Момент затягування	3,5 Н.м Зверху або знизу
Стандарти	EN/IEC 61008-1
Сертифікація продукції	SNI
Ступінь захисту	IP20 відповідно до МЕК 60529 IP40 (Модульний щит) відповідно до МЕК 60529
Ступінь забруднення	3
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 А відповідно до EN/IEC 61008-1
Робоча температура навколишнього повітря	-5…60 °C
Температура навколишнього повітря для збер	-40…85 °C
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	7,5 см
Ширина 1 упаковки	8,5 см
Довжина 1 упаковки	10 см
Вага 1 упаковки	356 г
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	27
Висота 2 упаковки	30 см
Ширина 2 упаковки	30 см
Довжина 2 упаковки	40 см
Вага 2 упаковки	10,224 кг
Гарантія	18 місяців
