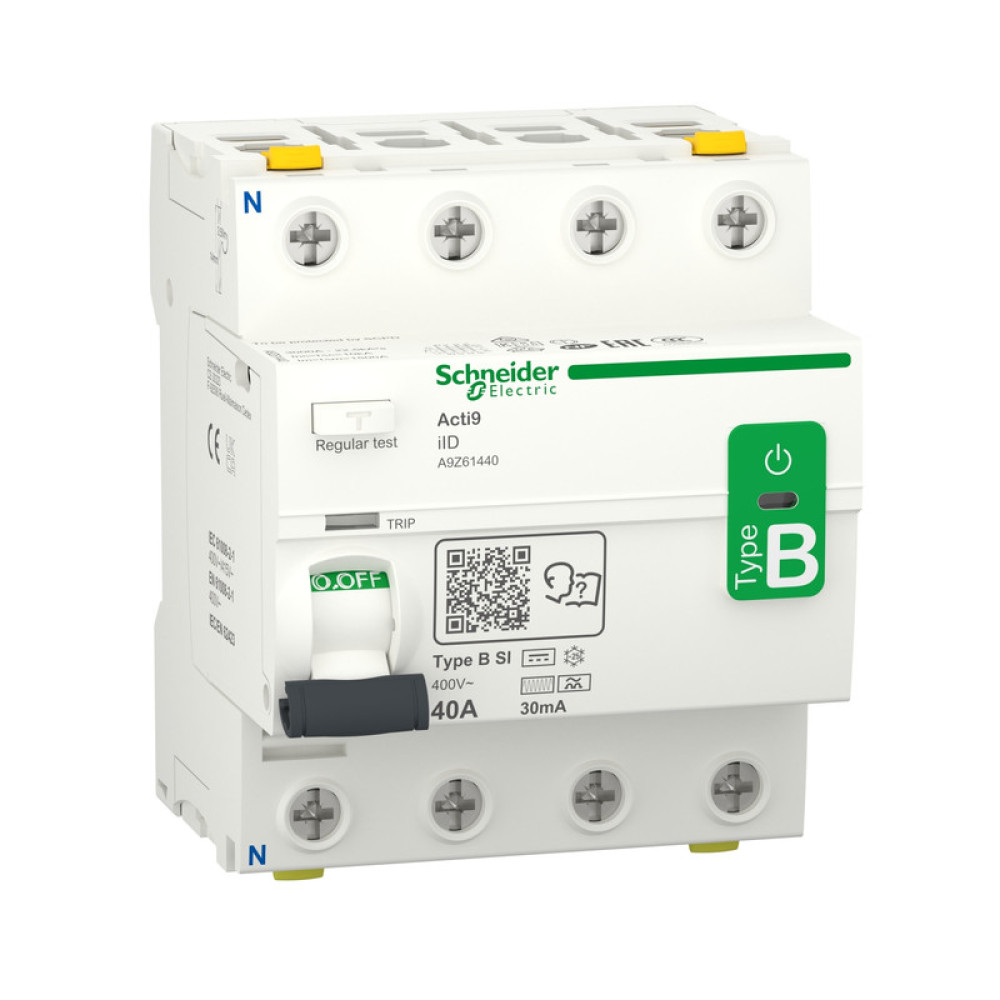

Пристрій захисновго відключення (ПЗВ) 4P 40А 30мА Тип B-SI [A9Z61440] Acti9 iID Schneider Electric

Вимикач диференційного струму Acti9 iID 4P 40 А 30 мА Type B-SI (Перешкодостійкий) Schneider Electric A9Z61440

---

Диференційний вимикач струму Schneider Electric серії Acti 9. Автомат з білого пластику. Кількість полюсів - 4P. Номінальний робочий струм - 40 А. Положення нейтралі - зліва. Чутливість до витоку струму - 30 мА. Розмір - 88 x 72 x 79 мм. Вага - 0,415 кг. Виробляється на заводах уІспанії

---

Діапазон	Acti9
Назва продукту	Acti9 iID
Тип виробу або компоненту	Устройство защитного отключения (RCCB)
Назва пристрою	iID
Додаток для пристрою	Photovoltaic 3P speed drive Lift
Кількість полюсів	4P
Положення нейтралі	Зліва
[In] номінальний струм	40 А
Тип мережі	Змінний струм
Чутливість до витоку струму	30 мА
Час витримки захисту від витоку струму на з	Миттєвий
Клас захисту від витоку струму на землю	Type B-SI (Super Iммunised)
Знак якості	VDE NF IMQ KEMA
Місцерозташування пристрою в системі	Вихідний Group incomer
Частота мережі	50 Гц
[Ue] номінальна робоча напруга	400 В Змінний струм 50 Гц
Номінальна розривна здатність	Idm 1500 А Im 1500 А
Номінальний умовний струм короткого замика	10 кА
[Ui] номінальна напруга ізоляції	500 В
[Uimp] номінальна імпульсна витримувана напру	6 кВ
Індикатор положення контакту	Так
Тип керування	Тумблер
Місцева сигналізація	iндикатор УВІМК/ВИМК ДляНаявність напруги Світлодіод (Зелений) Індикатор спрацювання
Спосіб кріплення	Затисканням
Монтажна опора	DIN-рейка
Кількість модулів Ш = 9 мм	8
Висота	88 мм
Ширина	72 мм
Глибина	79 мм
Маса нетто	415 г
Колір	Білий
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	15000 циклів
Опис параметрів блокування	Пристрій для встановлення навісних замків
Клеми підключення	Double terminal Фронтальне1…35 мм² Жорсткий Double terminal Фронтальне1…25 мм² Гнучкий Double terminal Фронтальне1…25 мм² Гнучкий з накінечником Double terminal back1…25 мм² Жорсткий Double terminal back1…16 мм² Гнучкий Double terminal back1…16 мм² Гнучкий з накінечником
Довжина зачистки проводів	14 мм для Зверху або знизу
Момент затягування	3,5 Н.м Зверху або знизу
Стандарти	IEC 61008-2-1 IEC/EN 62423 EN 61008-2-1
Сертифікація продукції	CCC KC
Ступінь захисту	IP20 відповідно до МЕК 60529 IP40 (Модульний щит) відповідно до МЕК 60529
Ступінь ударозахисту	IK05
Ступінь забруднення	3
Категорія перенапруги	IV
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 3 kA відповідно до EN/IEC 61008-1
Висота над рівнем моря	0...2000 м
Робоча температура навколишнього повітря	-25…60 °C
Температура навколишнього повітря для збер	-40…85 °C
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	8,4 см
Ширина 1 упаковки	7,5 см
Довжина 1 упаковки	10,0 см
Вага 1 упаковки	452,0 г
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	27
Висота 2 упаковки	30,0 см
Ширина 2 упаковки	30,0 см
Довжина 2 упаковки	40,0 см
Вага 2 упаковки	12,606 кг
