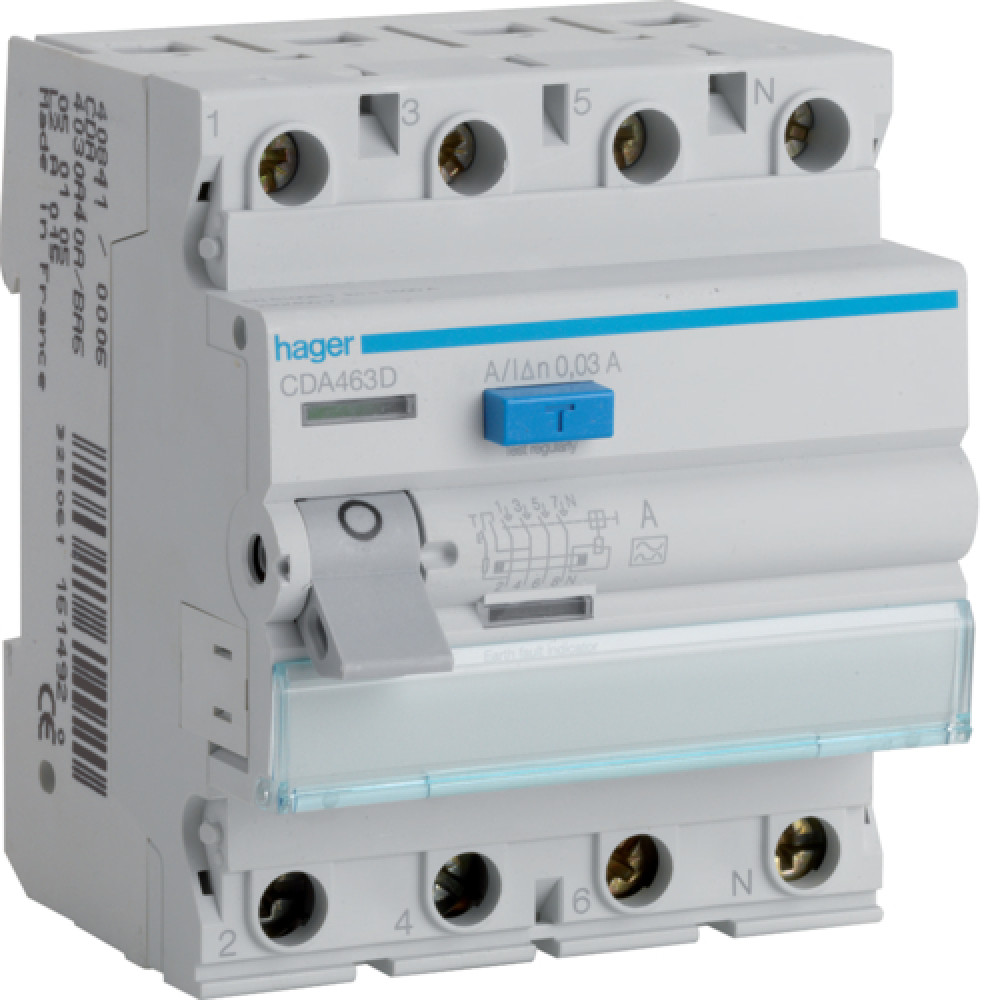

Устройство защитного отключения (УЗО) 4P 63A 30mA тип A [CDA463D] Hager

ПЗВ 4P 6kA 63A 30mA A, CDA463D

---

Предназначены для защиты от поражения электрическим током при прямом или опосредованном контакте с открытыми токопроводящими частями электроустановок, а также при контакте с частями, которые могут оказаться под напряжением в результате повреждения изоляции и для защиты от пожаров, возникающих вследствие повреждения изоляции проводов, кабелей и токопроводящих. частей электроприборов.

---

Количество полюсов:	4 P
Номинальное рабочее напряжение переменного тока:	230 / 400 V
Частота:	50 Hz
Номинальное напряжение изоляции:	500 V
Устойчивость по отношению к номинальному импульсному напряжению:	4000 V
Номинальный дифференциальный ток:	30 mA
Номинальный ток:	63 A
Сила импульса тока (волна 8/20 мкс):	0,25 kA
Мощность отключения и замыкания:	1,5 kA
Условный номинальный ток короткого замыкания в соответствии с EN 61008-1:	6 kA
Номинальный ток при -15°C:	63 A
Номинальный ток 20 ° C:	63 A
Номинальный ток 30 ° C:	63 A
Номинальный ток при 35°C:	63 A
Номинальный ток 40 ° C:	63 A
Номинальный ток 45 ° C:	60 A
Номинальный ток 50 ° C:	58 A
Номинальный ток 55 ° C:	55 A
Номинальный ток 60 ° C:	51 A
Номинальный ток 65 ° C:	48 A
Номинальный ток 70 ° C:	45 A
Общая рассеиваемая мощность под номинальным током:	18,5 W
Рассеяемая мощность в расчете на каждый полюс:	7,9 W
Защита от ложных срабатываний:	нет
Кратковременная задержка отключения:	нет
Электрическая прочность количества циклов:	2000
Количество механических процессов:	4000
Глубина установленного изделия:	70 mm
Высота установленного изделия:	83 mm
Ширина установленного изделия:	70 mm
Кострукционный размер (DIN 43880):	1
Момент затяжки:	2,8 Нм
Тип верхней клеммы для модульных устройств:	Berker.Net; Электронная платформа; Berker R.3; Berker R.1; Серия 1930; Серия R.classic
Тип зажима нижней клеммы для модульных устройств:	нет
Нижнее подключение для модульных устройств:	да
Секция выхода винта при неподвижном проводе:	1 / 25 mm²
Поперечный разрез соединения с гибким проводом:	16 мм²
Поперечный разрез соединения с негибким проводом:	25 мм²
Поперечний разрез подсоединения при неподвижном проводе,:	1 / 25 mm²
Верхнее винтовое соединение с гибким проводником:	1 / 16 mm²
Соединительная способность верхнего и нижнего винтовых клемм с гибким кабелем:	1 / 16 mm²
Тип соединения:	Гвинтовий
Стандартный текст:	EN 61008-1
Европейская директива WEEE:	связанный
Защитное исполнение ІР:	IP20
Тип дифференциальной защиты:	A
Рабочая температура:	-25…40 °C
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2:	2
Высота:	2000 m
Температура хранения/транспортировки:	-55…70 °C
