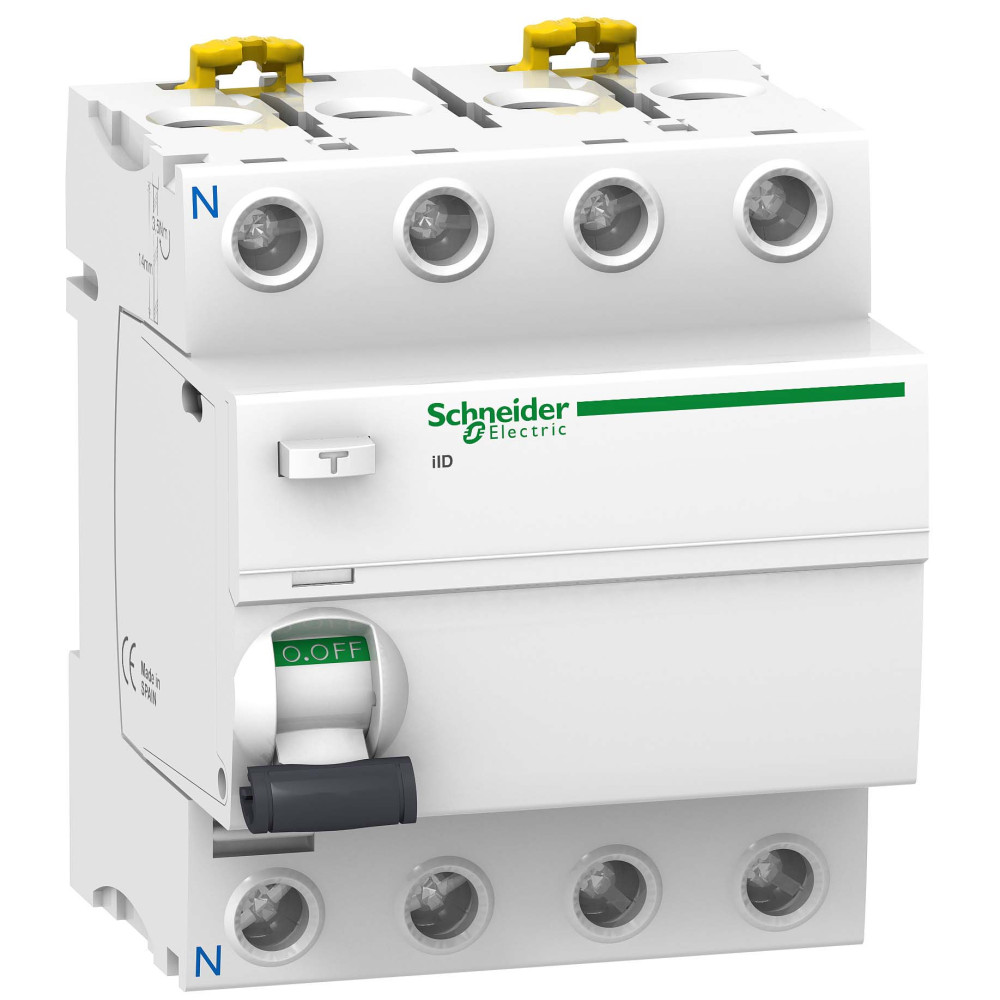

Пристрій захисновго відключення (ПЗВ) 4P 63А 30мА Тип АС [A9R41463] Acti9 iID Schneider Electric

Вимикач диференційного струму Acti 9 iID 4P 63 A 30 мА Тип АС Schneider Electric A9R41463

---

Acti9 iID це модульний вимикач диференційного струму (ВДС). Це чотирьохполюсний ВДС з номінальним струмом 63 А, чутливістю 30 мА типу AC. Він призначений для захисту людини від ураження електричним струмом через прямий або непрямий контакт, а також від пожежі. Механічний індикатор VisiTrip сигналізує про спрацювання ВДС, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Відповідає стандарту МЕК 61008-1. Струм увімкнення та вимкнення (Im/IΔm) 1 500 А. Умовний номінальний струм короткого замикання (Inc/IΔc) становить 10 кА. Механічна зносостійкість 20000 циклів, а електрична - до 15000 циклів. Робоча напруга Ue становить 380- 415 В змінного струму. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 6 кВ. Частота 50 Гц або 60 Гц. Призначений для встановлення на DIN-рейку. Його ширина складає 8 модулів по 9 мм. Колір продукту білий (RAL9003). Розміри: (Ш) 72 мм x (В) 91 мм x (Г) 73,5 мм. Вага 0,37 кг. Він має ступінь захисту IP20 (відповідно до стандарту МЕК 60529). Диференційний вимикач має ступінь захисту IP40 при встановленні в щиті відповідно до стандарту МЕК 60529. Робоча температура від -5°C до 60°C. Температура зберігання від -40°С до 85°С.

---

Діапазон	Acti9
Назва продукту	Acti9 iID
Тип виробу або компоненту	Устройство защитного отключения (RCCB)
Назва пристрою	iID
Кількість полюсів	4P
Положення нейтралі	Зліва
[In] номінальний струм	63 А
Тип мережі	Змінний струм
Чутливість до витоку струму	30 мА
Час витримки захисту від витоку струму на з	Миттєвий
Клас захисту від витоку струму на землю	Тип АС
Місцерозташування пристрою в системі	Вихідний
Частота мережі	50/60 Гц
[Ue] номінальна робоча напруга	380...415 В Змінний струм 50/60 Гц
Технологія відключення залишкового струму	Незалежний від напруги
Номінальна розривна здатність	Idm 1500 А Im 1500 А
Номінальний умовний струм короткого замика	10 кА
[Ui] номінальна напруга ізоляції	500 В Змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру	6 кВ
Короткочасний струм	250 А
Індикатор положення контакту	Так
Тип керування	Тумблер
Спосіб кріплення	Затисканням
Монтажна опора	DIN-рейка
Кількість модулів Ш = 9 мм	8
Висота	91 мм
Ширина	72 мм
Глибина	73,5 мм
Маса нетто	0,37 кг
Колір	Білий
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	AC-1: 15000 циклів
Опис параметрів блокування	Пристрій для встановлення навісних замків
Клеми підключення	Одиночна клема Зверху або знизу1…35 мм² Жорсткий Одиночна клема Зверху або знизу1…25 мм² Гнучкий Одиночна клема Зверху або знизу1…25 мм² Гнучкий з накінечником
Довжина зачистки проводів	14 мм для Зверху або знизу
Момент затягування	3,5 Н.м Зверху або знизу
Стандарти	EN/IEC 61008-1 EN/IEC 61008-2-1
Ступінь захисту	IP20 відповідно до МЕК 60529 IP40 (Модульний щит) відповідно до МЕК 60529
Ступінь забруднення	3
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 А відповідно до EN/IEC 61008-1
Робоча температура навколишнього повітря	-5…60 °C
Температура навколишнього повітря для збер	-40…85 °C
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	8,5 см
Ширина 1 упаковки	7,6 см
Довжина 1 упаковки	10,0 см
Вага 1 упаковки	411,0 г
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	27
Висота 2 упаковки	30,0 см
Ширина 2 упаковки	30,0 см
Довжина 2 упаковки	40,0 см
Вага 2 упаковки	11,537 кг
Гарантія	18 місяців
