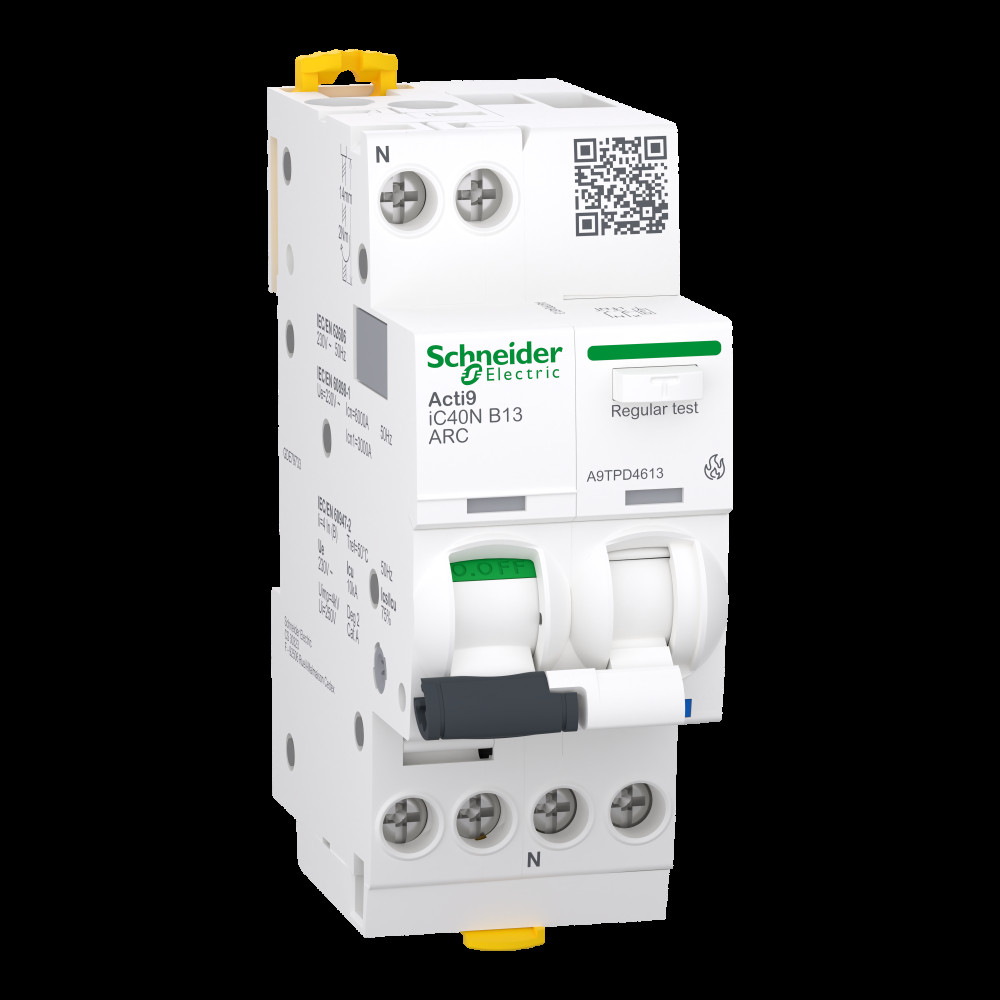

Устройство защиты от дугового пробоя (УЗДП) 1P+N 13A 6кА "B" [A9TPD4613] iC40N ARC Schneider Electric

Устройство защиты iC40N ARC 1P+N 13A В 6кА, A9TPD4613

---

Acti9 iC40 ARC - это устройство защиты от дугового замыкания с функцией автоматического выключателя. Количество полюсов 1P+N, номинальный ток 13 А, кривая отключения В. Номинальная отключающая способность до 6000 А при 230 В переменного тока (МЕК 60898-1) и 10000 А при 230 В переменного тока (МЕК 60947-2). Устройство предохраняет от короткого замыкания, перегрузки и дугового замыкания. Механизм мгновенного износа продлевает срок эксплуатации. Уникальные индикаторы VisiTrip предоставляют информацию о срабатывании и его причине. Электрическая износостойкость до 10 000 циклов и механическая износостойкость до 20 000 циклов. Номинальное напряжение изоляции Ui 250 В переменного тока. Класс ограничения 3 (согласно с МЕК 60898-1). Изделие предназначено для установки на DIN-рейку. Его ширина 4 модуля по 9 мм. Степень загрязнения - 2. Цвет белый (RAL9003). Размеры - (Ш) 36 мм х (В) 91 мм х (Г) 73 мм. Имеет степень защиты IP20 (в соответствии со стандартом МЕК 60529) и IP40 при установке в щите. Устройство отвечает стандартам МЕК 62606, МЕК 60898-1 и МЕК 60947-2.

---

Название продукта	Acti9 iC40 ARC
Описание полюсов	1P + N
[In] номинальный ток	13 А
[Ue] номинальное рабочее напряжение	230 В переменный ток 50 Гц
Частота сети	50 Гц
Кривая отключения	B
Индикатор положения контакта	да
Стандарты	МЕК 62606
Монтажная опора	DIN-рейка
Класс ограничения	3
Кабельный ввод	сверху и снизу
Местная сигнализация	Светодиодная диагностика неисправности дуги
Ширина	36 мм
Глубина	73 мм
Высота	91 мм
Рабочая температура окружающей среды	-25-40 °C
Длина зачистки проводов	14 мм
Степень защиты	IP20 в соответствии с МЕК 60529
Тип управления	переключатель
Способ крепления	Зажимом
Степень загрязнения	2
Отключающая способность	6000 А Icn на 230 В переменный ток 50 Гц в соответствии с МЕК 60898-1
Механическая износостойкость	20000 циклов
Цвет	Белый (RAL 9003)
Момент затягування	2-2 Н.м
Тип сети	переменный ток
Месторасположение устройства в системе	Выходной
Количество модулей Ш = 9 мм	4
Предел магнитного отключения	3...5 x In
Масса нетто	210 г
[Ui] Номинальное напряжение изоляции	250 В переменный ток
Положение нейтрали	Слева
Пороговое напряжение срабатывания	275 В для +/- 5 V
Технология расцепителя	Тепломагнитный
[Ics] номинальная рабочая способность отключения	7.5 кА в соответствии с МЕК 60947-2
Количество защищенных полюсов	1
Клеммы подключения	Терминал туннельного типа 1-16 мм2 жорсткий
Электрическая износостойкость	20000 циклов
Температура окружающего воздуха для хранения	-40-80 °C
Соответствие требованиям по изоляции	да
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ
Производитель	Schneider Electric
Страна производитель	Испания
