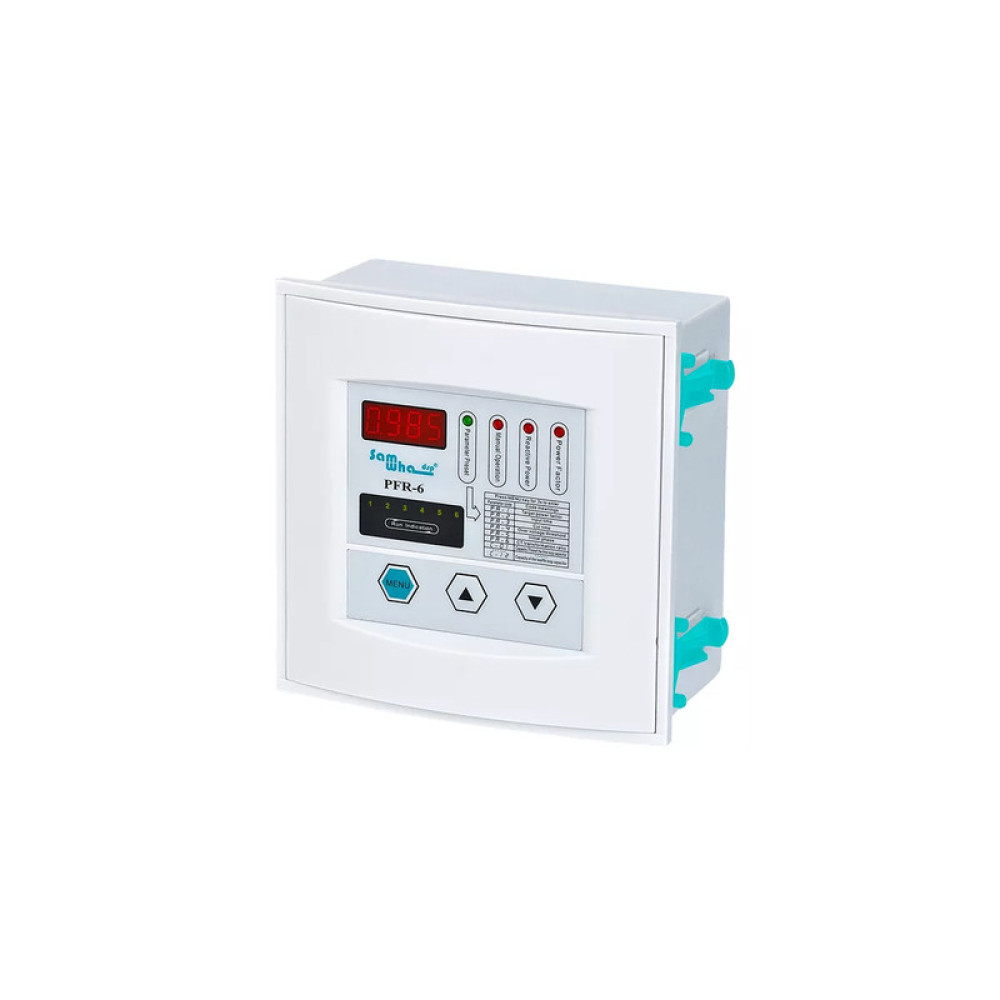

Регулятор реактивной мощности 6 ступеней 380В для систем автоматической компенсации [PFR-6] Samwha

Регулятор для систем автоматической компенсации реактивной мощности 6 шагов Samwha-Dsp, PFR-6

---

Описание
1. Введение:
Контроллер автоматической компенсации реактивной мощности серии PFR подходит для саморегулируемых конденсаторных компенсирующих устройств в системе распределения низкого напряжения (далее именуемой контроллером) и довести коэффициент мощности до предварительно установленного пользователем состояния, чтобы повысить эффективность использования силового трансформатора, уменьшить потери в линии и улучшить качество напряжения, тем самым увеличить экономические и социальные выгоды.
2. Характеристики фукнций:
1. Рассчитать входную емкость отключения по реактивной мощности с высокоточной компенсацией.
2. Коэффициент мощности имеет высокоточное измерение с широким диапазоном отображения.
3. Предустановка начальной фазы (терминал омонимии настройки программного обеспечения или полярности тока).
4. С дружелюбным интерфейсом легким для того чтобы работать.
5. Все виды параметров управления можно отрегулировать в целом числе. Он визуальный и простой в использовании.
6. С двумя режимами работы: Автоматический запуск и ручной запуск.
7. С функцией защиты от перенапряжения и пониженного напряжения.
8. С функцией защиты от отключения питания, поэтому данные не потеряются.
9. С низким входным сопротивлением сигнала тока 0,01 Ом.
3. Условия обслуживания:
1. Высота не превышает 2500 м.
2. Окружающая среда:-25 ~ + 50.
3. Относительная Влажность:<50% при 40 и <90% при 20.
4. Отсутствие сильной вибрации в месте установки.
4. Настройка:
Предупреждение: В процессе настройки пользователю необходимо следовать указанным ниже пунктам. Пункты, отмеченные *, соответствуют работе регулятора в режиме управления реактивной мощностью.

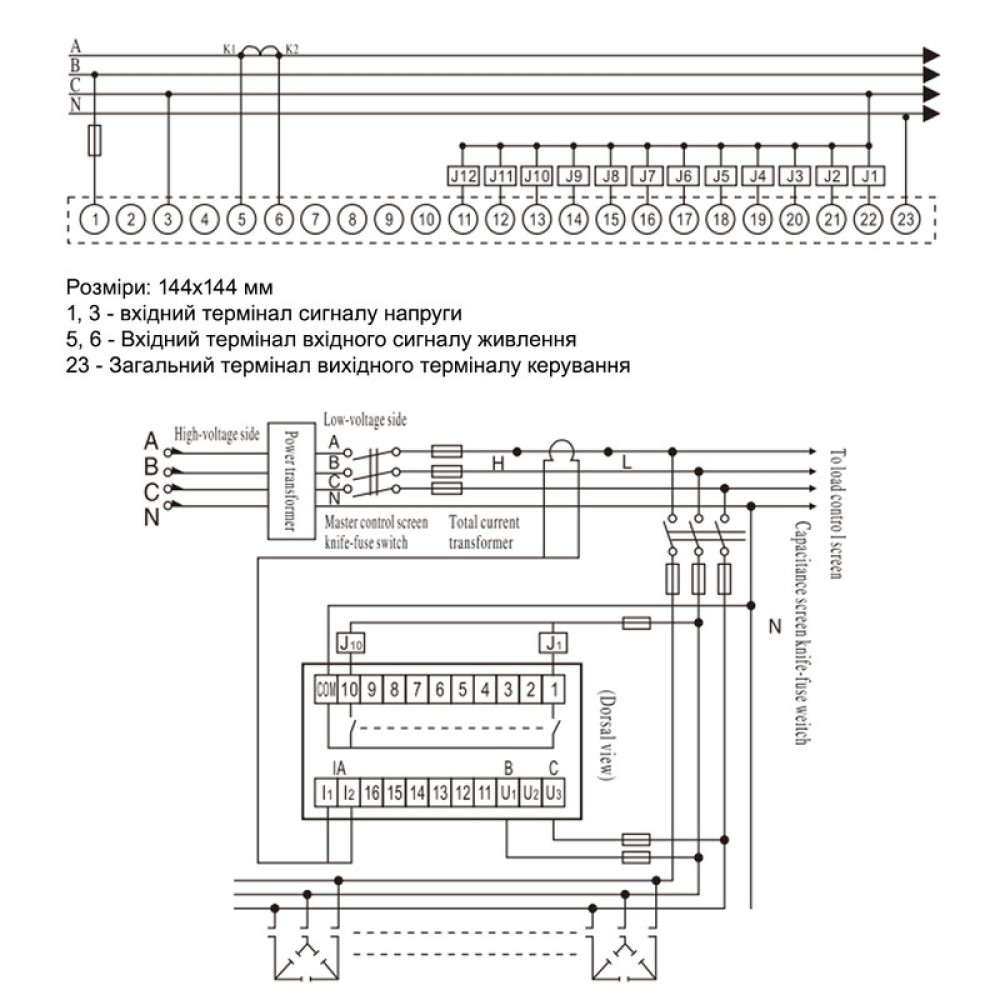

а. Сборку компенсирующей системы осуществляйте в соответствии с коммутационной схемой, затем для устранения ошибок, которые могут нести серьезную опасность, проведите детальное тестирование.
б. При включении компенсирующего устройства регулятор входит в автоматический режим.
в*. Введите коэффициент трансформации трансформатора тока, подробнее в разделе ""установкапараметров"".
г*. Введите емкость конденсаторов каждой ветви, подробнее в разделе ""установка параметров"".
д. Для входа в режим ручного управления нажмите кнопку ""MENU"". Используйте этот режим для настройки системы и проверки правильности подключений. Для подключения группы конденсаторов нажмите кнопку ""INCREASING"", для отключения группы конденсаторов нажмите кнопку ""DECREASING"".

---

Рабочее напряжение (Un):	380 В
Рабочая частота:	50/60 Гц
Рабочая мощность:	<12 ВА
Рабочая температура:	-20 до +50°C
Диапазон измерения тока:	0,5 мА - 5А
Точность измерения:	± 1%
Коэффициент трансформатора тока:	5/5A - 9999/5A
Время отклика:	0,4 сек - 250 сек
Время разряда:	0,4 сек - 250 сек
Количество шагов:	6 шагов
Тип подключения:	Вставной терминал
Контакт:	Резистивная нагрузка 3A/250VAC
Вес:	<850 г
Размеры отверстий в панели:	144 мм x 144 мм
Класс защиты:	IP40
Рабочая высота:	<2000 метров
