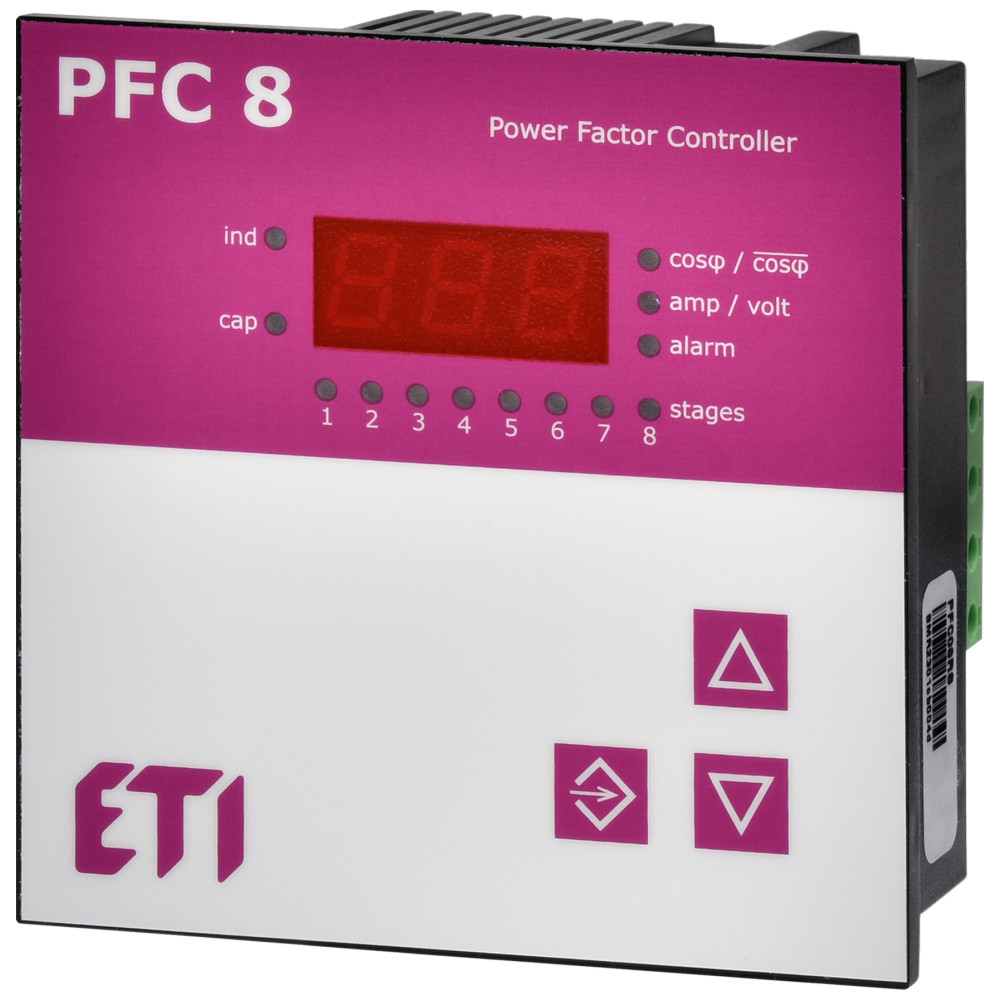

Регулятор реактивной мощности на 8 ступеней 400В [4656906] PFC 8 RS ETI

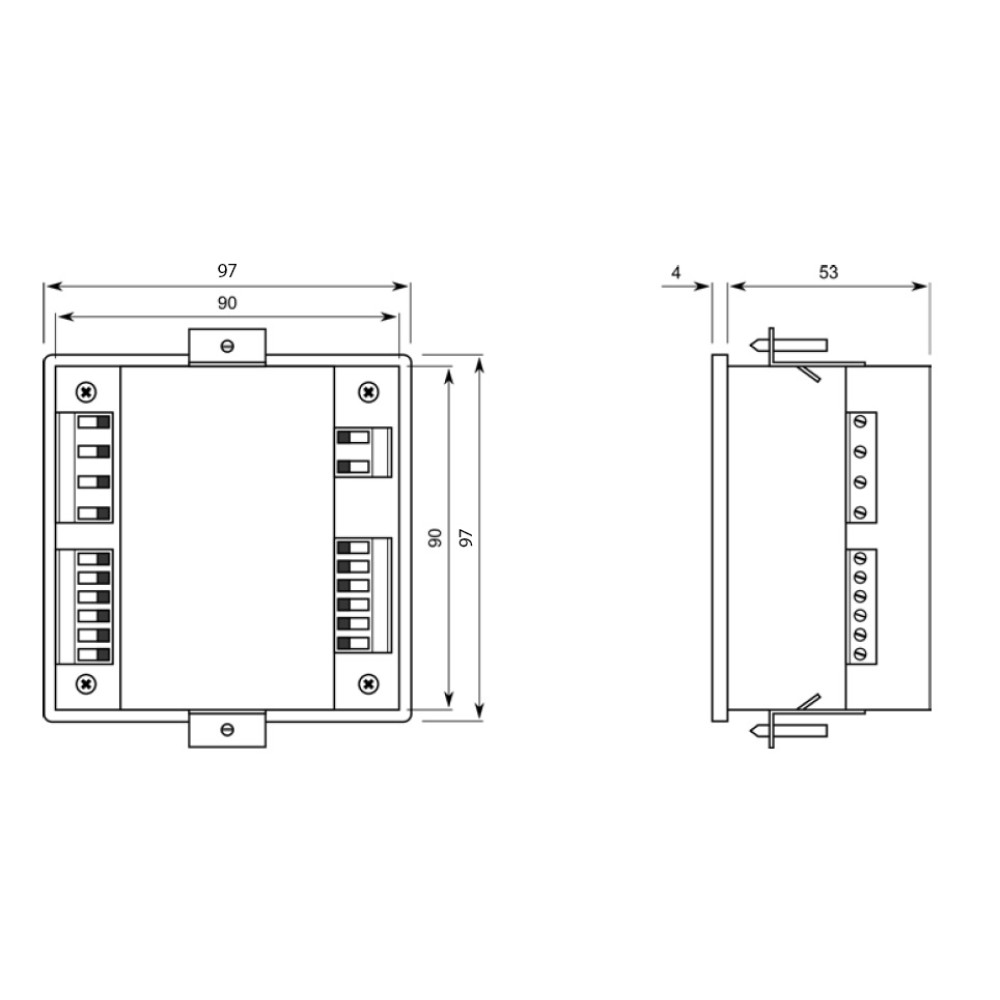

Регулятор реактивної потужності PFC 8 RS (8 ступенів, 97х97), 4656906

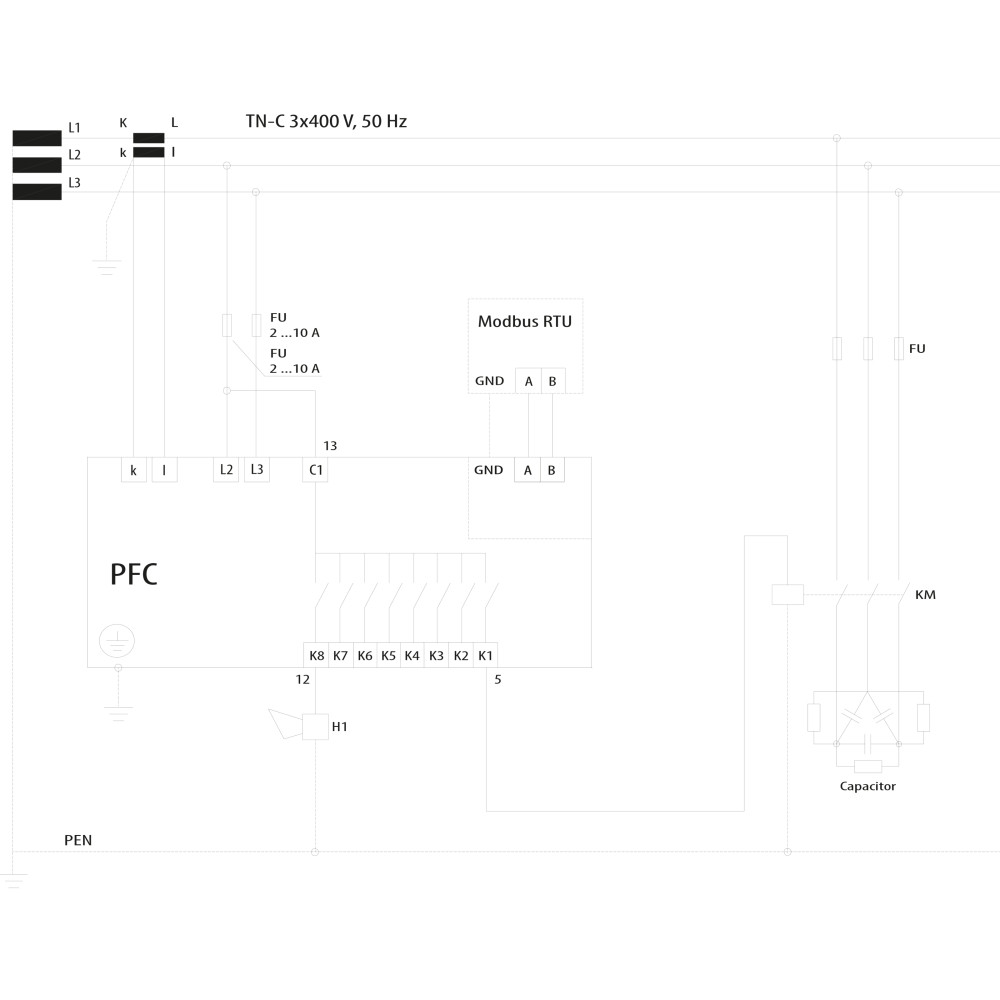

Регулятор коэффициента мощности оцифровывает линейное напряжение, которое измеряется между двумя фазами, и ток в третьей фазе. Затем, исходя из этих значений, прибор вычисляет коэффициент мощности, эффективные значения напряжения и тока, гармоническое искажение по напряжению и току. Расчет требуемой мощности для компенсации производится с помощью заданного требуемого значения коэффициента реактивной мощности в приборе. На основании этих значений регулятор подключает или отключает конденсаторные ступени.

- В пределах каждого уровня мощности для обеспечения равномерного ресурса конденсаторных банок, регулятор использует метод кольцевого переключения, при котором для обеспечения необходимого уровня мощности подключается наиболее отключенная степень. Это делается с целью обеспечения оптимального уровня компенсации за один цикл регулирования с минимальным количеством подключенных степеней.
- Оптимизация количества циклов: оптимальная регулировка достигается в одном цикле с минимальным количеством переключаемых ступеней. Контроллер заранее определяет необходимую мощность компенсации и сразу может подключить или отключить несколько степеней в одном цикле.

Преимущества:
• контроль параметров: U, I, P, Q, S, cos, THDU, THDI, гармоник (до 19-го порядка),
• три метода регулирования (APFR по умолчанию);
• автоматическая или ручная настройка параметров;
• автоматическое или ручное определение подключенных ступеней конденсаторов;
• универсальный вход для подключения вторичной обмотки т.е. ../1A и ../5A;
• внутренний датчик температуры;
• разные уровни t° для управления вентилятором и отключения ступеней установки;
• контроль операций переключения и времени работы;
• настройка разряда конденсаторов и минимального времени реакции для каждой ступени;
• память для минимальных и максимальных значений;
• последняя степень регулятора может быть использована в качестве аварийного выхода;
• программируемые выходные контакты аварийной сигнализации, только PFC 12 RS.
