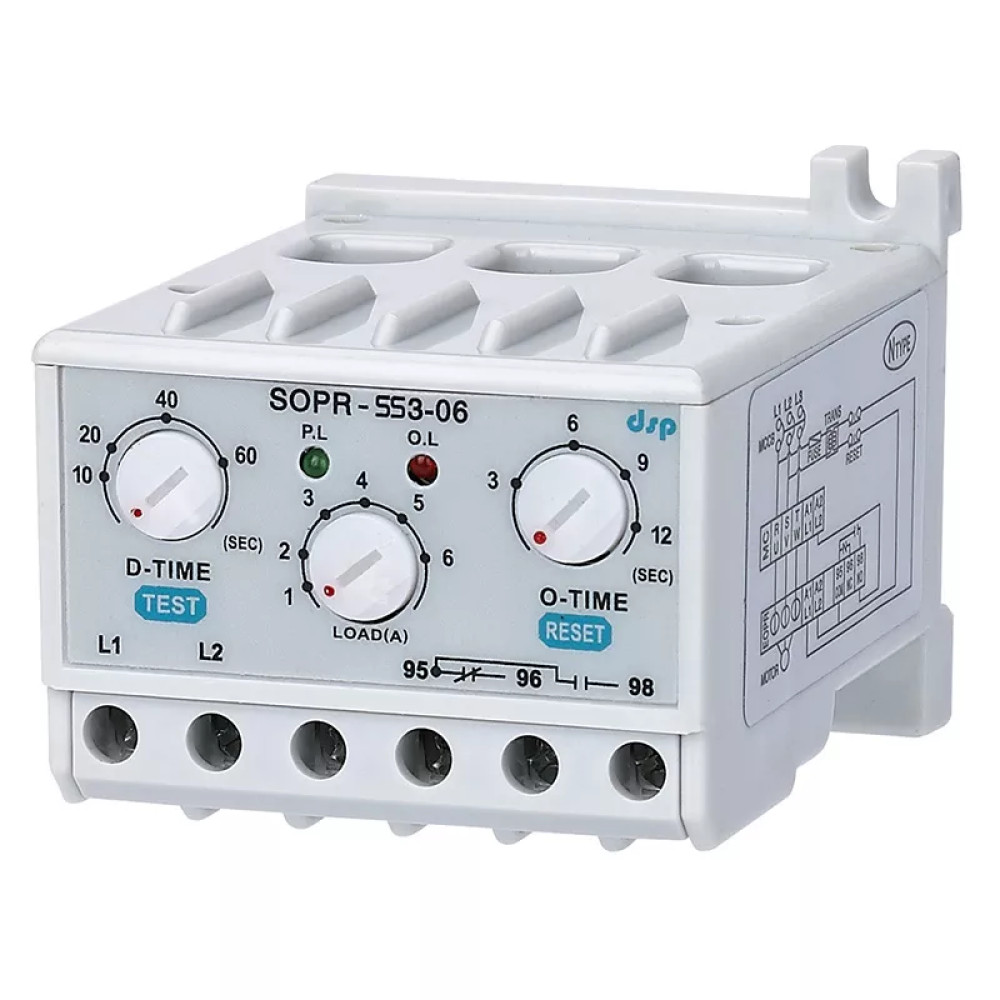

Реле захисту двигуна 1-6A AC 380V [SOPR-SS3-06-440] Samwha

Електронне реле захисту двигуна Samwha-Dsp SOPR-SS3-440, SOPR-SS3-06-440

---

Особливості:

▪ Супер маленький;
▪ Захист від перевантаження по струму; ▪ Окремий набір для кожної затримки операції, час затримки операції;
▪ Широкий діапазон установки;
▪ Широкий діапазон робочої напруги;
▪ Індикатор роботи та ідентифікація фактичного струму (світлодіодний);
▪ Ручне/Електричне скидання;
▪ Навколишнього середовища без урахування;
▪ Низьке енергоспоживання;
▪ (Без вивільнення напруги/безпеки) → Тип N;
※ Однофазний, трифазний доступний (без вивільнення Вольт / безпечної роботи) → N.

Захист

Час спрацювання (відключення) захисного елемента
Перевантаження струмом = O-TIME
Обрив фази = O-TIME
Заблокований ротор = D-TIME+O-TIME

Налаштування

Після завершення установки необхідно виконати такі настройки.
Ручка налаштування: D-TIME(Час затримки) Встановіть час на 2-3 секунди більше запуску двигуна.
Ручка: O-TIME(Час роботи при перевантаженні струмом) Встановлюється менше часу роботи двигуна при перевантаженні струмом.
Ручка: Load(Rated Current) Встановіть значення понад 110% від номінального струму двигуна та менше 120% від його робочого струму.

---

Діапазон струму	1-6A
Робоча напруга (Un)	180-460V AC
Робоча частота	50/60Hz
Робоча потужність	< 2 Вт
Робоча температура	-20 ℃ · + 55 ℃
Очікування (t)	D-Time 0,2-60 сек. O-Time 0,2-12 сек.
Асиметричний набір	% ± 10
Контакт	5А 250V AC резистивне навантаження

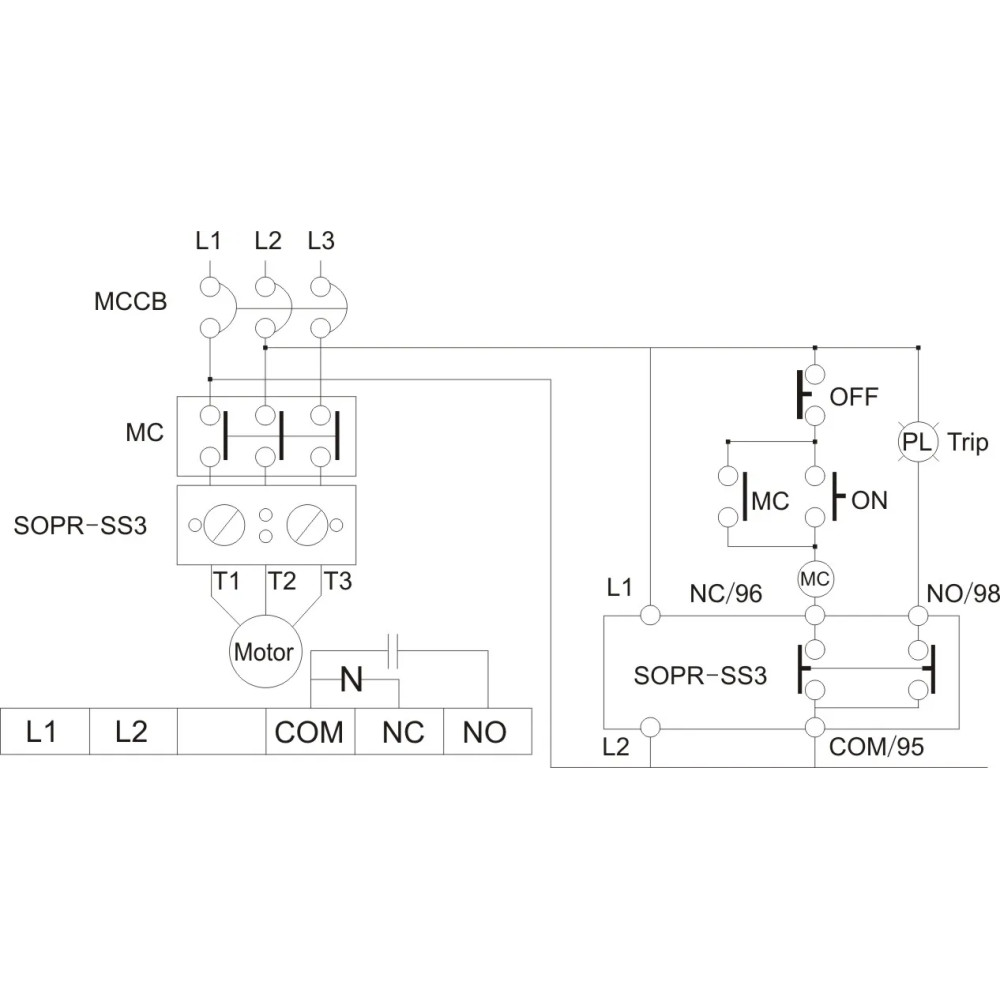

Схеми підключення	35 мм DIN-рейка або панель
