Розчеплювач 100-415V AC/DC [A9A26946] iMX+OF Schneider Electric

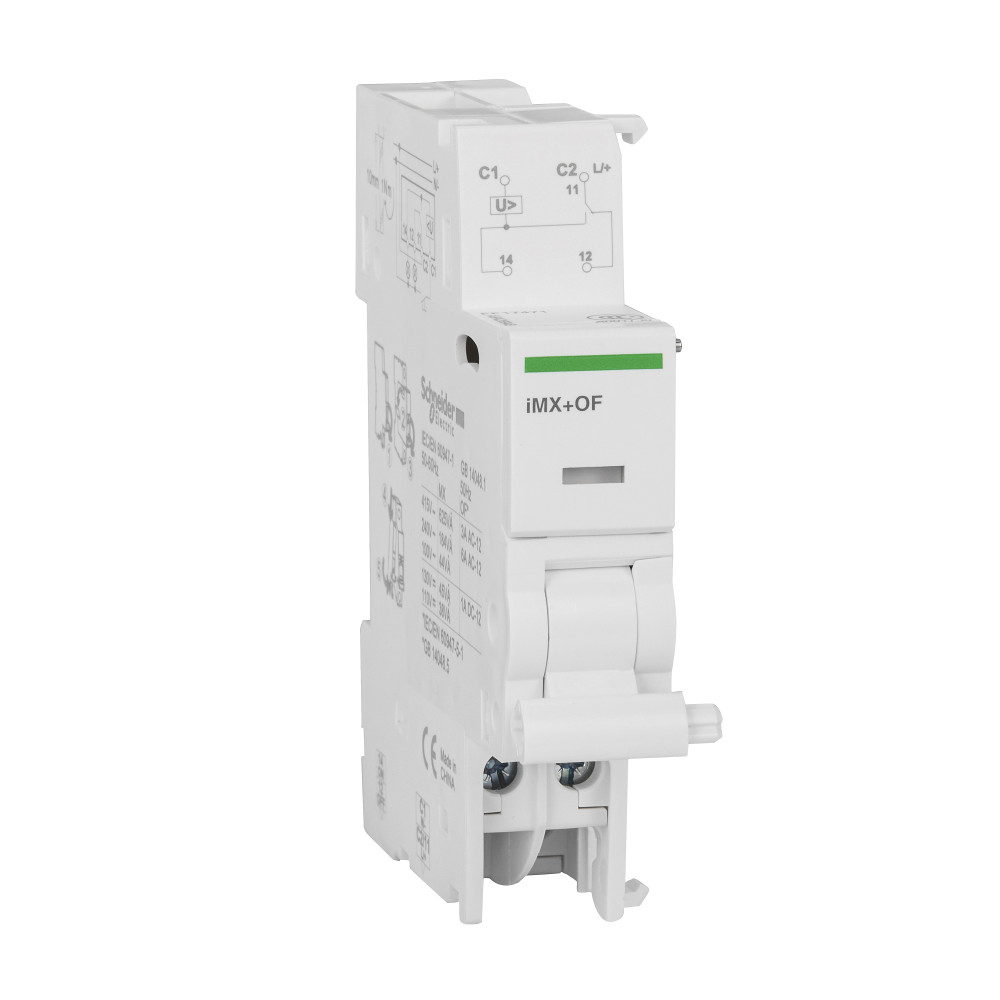

Розчеплювач iMX+OF 100-415В~, A9A26946

---

Допоміжний електричний розчеплювач Acti9 iMX+OF є розчеплювачем із шунтовим розчеплювачем із розмикаючим/замикаючим допоміжним контактом. Він призначений Acti9 iC60, iID, iDPN Vigi. Цей пристрій включає в себе контакт OF розмикання/замикання для індикації положення пов’язаного пристрою. Аварійна зупинка нормально відкритою кнопкою. Розчіплювач відключає пов’язаний пристрій, при комутації аварійної кнопки. Ширина 2 модулі по 9 мм. Номінальна робоча напруга Ue становить від 100 до 415 В змінного струму або від 110 до 130 В постійного струму. Робоча частота 50 Гц або 60 Гц. Номінальний робочий струм Ie становить 6 А при 24 В постійного струму, 2 А при 48 В постійного струму, 1,5 А при 60 В постійного струму, 1 А при 130 В постійного струму. Номінальний робочий струм Ie становить 6 А при 24 В змінного струму до 240 В змінного струму, 3 А при 415 В змінного струму. На передній панелі є світловий механічний індикатор стану, червоний. Призначений для встановлення на DIN-рейку. Колір виробу білий (RAL9003). Робоча температура від -25°C до +50°C. Температура зберігання від -40°С до +85°С. Цей продукт відповідає стандартам МЕК 60947-5-1.

---

Тип виробу або компоненту	Незалежний розчіплювач з OC контактом
[Uc] напруга схеми керування	110...130 В Постійний струм
Робоча температура навколишнього середовища	-35-70 °C
Стандарти	МЕК 60947-5-1
Тропічне виконання	2 відповідно до МЕК 60947-5-1
Монтажна опора	DIN-рейка
Сумісність серії	Acti9 (Acti9 iC40)
Кількість модулів Ш = 9 мм	2
Сумісність гребінчастих шин і розподільчих	верхній: Так
Клеми підключення	Клемна колодка - 1 кабель(і) 4-4 мм2 - гнучкий
Спосіб кріплення	Затисканням
Температура навколишнього повітря для зберігання	-40-85 °C
Відносна вологість	95-95 % на 55-55 °C
Місцева сигналізація	Індикатор дії
Колір	Білий
Ширина	18 мм
Момент затягування	1-1 Н.м
Сумісність продуктів	подвійна клема
Сигнальні контакти	1 C/O
Виробник	Schneider Electric
Країна виробник	Бельгія
