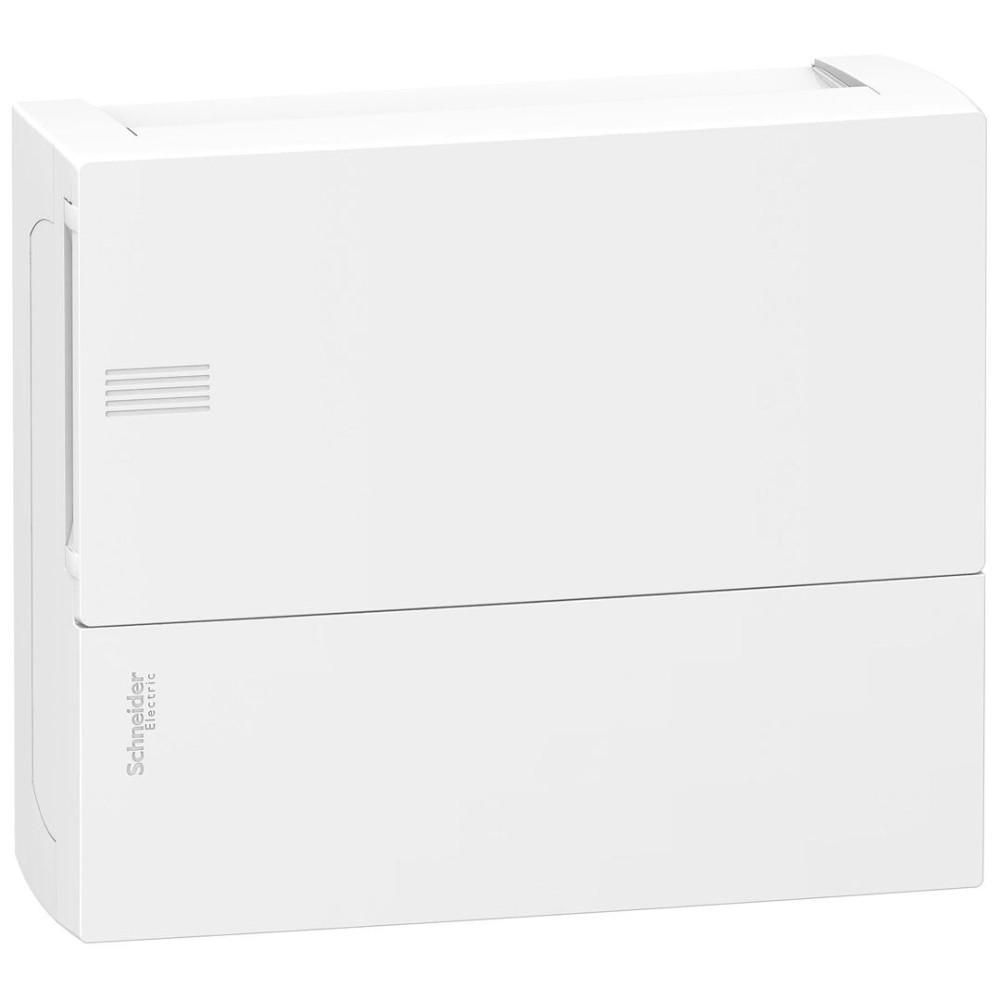

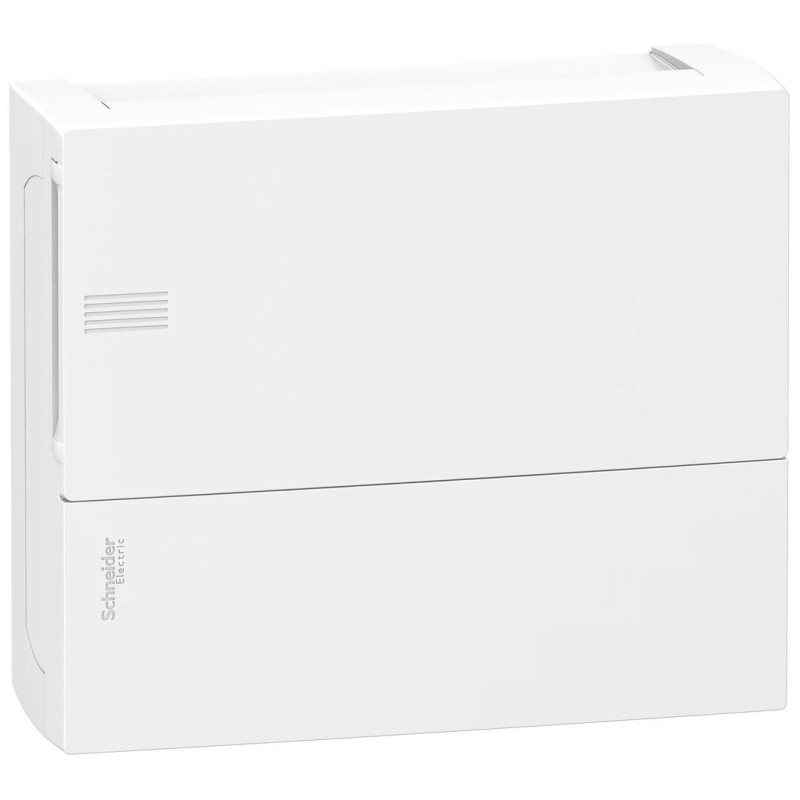

Розподільчий щит 12 модулів пластик 228х268х101.5мм навісний білі двері [MIP12112] Schneider Electric

Щит Resi9 MP 1ряд/12 модулів навісний білі двері, MIP12112

---

Resi9 MP є щитом для встановлення модульного обладнання, поверхневого монтажу. Цей пластиковий щит має розмір 1 ряд, 12 модулів по 18 мм. В нього може бути встановлено всі типи модульного обладнання, що монтується на DIN-рейку. Ступінь захисту IP40. В комплект поставки входять білі двері. Колір лицьової сторони білий (RAL 9003). Щит призначений для нового встановлення або замінити старого щита у житлових приміщеннях. Він оснащений асиметричною DIN-рейкою 35 мм. Він поставляється з 2 клемними блоками з гвинтовими клемами: 1 заземлення та 1 нейтраль. Клемний блок заземлення має 8 вихідних клем (1x16 мм² + 4x10 мм² + 3x6 мм²). Клемний блок нейтралі має 8 вихідних клем (1x16 мм² + 4x10 мм² + 3x6 мм²). Номінальний струм In до 63А. Він відповідає стандартам МЕК 60439-1 і 3, МЕК 60670-1 і 24. Загальні розміри (Ш) 268 мм x (В) 228 мм x (Г) 102 мм. Щит виготовлений з технопластику (задня частина та передня). Двері виготовлені з технопластику. Стійкість пластику до полум'я та аномального тепла становить 650°C для дверей, задньої частини та передньої панелі. Ступінь ударозахисту IK07. Робоча температура від -25°C до 60°C.

---

Діапазон	Resi9
Назва продукту	Resi9 MP
Тип виробу або компоненту	Огорожа
Тип щита	Модульний щит
Кількість модулів 18 мм в ряду	12
Кількість горизонтальних рядів	1
Тип дверей	Рівний
Ширина	Зовні 268 мм
Висота	Зовні 228 мм
Глибина	Зовні 101,5 мм
Кріплення корпусу	Поверхня
Кількість модулів Ш = 9 мм	24
Загальна кількість модулів шириною 18 мм	12
[In] номінальний струм	63 А
Тип рейки	35 мм асиметрична рейка
Опис монтажної плати	Без монтажної пластини
Кабельний вхід	1 голий фланець 1 з'єднувальний фланець
Функція термінального блоку	Земля / нейтраль
Кількість клемних блоків	1 Земля (Гвинтовий) с 8 1 Нейтральний (Гвинтовий) с 8
Розподільчий блок відводів	1 x 16 мм² для Земля 1 x 16 мм² для Нейтральний 3 x 6 мм² для Земля 3 x 6 мм² для Нейтральний 4 x 10 мм² для Земля 4 x 10 мм² для Нейтральний
Матеріал корпусу	Задня частина Технопластичний Двері Технопластичний Передня панель Технопластичний
Внутрішня глибина	80 мм
Колір	Двері Білий (RAL 9003) Передня панель Білий (RAL 9003)
Сегмент ринку	Житловий Невеликі комерційні
Стандарти	IEC 61439-1 IEC 61439-3 IEC 60670-1 IEC 60670-24
Знак якості	IMQ
Вогнестійкість	Двері 650 °C Задня частина 650 °C Передня панель 650 °C
Ступінь захисту IP	IP40
Ступінь захисту ІК	IK07
Робоча температура навколишнього повітря	-25…60 °C
Гарантія	18 місяців
