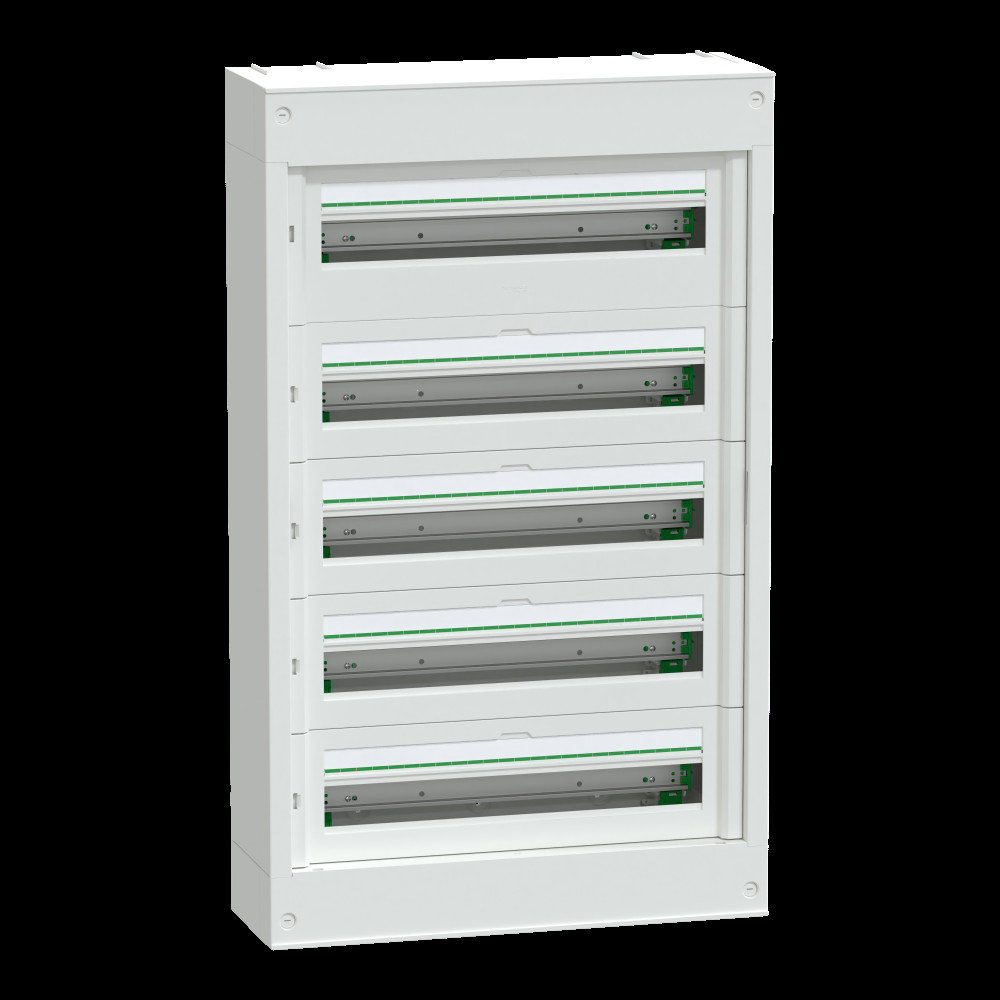

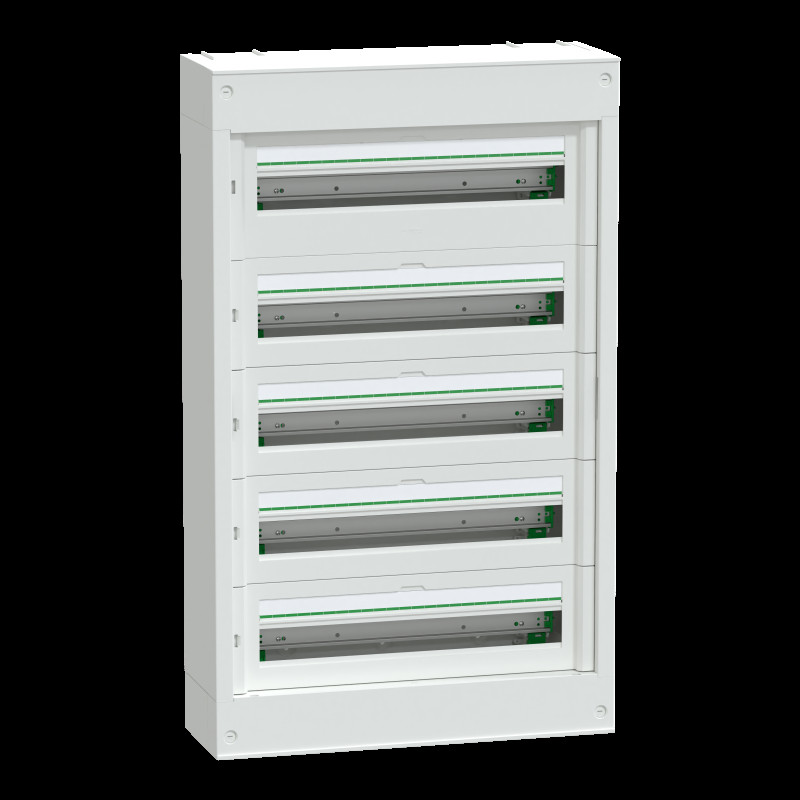

Розподільчий щит 120 модуля металевий 956x570x191мм IP30 навісний [LVSST524] PrismaSeT S Schneider Electric

Розподільчий щит навісний 5 рядів 24 модулі S, LVSST524

---

Розподільчий щит навісний PrismaSeT S. Зроблений з металу та пластику, щит містить 5 рядів по 24 модулі ( 18мм2). У щиті можна розмістити всі типи модульних розподільних пристроїв. У першому ряду щита збільшений простір для розміщення вхідного автоматичного вимикача або NSXm 160, оснащеного, за необхідності, пристроем диференційного захисту. Щит призначений для встановлення всередині приміщень. Ступінь захисту IP41 ( з дверима ) і IP30 ( без дверей ). Колір корпусу, пластрону білий (RAL 9003). Щит призначений для використання у житлових та промислових секторах. Щит розреблено для електриків, він ергономічний та гнучкий у встановленні. Кабелі можуть вводитися через верхню або нижню частину щита за допомогою зйомних пластин для введення кабелів. Можливо вводити кабелі, шини та кабельні короби. Щит поставляється в зібраному вигляді. Оснащений 5 DIN-рейками. Рейки зйомні, що полегшує прокладання кабелів та технічне обслуговування. Комплектується з 1 клемним блоком заземлення. Клемний блок забезпечує 72 виходи (9x25 мм2 + 63x4 мм2). Щит може вмістити вертикальний розподільний блок Acti9 VDIS 24 модулі. З щитом комплектуються: 5 захисних пластин, 3 кабельні зажими, 5 пластронів, 5 заглушок. Клас електричної ізоляції II. Номінальна напруга ізоляції Ui 400 В. Категорія перенапруги II. Номінальний струм In 160 А. Відповідає стандартам МЄК 61439-1, 2 і 3. Загальні розміри: (Ш) 570 мм2x (В) 956 мм2x (Г) 191 мм2 Вага виробу 17,840 кг.

---

Серія продукту	PrismaSeT
Кількість горизонтальних рядів	5
Кількість модулів шириною 18 мм на ряд	24
Загальна кількість модулів шириною 18 мм	120
Кількість модулів Ш = 9 мм	240
Кількість клемних блоків	1 Земля з 72 випереджає
Ступінь ударозахисту	IK09 З дверкою
Робоча температура навколишнього середови	-25-60 °C
[In] номінальний струм	160 А
Стандарти	МЕК 61439-3
Кабельний ввід	Знімні пластини
[Ui] номінальна напруга ізоляції	400 В
Ширина	570 мм
Висота	956 мм
Глибина	191 мм
Маса нетто	17.840 кг
Тип рейки	симетричний DIN
Клас електричної ізоляції	клас II
Матеріал корпусу	Метал
Ступінь захисту	IP41 З дверкою
Розподільчий блок відводів	9 x 25 mm2 + 63 x 4 mm2 для Земля
Вогнестійкість	front plate: 750 °C відповідно до МЕК 60695-2-11
Колір	front plate: Білий (RAL 9003)
Категорія перенапруги	II
Опис монтажної плати	без монтажної пластини
Країна виробник	Польща
Виробник	Schneider Electric
