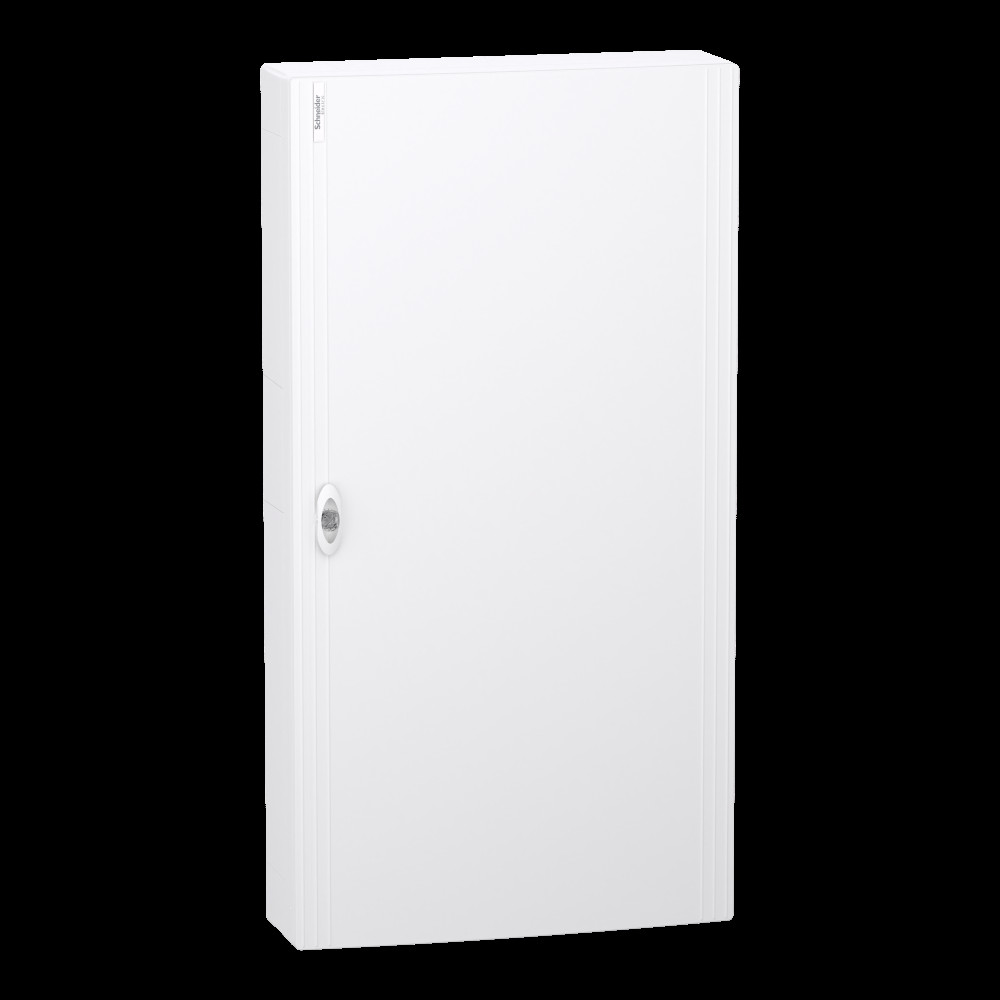

Розподільчий щит 144 модуля пластик навісний 1050x550x168мм білі двері [LVSXQ624] PrismaSeT XS Schneider Electric

Розподільчий щит навісний 6Р 24М білі двері XS, LVSXQ624

---

Розподільчий щит навісний PrismaSeT XS. Зроблений з металу та пластику, щит містить 6 рядів по 24 модулі ( 18мм2). У щиті можна розмістити всі типи модульних розподільних пристроїв. Щит призначений для встановлення всередині приміщень. Ступінь захисту IP40 ( при закритих дверях ). Комплектується суцільними дверима. Колір корпусу, пластрону і дверей білий (RAL 9003). Щит призначений для використання у житлових та промислових секторах. Щит розреблено для електриків, він ергономічний та гнучкий у встановленні. Кабелі можуть вводитися через верхню або нижню частину щита за допомогою зйомних пластин для введення кабелів. Можливо вводити кабелі, шини та кабельні короби. Оснащений 1 задньою панеллю та 6 DIN-рейками. Рейки зйомні, що полегшує прокладання кабелів та технічне обслуговування. Комплектується з 1 клемним блоком заземлення та 1 клемним блоком нейтралі. Клемний блок заземлення забезпечує 72 виходи (9x25 мм2 + 63x4 мм2). Клемний блок нейтралі має 84 виходи (6x (3x25 мм2 + 11x4мм2)). Щит може вмістити вертикальний розподільний блок Acti9 VDIS 24 модулі. З щитом комплектуються: 6 маркувальних наборів, 6 захисних пластин, 2 заглушки та елементи кріплення кабелів. Клас електричної ізоляції II. Номінальна напруга ізоляції Ui 400 В. Категорія перенапруги II. Номінальний струм In 125А. Розсіювана потужність 100 Вт. Повністю відповідає стандартам МЄК 60670-1 і 24, 61439-1 і 3. Загальні розміри: (Ш) 550 мм2x (В) 1050 мм2x (Г) 168 мм2

---

Серія продукту	PrismaSeT
Кількість горизонтальних рядів	6
Кількість модулів шириною 18 мм на ряд	24
Загальна кількість модулів шириною 18 мм	144
Кількість модулів Ш = 9 мм	288
Кількість клемних блоків	1 Нейтральний з 84 випереджає
Ступінь ударозахисту	IK09 with closed door
Робоча температура навколишнього середови	-25-60 °C
[In] номінальний струм	125 А
Стандарти	МЕК 61439-3
Кабельний ввід	Знімні пластини
[Ui] номінальна напруга ізоляції	400 В
Ширина	550 мм
Висота	1050 мм
Глибина	168 мм
Маса нетто	19.550 кг
Тип рейки	симетричний DIN
Клас електричної ізоляції	клас II
Матеріал корпусу	Пластик
Ступінь захисту	IP40 with closed door
Розподільчий блок відводів	6 x (3 x 25 mm2 + 11 x 4 mm2) для Нейтральний
Вогнестійкість	front plate: 650 °C відповідно до МЕК 60695-2-11
Колір	Двері: Білий (RAL 9003)
Категорія перенапруги	II
Опис монтажної плати	без монтажної пластини
Внутрішня глибина	155 мм
Країна виробник	Італія
Виробник	Schneider Electric
