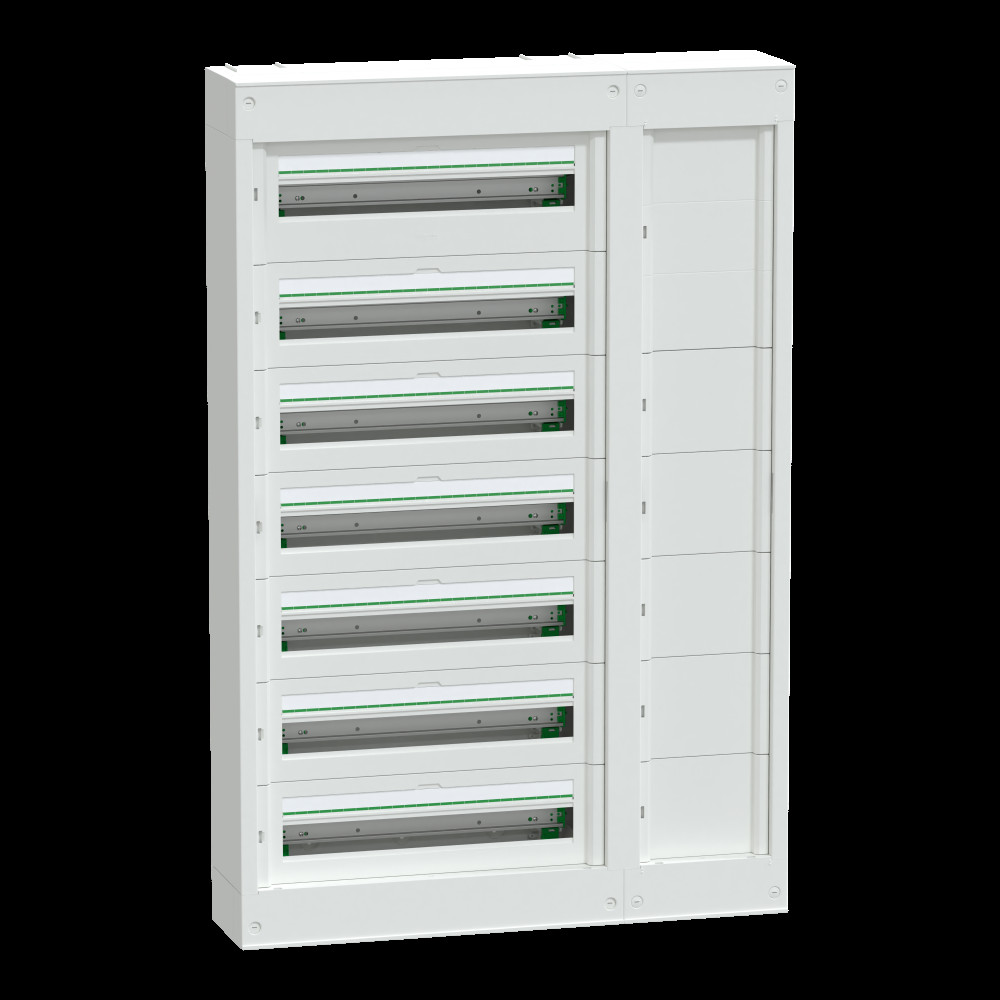

Розподільчий щит 168 модуля металевий 1256x820x191мм IP30 навісний з розподільчим каналом [LVSSD724] PrismaSeT S Schneider Electric

Щит навісний з розподільчим каналом 7Р 24М S, LVSSD724

---

Розподільчий щит навісний PrismaSeT XS, оснащений бічними каналами. Зроблений з металу та пластику, щит містить 7 рядів по 24 модулі ( 18мм2). У ньому можна розмістити всі типи модульних розподільчих пристроїв. Щит та бічний канал мають збільшений простір у першому ряду для розміщення вхідного автоматичного вимикача або NSXm 160, оснащеного, за необхідності, пристроем диференційного захисту. Щит призначений для встановлення всередині приміщень. Ступінь захисту IP41 ( з дверима ) і IP30 ( без дверей ). Колір корпусу, пластрону білий (RAL 9003). Щит призначений для використання у житлових та промислових секторах. Щит розреблено для електриків, він ергономічний та гнучкий у встановленні. Кабелі можуть вводитися через верхню або нижню частину щита за допомогою зйомних пластин для введення кабелів. Можливо вводити кабелі, шини та кабельні короби. Щит поставляється в зібраному вигляді. Оснащений 7 DIN-рейками. Рейки зйомні, що полегшує прокладання кабелів та технічне обслуговування. Комплектується з 1 клемним блоком заземлення. Клемний блок забезпечує 96 виходів (12x25 мм2 + 84x4 мм2). Щит може вмістити вертикальний розподільний блок Acti9 VDIS 24 модулі. З щитом комплектуються: 7 захисних пластин, 6 кабельних зажимів, 7 пластронів, 7 заглушок. Клас електричної ізоляції II. Номінальна напруга ізоляції Ui 400 В. Категорія перенапруги II. Номінальний струм In 160 А. Відповідає стандартам МЄК 61439-1, 2 і 3. Загальні розміри: (Ш) 820 мм2x (В) 1256 мм2x (Г) 191 мм2 Вага виробу 31,360 кг.

---

Серія продукту	PrismaSeT
Кількість горизонтальних рядів	7
Кількість модулів шириною 18 мм на ряд	24
Загальна кількість модулів шириною 18 мм	168
Кількість модулів Ш = 9 мм	336
Кількість клемних блоків	1 Земля з 96 випереджає
Ступінь ударозахисту	IK09 З дверкою
Робоча температура навколишнього середови	-25-60 °C
[In] номінальний струм	160 А
Стандарти	МЕК 61439-3
Кабельний ввід	Знімні пластини
[Ui] номінальна напруга ізоляції	400 В
Ширина	820 мм
Висота	1256 мм
Глибина	191 мм
Маса нетто	31.360 кг
Тип рейки	симетричний DIN
Клас електричної ізоляції	клас II
Матеріал корпусу	Метал
Ступінь захисту	IP41 З дверкою
Розподільчий блок відводів	12 x 25 mm2 + 84 x 4 mm2 для Земля
Вогнестійкість	front plate: 750 °C відповідно до МЕК 60695-2-11
Колір	front plate: Білий (RAL 9003)
Категорія перенапруги	II
Опис монтажної плати	без монтажної пластини
Країна виробник	Польща
Виробник	Schneider Electric
