Розподільчий щит 24 модуля пластик 377х294х98мм вбудований білі двері [MIP22212] Schneider Electric

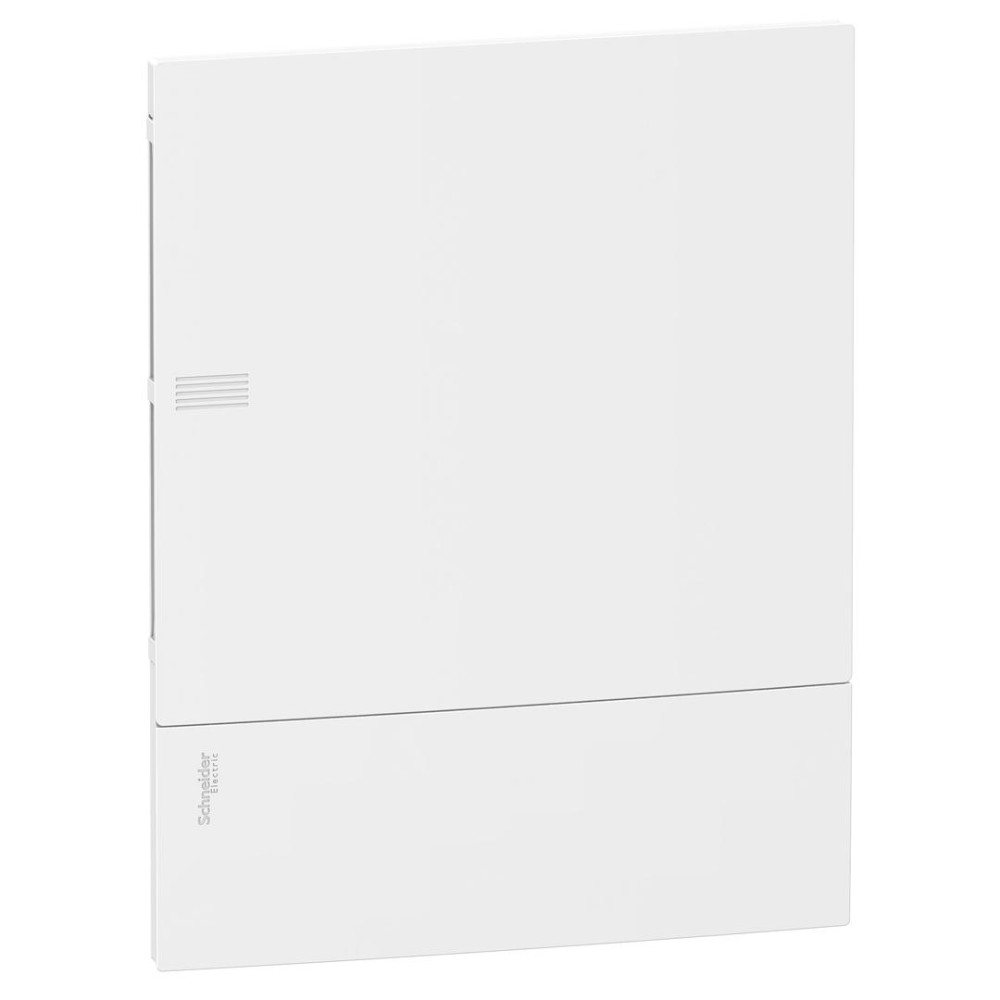

Щит Resi9 MP 2 ряди/24 модулі врізний білі двері, MIP22212

---

Resi9 MP є щитом для встановлення модульного обладнання, внутрішнього монтажу. Цей пластиковий щит має розмір 2 ряди по 12 модулів по 18 мм. В нього може бути встановлено всі типи модульного обладнання, що монтується на DIN-рейку. Ступінь захисту IP40. В комплект поставки входять білі двері. Колір лицьової сторони білий (RAL 9003). Щит призначений для нового встановлення або замінити старого щита у житлових приміщеннях. Він оснащений асиметричною DIN-рейкою 35 мм. Він поставляється з 2 клемними блоками з гвинтовими клемами: 1 заземлення та 1 нейтраль. Клемний блок заземлення має 16 вихідних клем (2x16 мм² + 6x6 мм² + 8x10 мм² + 8x10 мм²). Клемний блок нейтралі має 16 вихідних клем (2x16 мм² + 6x6 мм²). Номінальний струм In до 63А. Він відповідає стандартам МЕК 60439-1 і 3, МЕК 60670-1 і 24. Загальні розміри (Ш) 294 мм x (В) 377 мм x (Г) 98 мм. Щит виготовлений з технопластику (задня частина та передня). Двері виготовлені з технопластику. Стійкість пластику до полум'я та аномального тепла становить 750°C для дверей і лицьової сторони та 850°C для задньої частини. Ступінь ударозахисту IK07. Робоча температура від -25°C до 60°C.

---

Діапазон	Resi9
Назва продукту	Resi9 MP
Тип виробу або компоненту	Огорожа
Тип щита	Модульний щит
Кількість модулів 18 мм в ряду	12
Кількість горизонтальних рядів	2
Тип дверей	Рівний
Ширина	Настінний 270 мм Зовні 294 мм
Висота	Настінний 353 мм Зовні 377 мм
Глибина	Зовні 18 мм Настінний 80 мм Всього 98 мм
Кріплення корпусу	Врівень
Кількість модулів Ш = 9 мм	24
Загальна кількість модулів шириною 18 мм	24
[In] номінальний струм	63 А
Тип рейки	35 мм асиметрична рейка
Опис монтажної плати	Без монтажної пластини
Кабельний вхід	Попередньо вирізані отвори
Функція термінального блоку	Земля / нейтраль
Кількість клемних блоків	1 Земля (Гвинтовий) с 16 1 Нейтральний (Гвинтовий) с 16
Розподільчий блок відводів	2 x 16 мм² для Земля 2 x 16 мм² для Нейтральний 6 x 6 мм² для Земля 6 x 6 мм² для Нейтральний 8 x 10 мм² для Земля 8 x 10 мм² для Нейтральний
Матеріал корпусу	Задня частина Технопластичний Двері Технопластичний Передня панель Технопластичний
Внутрішня глибина	76 мм
Колір	Двері Білий (RAL 9003) Передня панель Білий (RAL 9003)
Сегмент ринку	Невеликі комерційні Житловий
Стандарти	IEC 61439-1 IEC 61439-3 IEC 60670-1 IEC 60670-24
Знак якості	IMQ
Вогнестійкість	Двері 650 °C Задня частина 650 °C Передня панель 650 °C
Ступінь захисту IP	IP40
Ступінь захисту ІК	IK07
Робоча температура навколишнього повітря	-25…60 °C
Гарантія	18 місяців
