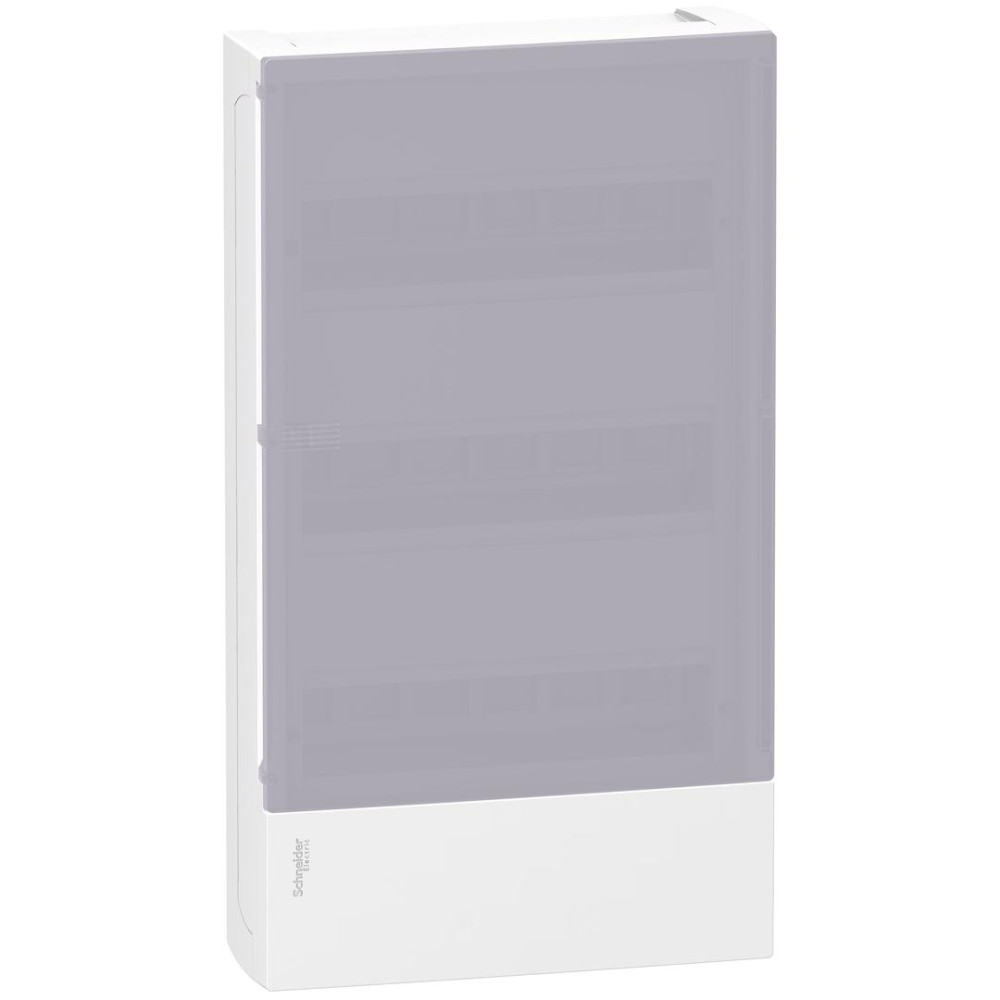

Распределительный щит 36 модулей пластик 478х268х102мм навесной дымчатая дверь [MIP12312T] Schneider Electric

Щит Resi9 MP 3рядА/36 модулей навесной дымчатая дверь, MIP12312T

---

Resi9 MP представляет собой щит для установки модульного оборудования, поверхностного монтажа. Этот пластиковый щит имеет размер 3 ряда по 12 модулей по 18 мм. В него могут быть установлены все типы модульного оборудования, монтируемого на DIN-рейку. Степень защиты IP40. В комплект поставки входит прозрачная дверь. Цвет лицевой стороны белый (RAL 9003). Щит предназначен для новой установки или заменить старый щит в жилых помещениях. Он оснащен ассиметричной DIN-рейкой 35 мм. Он поставляется с 2 клеммными блоками с винтовыми клеммами: 1 заземление и 1 нейтраль. Клеммный блок заземления имеет 20 выходных клемм (2x16 мм² + 9x10 мм² + 9x6 мм²). Клеммный блок нейтрали имеет 20 выходных клемм (2x16 мм² + 9x10 мм² + 9x6 мм²). Номинальный ток In до 63А. Он соответствует стандартам МЭК 60439-1 и 3, МЭК 60670-1 и 24. Общие размеры (Ш) 268 мм x (В) 478 мм x (Г) 102 мм. Щит изготовлен из технопластика (задняя и передняя). Дверь изготовлена из технопластика. Устойчивость пластика к пламени и аномальному теплу составляет 650°C для дверей, задней части и передней панели. Степень ударозащиты IK07. Рабочая температура от -25°C до 60°C.

---

Диапазон	Resi9
Название продукта	Resi9 MP
Тип изделия или компонента	Шкаф
Тип щита	Модульный щит
Количество модулей 18 мм в ряду	12
Количество горизонтальных рядов	3
Тип двери	Полупрозрачный
Ширина	Снаружи 268 мм
Высота	Снаружи 478 мм
Глубина	Снаружи 102 мм
Монтаж щита	Поверхность
Количество модулей Ш = 9 мм	24
Общее количество модулей шириной 18 мм	36
[In] номинальный ток	63 А
Тип рейки	35 мм асимметричная рейка
Описание монтажной платы	Без монтажной пластины
Кабельный вход	1 голый фланец 1 соединительный фланец
Функция терминального блока	Земля / нейтраль
Количество клеммных блоков	1 Земля (Винтовой) с 20 1 Нейтральный (Винтовой) с 20
Распределительный блок отводов	2 x 16 мм² для Земля 2 x 16 мм² для нейтрального 9 x 10 мм² для Земля 9 x 10 мм² для нейтрального 9 x 6 мм² для Земля 9 x 6 мм² для нейтрального
Материал корпуса	Задняя часть Технопластичный Дверь Технопластичная Передняя панель Технопластичный
Внутренняя Глубина	80 мм
Цвет	Передняя панель Белая (RAL 9003) Двери Полупрозрачный
Сегмент рынка	Небольшие коммерческие Жилой
Стандарты	IEC 61439-1 IEC 61439-3 IEC 60670-1 IEC 60670-24
Знак качества	IMQ
Огнестойкость	Двери 650 °C Задняя часть 650 °C Передняя панель 650 °C
Степень защиты IP	IP40
Степень защиты ІК	IK07
Рабочая температура окружающего воздуха	-25…60 °C
Гарантия	18 месяцев
