Розподільчий щит 36 модулів пластик 502х294х98мм вбудований білі двері [MIP312FU] Schneider Electric

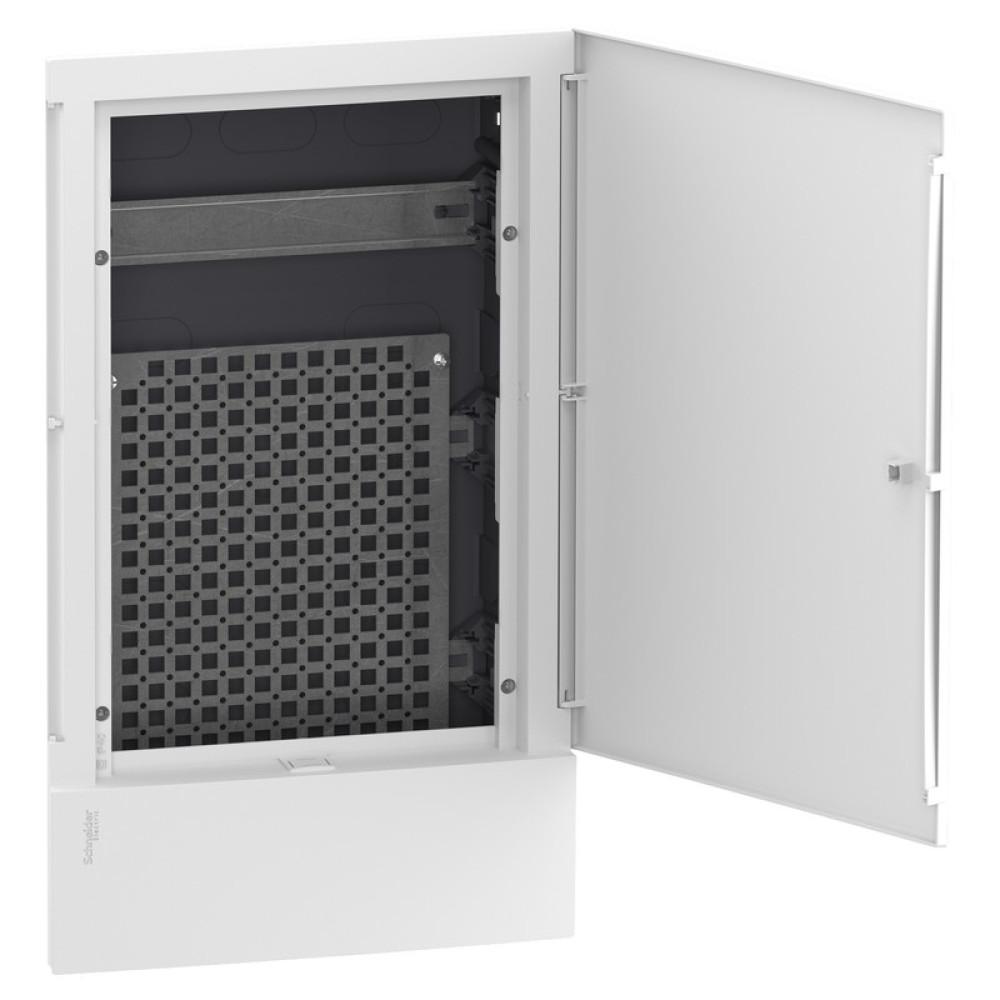

Щит Resi9 MP мультимедійний 3 ряди/36 модулів врізний білі двері, MIP312FU

---

Resi9 MP є мультимедійним щитом для встановлення модульного обладнання, внутрішнього монтажу. Цей пластиковий щит має розмір 3 ряди по 12 модулів по 18 мм. В нього може бути встановлено всі типи модульного обладнання, що монтується на DIN-рейку. Ступінь захисту IP40. В комплект поставки входять білі двері. Колір лицьової сторони білий (RAL 9003). Щит призначений для нового встановлення або замінити старого щита у житлових приміщеннях. У комплект входить 1 сітка, 1 DIN-рейка та монтажна пластина. Клемна колодка не передбачена. Розсіювана потужність становить 52 Вт. Номінальний струм In до 63А. Він відповідає стандартам МЕК 60439-1 і 3, МЕК 60670-1 і 24. Загальні розміри (Ш) 294 мм x (В) 502 мм x (Г) 98 мм. Щит виготовлений з технопластику (задня частина та передня). Двері виготовлені з технопластику. Стійкість пластику до полум'я та аномального тепла становить 750°C для дверей і лицьової сторони та 850°C для задньої частини. Ступінь ударозахисту IK07. Робоча температура від -25°C до 60°C.

---

Діапазон	Resi9
Назва продукту	Resi9 MP
Тип виробу або компоненту	Огорожа
Тип щита	Універсальний корпус
Кількість модулів 18 мм в ряду	12
Кількість горизонтальних рядів	3
Сумісність серії	LexCom Home FIX DIN DIN рейка LexCom Home FIX короб Фіксація LexCom Home FIX гвинт Гвинтове кріплення LexCom Home FIX кабель Кабельний затискач
Обладнання	1 Решітка 1 DIN реле
Тип дверей	Рівний Оборотний
Ширина	Настінний 270 мм Зовні 294 мм Всередині 217 мм
Висота	Настінний 478 мм Зовні 502 мм Всередині 350 мм
Глибина	Зовні 18 мм Настінний 80 мм Всього 98 мм Всередині 76 мм
Кріплення корпусу	Врівень
Кількість модулів Ш = 9 мм	24
Загальна кількість модулів шириною 18 мм	36
Розсіювана потужність в [Вт]	52 В
[In] номінальний струм	63 А
[Ui] номінальна напруга ізоляції	400 В
Тип рейки	DIN
Опис монтажної плати	Перфорований
Кабельний вхід	Попередньо вирізані отвори
Функція термінального блоку	Без
Матеріал корпусу	Задня частина Технопластичний Двері Технопластичний Передня панель Технопластичний
Маса нетто	2 кг
Внутрішня глибина	76 мм
Колір	Двері Білий (RAL 9003) Передня панель Білий (RAL 9003)
Сегмент ринку	Житловий
Стандарти	IEC 61439-1 IEC 61439-3 IEC 60670-1 IEC 60670-24
Вогнестійкість	Двері 750 °C відповідно до EN 60695-2-11 Задня частина 850 °C відповідно до EN 60695-2-11 Передня панель 750 °C відповідно до EN 60695-2-11
Ступінь захисту IP	IP40 (Закриті двері)
Ступінь захисту ІК	IK07 відповідно до МЕК 62262
Робоча температура навколишнього повітря	-25…60 °C
