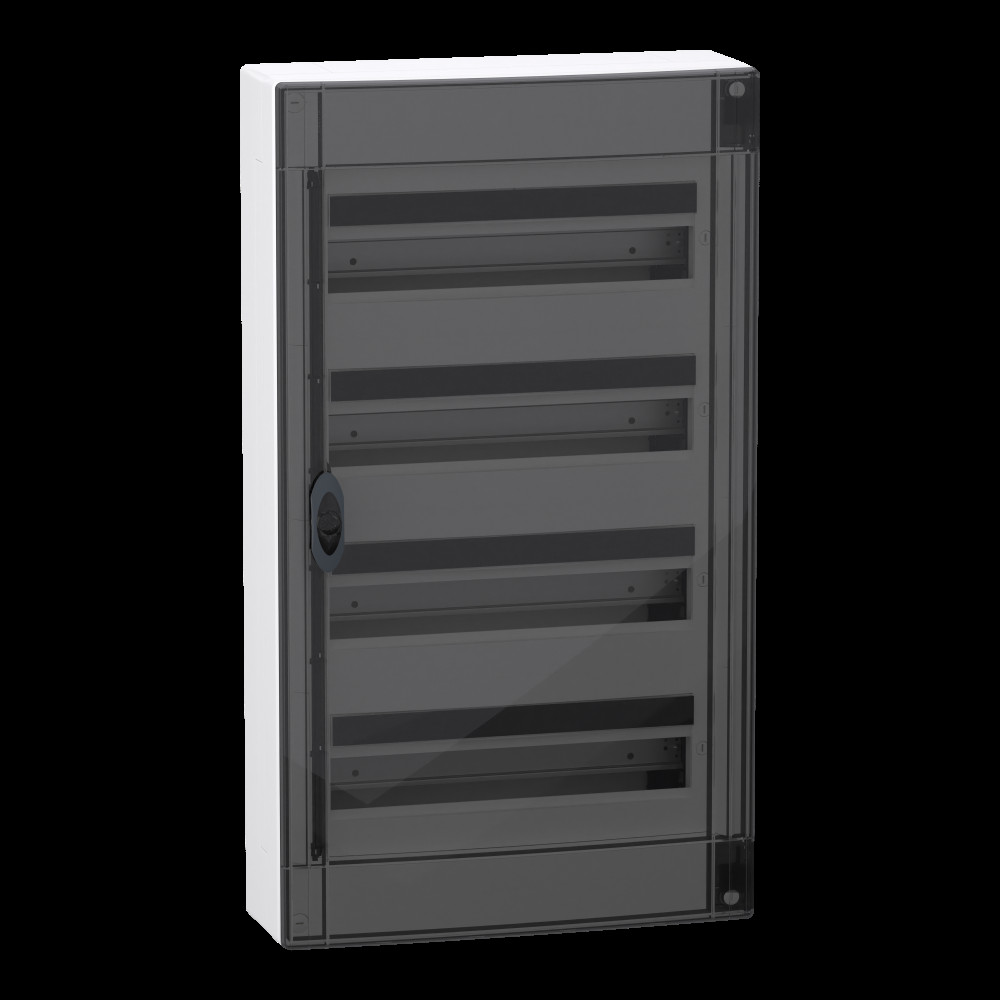

Розподільчий щит 72 модулів пластик навісний 750x426x151мм димчасті двері [LVSXR418] PrismaSeT XS Schneider Electric

Розподільчий щит навісний 4Р 18М димчасті двері XS, LVSXR418

---

Розподільчий щит навісний PrismaSeT XS. Зроблений з пластику, щит містить 4 ряди по 18 модулів ( 18мм2). У щиті можна розмістити всі типи модульних розподільних пристроїв. Щит призначений для встановлення всередині приміщень. Ступінь захисту IP40 ( при закритих дверях ). Комплектується прозорими димчастими дверцятами. Колір корпусу, пластрону білий (RAL 9003). Щит призначений для використання у житлових та промислових секторах. Щит розреблено для електриків, він ергономічний та гнучкий у встановленні. Кабелі можуть вводитися через верхню або нижню частину щита за допомогою зйомних пластин для введення кабелів. Можливо вводити кабелі, шини та кабельні короби. Оснащений 1 задньою панеллю та 4 DIN-рейками. Рейки зйомні, що полегшує прокладання кабелів та технічне обслуговування. Комплектується з 1 клемним блоком заземлення та 1 клемним блоком нейтралі. Клемний блок заземлення забезпечує 44 виходи (2x (11x16 мм2 + 11x10 мм2)). Клемний блок нейтралі має 40 виходів (8x (16мм2 + 10мм2) + 3x 4x (16мм2 + 10мм2)). З щитом комплектуються: 4 маркувальні набори, 4 захисні пластини, 1 заглушка та елементи кріплення кабелів. Клас електричної ізоляції II. Номінальна напруга ізоляції Ui 400 В. Категорія перенапруги II. Номінальний струм In 125А. Розсіювана потужність 64 Вт. Повністю відповідає стандартам МЄК 60670-1 і 24, 61439-1 і 3. Загальні розміри: (Ш) 426 мм2x (В) 750 мм2x (Г) 145 мм2 Вага виробу 5,700 кг.

---

Серія продукту	PrismaSeT
Кількість горизонтальних рядів	4
Кількість модулів шириною 18 мм на ряд	18
Загальна кількість модулів шириною 18 мм	72
Кількість модулів Ш = 9 мм	144
Кількість клемних блоків	1 Нейтральний з 40 випереджає
Ступінь ударозахисту	IK09 with closed door
Робоча температура навколишнього середови	-25-60 °C
[In] номінальний струм	125 А
Стандарти	МЕК 61439-3
Кабельний ввід	Знімні пластини
[Ui] номінальна напруга ізоляції	400 В
Ширина	426 мм
Висота	750 мм
Глибина	151 мм
Маса нетто	5.700 кг
Тип рейки	симетричний DIN
Клас електричної ізоляції	клас II
Матеріал корпусу	Пластик
Ступінь захисту	IP40 with closed door
Розподільчий блок відводів	8 x (16 mm2 + 10 mm2) + 3 x 4 x (16 mm2 + 10 mm2) для Нейтральний
Вогнестійкість	Двері: 750 °C відповідно до МЕК 60695-2-11
Колір	Двері: Димчастий
Категорія перенапруги	II
Опис монтажної плати	без монтажної пластини
Внутрішня глибина	135 мм
Країна виробник	Італія
Виробник	Schneider Electric
