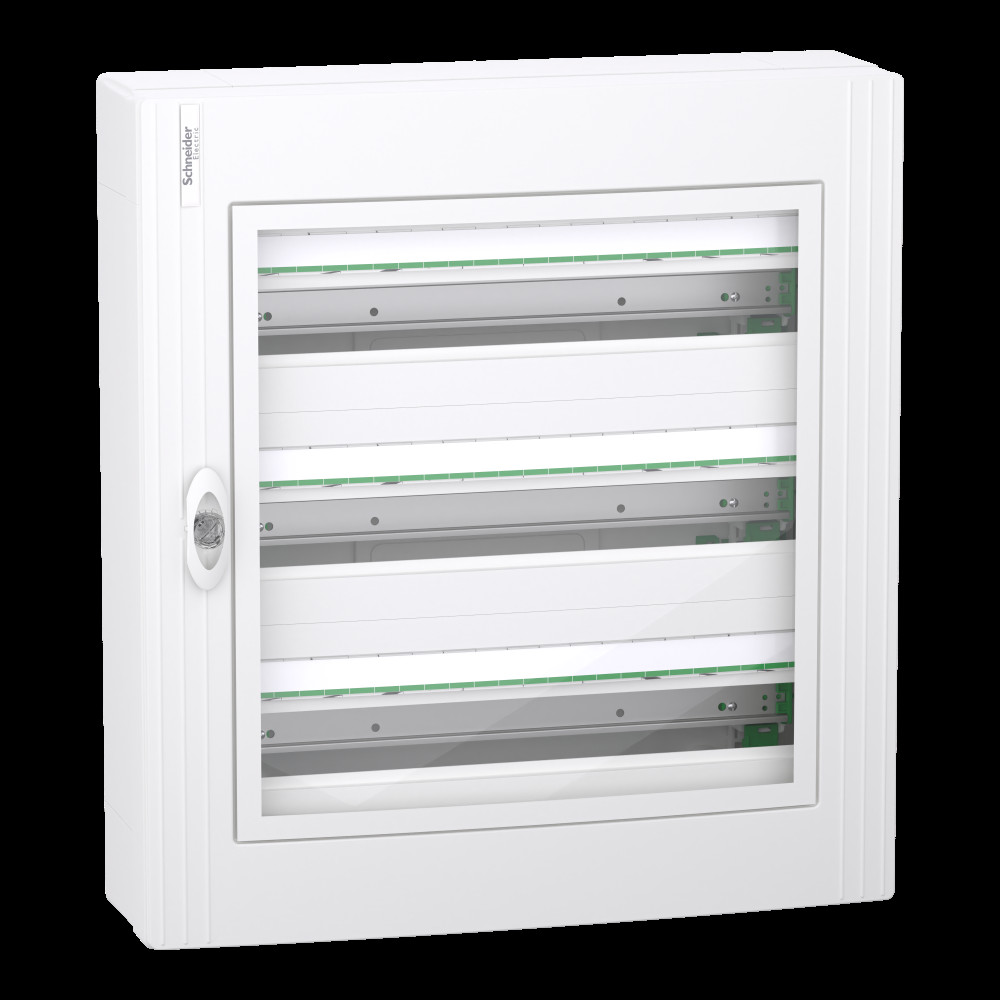

Розподільчий щит 72 модуля пластик навісний 600x550x168мм прозорі двері [LVSXR324] PrismaSeT XS Schneider Electric

Розподільчий щит навісний 3Р 24М прозорі двері XS, LVSXR324

---

Розподільчий щит навісний PrismaSeT XS. Зроблений з металу та пластику, щит містить 3 ряди по 24 модулі ( 18мм2). У щиті можна розмістити всі типи модульних розподільних пристроїв. Щит призначений для встановлення всередині приміщень. Ступінь захисту IP40 ( при закритих дверях ). Комплектується прозорими дверима. Колір корпусу, пластрону білий (RAL 9003). Щит призначений для використання у житлових та промислових секторах. Щит розреблено для електриків, він ергономічний та гнучкий у встановленні. Кабелі можуть вводитися через верхню або нижню частину щита за допомогою зйомних пластин для введення кабелів. Можливо вводити кабелі, шини та кабельні короби. Оснащений 1 задньою панеллю та 3 DIN-рейками. Рейки зйомні, що полегшує прокладання кабелів та технічне обслуговування. Комплектується з 1 клемним блоком заземлення та 1 клемним блоком нейтралі. Клемний блок заземлення забезпечує 38 виходів (6x25 мм2 + 32x4 мм2). Клемний блок нейтралі має 56 виходів (4x (3x25 мм2 + 11x4мм2)). Щит може вмістити вертикальний розподільний блок Acti9 VDIS 24 модулі. З щитом комплектуються: 3 маркувальні набори, 3 захисні пластини, 1 заглушка та елементи кріплення кабелів. Клас електричної ізоляції II. Номінальна напруга ізоляції Ui 400 В. Категорія перенапруги II. Номінальний струм In 125А. Розсіювана потужність 76 Вт. Повністю відповідає стандартам МЄК 60670-1 і 24, 61439-1 і 3. Загальні розміри: (Ш) 550 мм2x (В) 600 мм2x (Г) 168 мм2

---

Серія продукту	PrismaSeT
Кількість горизонтальних рядів	3
Кількість модулів шириною 18 мм на ряд	24
Загальна кількість модулів шириною 18 мм	72
Кількість модулів Ш = 9 мм	144
Кількість клемних блоків	1 Нейтральний з 56 випереджає
Ступінь ударозахисту	IK09 with closed door
Робоча температура навколишнього середови	-25-60 °C
[In] номінальний струм	125 А
Стандарти	МЕК 61439-3
Кабельний ввід	Знімні пластини
[Ui] номінальна напруга ізоляції	400 В
Ширина	550 мм
Висота	600 мм
Глибина	168 мм
Маса нетто	14.560 кг
Тип рейки	симетричний DIN
Клас електричної ізоляції	клас II
Матеріал корпусу	Пластик
Ступінь захисту	IP40 with closed door
Розподільчий блок відводів	4 x (3 x 25 mm2 + 11 x 4 mm2) для Нейтральний
Вогнестійкість	front plate: 650 °C відповідно до МЕК 60695-2-11
Колір	Двері: безбарвний
Категорія перенапруги	II
Опис монтажної плати	без монтажної пластини
Внутрішня глибина	155 мм
Країна виробник	Італія
Виробник	Schneider Electric
