Шина нулевая (кросс-модуль) 4х12 отверстий 160А на DIN-рейку [LGY416048] Linergy DS Schneider Electric

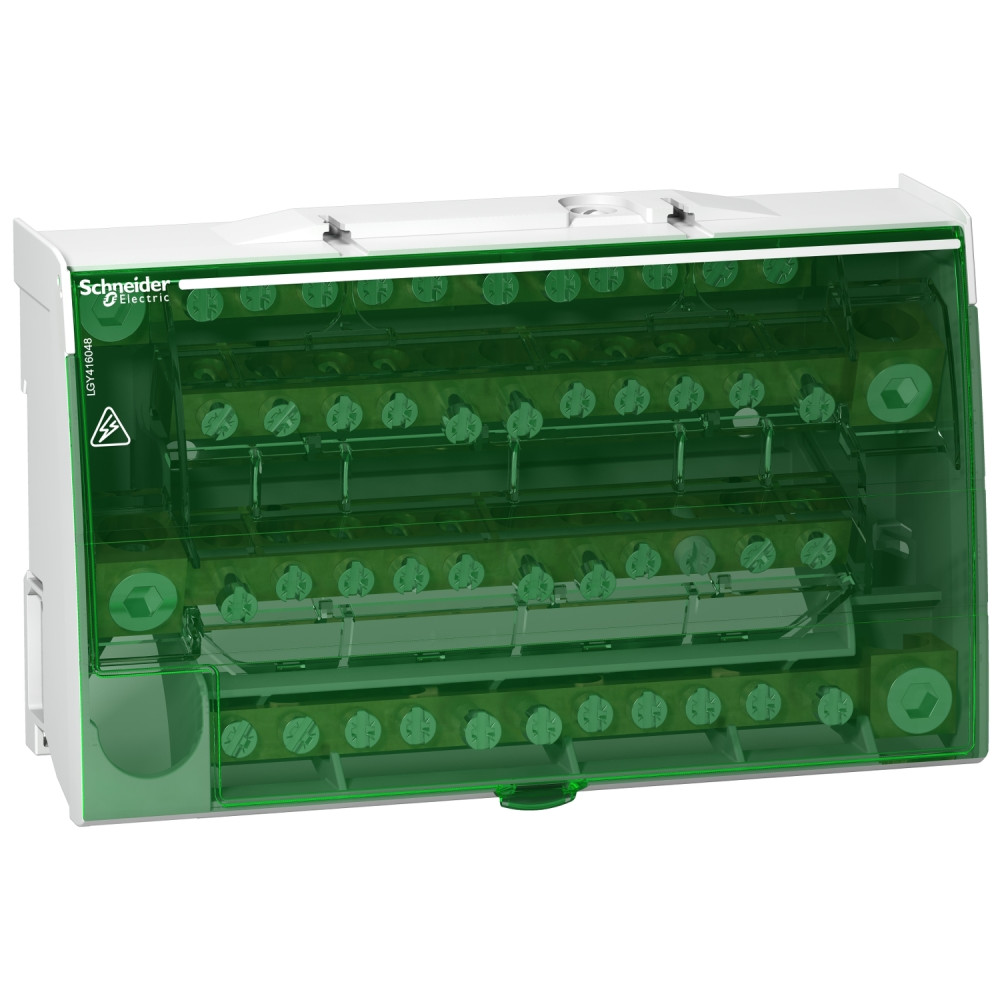

Распределительный блок LINERGY DS 4П 160А 4х12 присоединений, LGY416048

---

Винтовые распределительные блоки Linergy DS можно установить на стандартную DIN-рейку или монтажную пластину. Они предназначены для 4P инсталляций. Количество полюсов 4. Общее количество подключений 48 разъемов (4х12). Номинальный рабочий ток Ie составляет 160А. Номинальный пиковый выдерживаемый ток Ipk/60 мс составляет 22 кВ, Ipk/-мс – 36 кВ. Номинальный ток короткого соединения Icw в соответствии с МЭК 60947-7-1 составляет 8,4 кА мс/1с. Ширина с шагом 9 мм равна 18. Содержит клеммы диаметром 1x12 мм, 3x9 мм, 4x6,5 мм. Номинальное напряжение изоляции Ui составляет 500 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 8 кВ. Номинальное рабочее напряжение Ue составляет 230 В переменного тока (Ph/N), 440 В переменного тока (Ph/Ph). Рабочая частота 50 Гц или 60 Гц. Степень загрязнения 3. Категория перенапряжения III. Согласно стандарту МЭК 60947-1 диэлектрическая стойкость составляет 2500 В переменного тока.

---

Название продукта	Linergy DS
Совместимость серии	TeSys
Описание полюсов	4P
[In] номинальный ток	160 А на 40 °C
[Ue] номинальное рабочее напряжение	440 В переменный ток Ph/Ph
[Ui] номинальное напряжение изоляции	500 В переменный ток
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ
Клеммы подключения	распределение Винтовой зажим 3 кабель(и) 10-35 мм2 жесткий
Ширина	162 мм
Высота	100 мм
Глубина	50.5 мм
Масса нетто	0.557 кг
Монтажная опора	DIN-рейка
[Ipk] номинальный ударный ток	36 кА
Электрическая прочность изоляции	2500 В
Момент затяжки	распределение: 2.5-2.5 Н.м PZ2 отвертка 9 мм
[Icw] номинальный кратковременно допустимый ток	8.4 кА для 1 с
Страна производитель	Тунис
Производитель	Schneider Electric
