Шина нулевая (кросс-модуль) 4х7 отверстий 100А на DIN-рейку [LGY410028] Linergy DS Schneider Electric

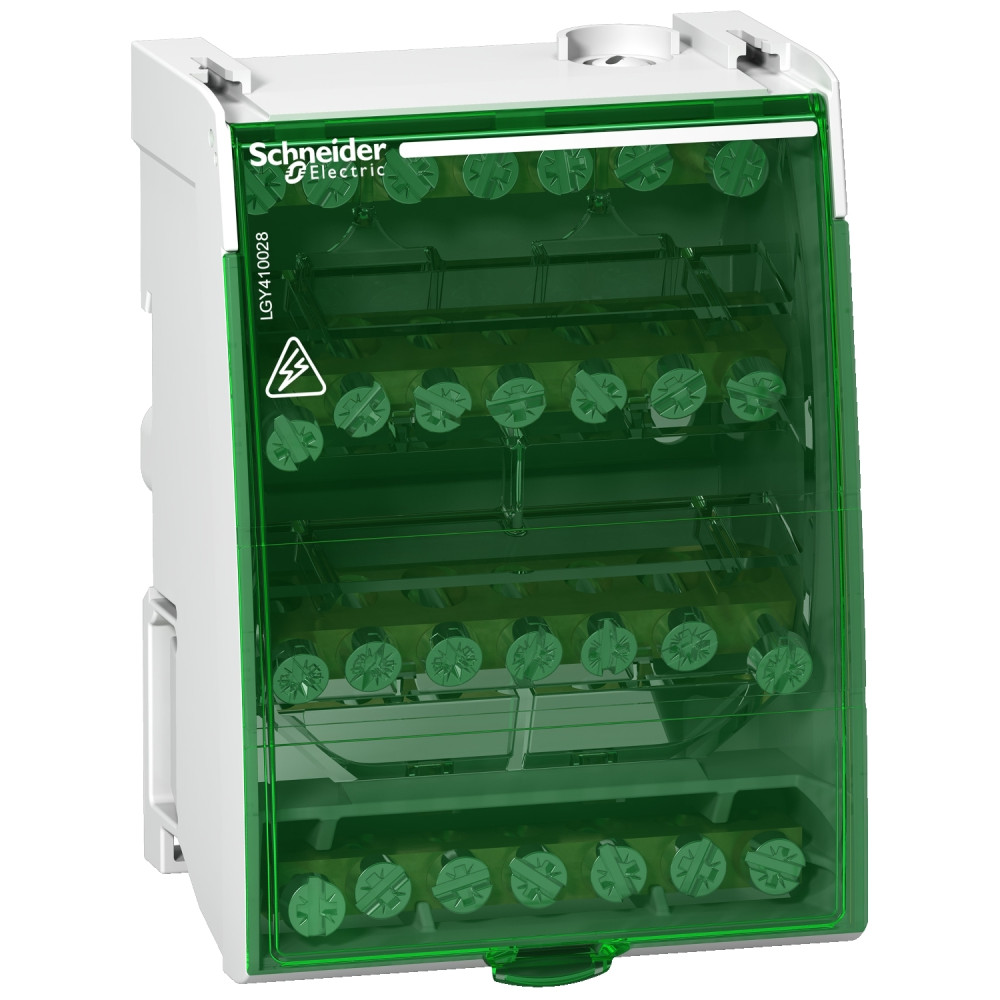

Распределительный блок LINERGY DS 4П 100А 4х7 присоединений, LGY410028

---

Винтовые распределительные блоки Linergy DS можно установить на стандартную DIN-рейку или монтажную пластину. Они предназначены для 4P инсталляций. Количество полюсов 4. Общее количество подключений 28 разъемов (4х7). Номинальный рабочий ток Ie 100A. Номинальный пиковый выдерживаемый ток Ipk/60 мс составляет 14 кОм, Ipk/-мс – 24 кОм. Номинальное выдерживаемое значение кратковременного тока Icw согласно МЭК 60947-7-1 составляет 3 кА мс/1с. Ширина с шагом 9 мм составляет 8. Содержит клеммы диаметром 2x7,5 мм, 5x5,5 мм. Номинальное напряжение изоляции Ui составляет 500 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 8 кВ. Номинальное рабочее напряжение Ue составляет 230 В переменного тока (Ph/N), 440 В переменного тока (Ph/Ph). Рабочая частота 50 Гц или 60 Гц. Степень загрязнения 3. Категория перенапряжения III. Согласно стандарту МЭК 60947-1 диэлектрическая стойкость составляет 2500 В переменного тока.

---

Название продукта	Linergy DS
Совместимость серии	ComPact
Описание полюсов	4P
[In] номинальный ток	100 А на 40 °C
[Ue] номинальное рабочее напряжение	440 В переменный ток Ph/Ph
[Ui] номинальное напряжение изоляции	500 В переменный ток
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ
Клеммы подключения	распределение Винтовой зажим 5 кабель(и) 1.5-10 мм2 гибкий с кабельным наконечником
Ширина	71 мм
Высота	100 мм
Глубина	50.5 мм
Масса нетто	0.21 кг
Монтажная опора	DIN-рейка
[Ipk] номинальный ударный ток	24 кА
Электрическая прочность изоляции	2500 В
Момент затяжки	распределение: 2-2 Н.м PZ2 отвертка 5.5 мм
[Icw] номинальный кратковременно допустимый ток	3 кА для 1 с
Страна производитель	Тунис
Производитель	Schneider Electric
