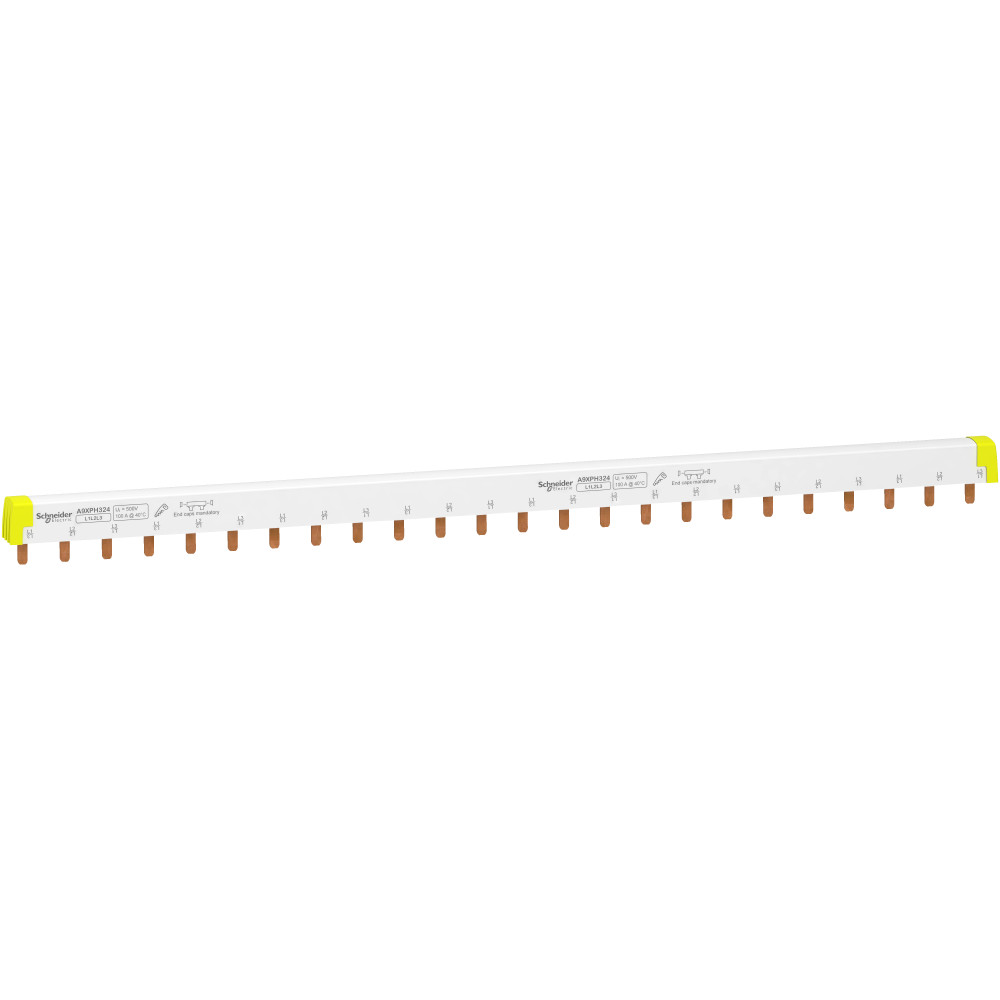

Шина соединительная 3P 100A типа PIN (штырь) 48 модулей шаг 18мм (43см) [A9XPH324] Acti9 Schneider Electric

Гребенчатая шина 3P 48 модулей.9мм, A9XPH324

---

Горизонтальная гребенчатая шина Acti9 на 24 модуля предназначена для модульного облдания серий Acti9 iC60 или iK60. Предназначена для использования вместе с 3P модульным оборудованием, конфигурация шины: L1 L2 L3. К ней можно подключить 8 устройств с конфигурацией 3P полюсов. Длина 430 мм. Общее количество модулей 24 по 18 мм. Площадь поперечного сечения 1 пена шины 16 мм2. Тип подключения PIN. Количество фаз – 3. Количество полюсов – 3. Номинальный рабочий ток Ie при 40°C составляет 100 А. Ток короткого замыкания Isc соответствует величине отключающей способности автоматических выключателей Schneider Electric. Номинальное напряжение изоляции Ui составляет 500 В переменного тока. Номинальное рабочее напряжение Ue составляет 415 В переменного тока. Цвет шины белый RAL9003. Степень загрязнения устройства 3. Согласно стандарту МЭК 60695-2-1 огнестойкая самозатухающая при 960°С в течение 30 с. Соответствует стандартам МЭК 60947-7-1 и МЭК 61439-2.

---

Совместимость серии	Multi9 (Multi9 C60)
Тип изделия или компонента	Гребенчатая шина
[In] номинальный ток	100 А
Цвет	белый (RAL 9003)
Степень защиты	IP20 с конечностями и зубчатыми колпачками
Количество путей	8 способов 3 L
Стандарты	МЕК 61439-2
Общее количество модулей шириной 18 мм	24
Количество модулей Ш = 9 мм	48
Расстояние между линиями	54 мм
Маркировка	L1 L2 L3
[Ui] номинальное напряжение изоляции	500 В переменный ток в соответствии с МЕК 61439-2
[Ue] номинальное рабочее напряжение	415 В переменный ток
Описание строк	3L
Огнестойкость	960 °C ( 30 с ) в соответствии с МЕК 60695-2-1
Шаг подключения	18 мм
Ширина	430 мм
Место установки	Верхний и нижний на двойную клемму
Конфигурация полюсов	1 x 3P
Производитель	Schneider Electric
Страна производитель	Германия
