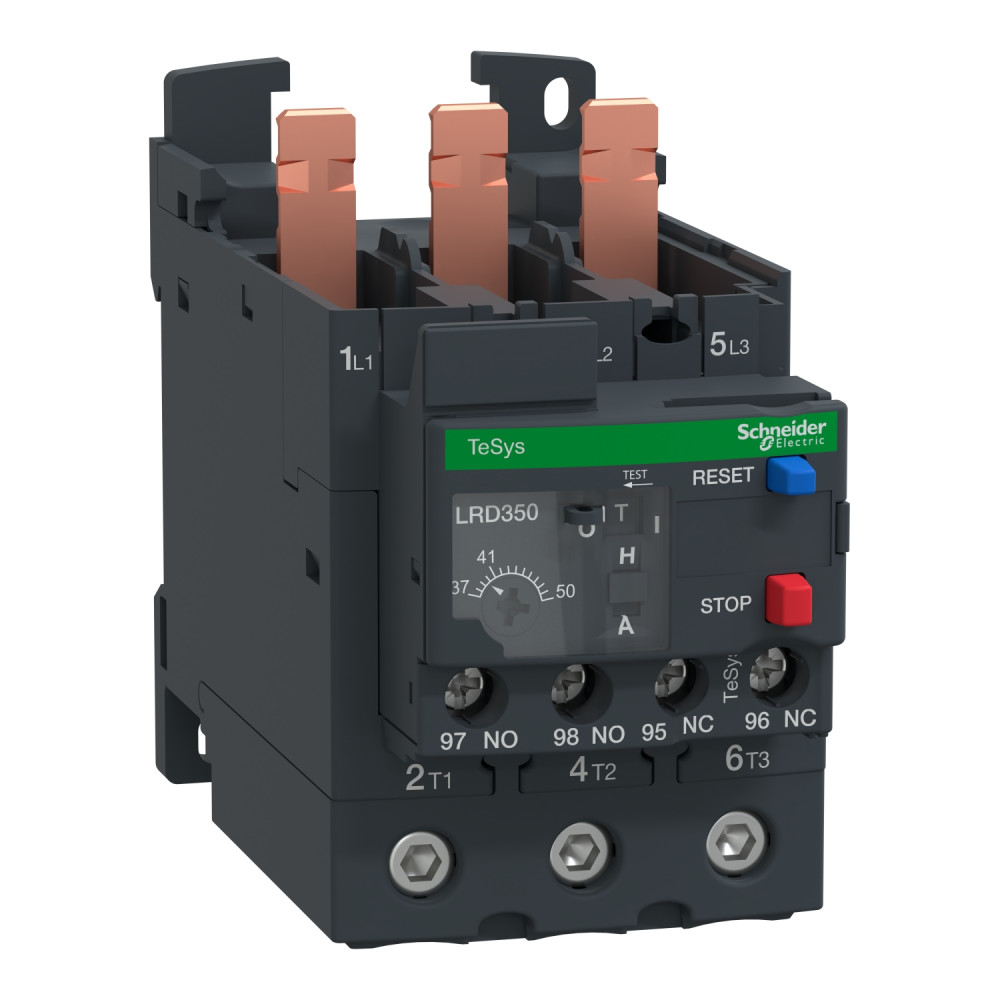

Теплове реле 37-50А [LRD350] TeSys Deca Schneider Electric

Теплове реле перевантаження 37-50A КЛАС 10A, LRD350

---

Теплове реле перевантаження TeSys LRD, 50A/690V, діапазон теплового налаштування 37-50A, клас спрацьовування 10A, для захисту 3-фазних двигунів 22kW при 400V. Диференціальний пристрій з виявленням обриву фази та дисбалансу навантаження. У ньому передбачено регулятор температури, селектор ручного й автоматичного скидання, тестовий селектор для імітації кнопок відключення, скидання та зупинки, прапорець індикації та 2 допоміжні контакти 1NO+1NC для сигналізації про несправність. Налаштування захищені прозорою кришкою, що закривається за допомогою пломбування. Підключення здійснюється за допомогою гвинтових клем EverLink BTR, підключається безпосередньо до нижніх клем 3-полюсних контакторів LC1D40A-D80A. Монтаж здійснюється на DIN-рейку або гвинтове кріплення, окремо від контактора, за допомогою клемної колодки LAD96560 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHs/Reach).

---

Серія продукту	TeSys Deca
Назва пристрою	LRD
Сумісність продуктів	LC1D40A
Тип виробу або компоненту	диференціальне теплове реле перевантаження
Ширина	55 мм
Висота	70 мм
Глибина	123 мм
Маса нетто	0.375 кг
Частота мережі	0...400 Гц
Компонування допоміжного контакту	1 нормально відкритий + 1 нормально закритий
[Ith] умовний тепловий струм у відкритому	5 А для схема сигналізації
Стандарти	EN 50495
Чутливість до розриву фази	струм відключення 130 % від Ir на двох фазах, остання на 0
[Ue] номінальна робоча напруга	690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1
Межі регулювання теплового захисту	37-50 А
Тип мережі	змінний струм
Робоча температура навколишнього середовища	-20-60 °C без заниження відповідно до МЕК 60947-4-1
Клас теплового перевантаження	клас 10А відповідно до МЕК 60947-4-1
Номінальний струм запобіжника	4 А BS для схема сигналізації
[Uimp] номінальна імпульсна витримувана напруга	6 кВ
Ступінь захисту	IP20 відповідно до МЕК 60529
Клеми підключення	коло подачі живлення: Гвинтові з'єднувачі EverLink BTR 1 кабель(і) 1-35 мм2 Твердий без кабельного наконечника
[Ui] номінальна напруга ізоляції	коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
Момент затягування	коло подачі живлення: 5 Н.м - на Гвинтові з'єднувачі EverLink BTR
Монтажна опора	під контактор
Тип керування	блакитний Кнопковий вимикач скидання
Вогнестійкість	V1 відповідно до UL 94
Країна виробник	Франція
Виробник	Schneider Electric
