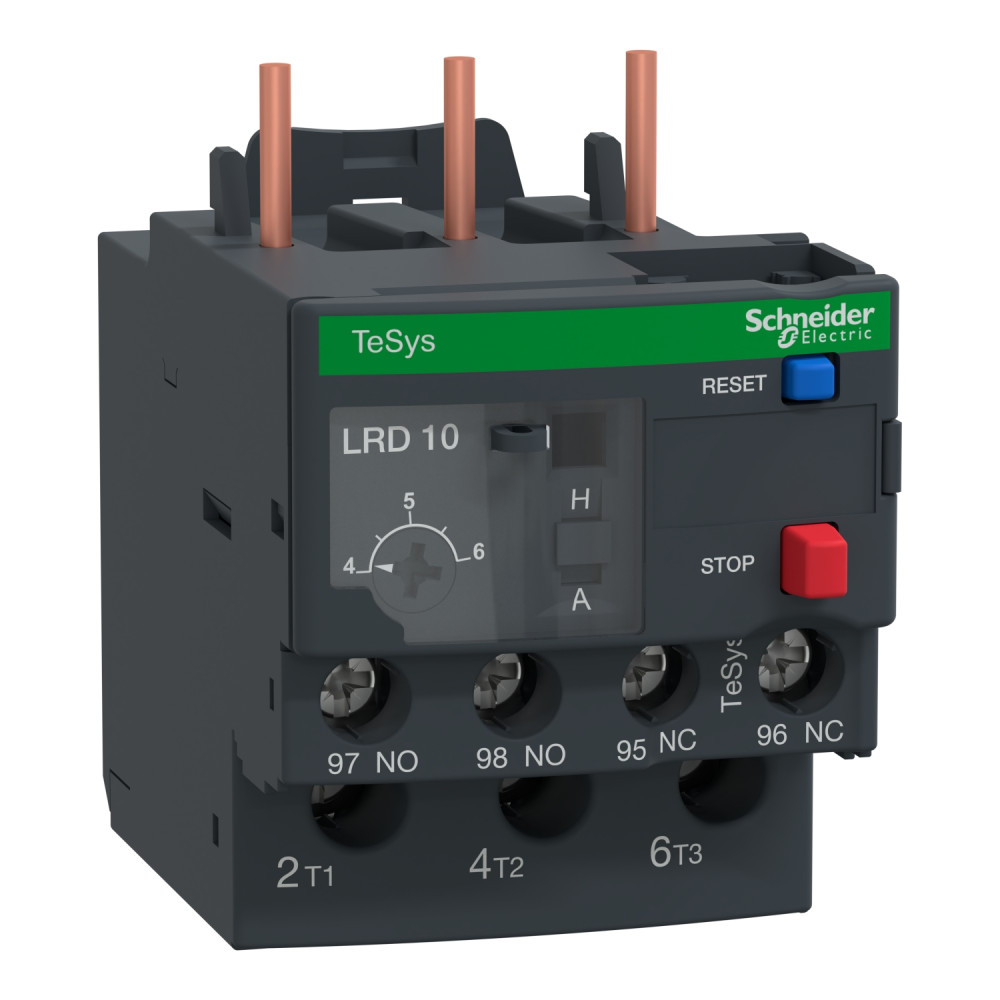

Теплове реле 4-6А [LRD10] TeSys Deca Schneider Electric

Теплове реле перевантаження 4 A 6A, LRD10

---

Теплове реле перевантаження TeSys LRD, 6A/690V, діапазон теплового налаштування 4-6A, клас спрацьовування 10A, для захисту 3-фазних двигунів 2,2kW при 400V. Диференціальний пристрій з виявленням обриву фази та дисбалансу навантаження. У ньому передбачено регулятор температури, селектор ручного й автоматичного скидання, тестовий селектор для імітації кнопок відключення, скидання та зупинки, прапорець індикації та 2 допоміжні контакти 1NO+1NC для сигналізації про несправність. Налаштування захищені прозорою кришкою, що закривається за допомогою пломбування. Підключення здійснюється за допомогою гвинтових клем, підключається безпосередньо до нижніх клем 3-полюсних контакторів LC1D09-D38. Монтаж здійснюється на DIN-рейку або гвинтове кріплення, окремо від контактора, за допомогою клемної колодки LAD7B106 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, ATEX, Marine), відповідає вимогам Green Premium (RoHs/Reach).

---

Серія продукту	TeSys Deca
Назва пристрою	LRD
Сумісність продуктів	LC1D25
Тип виробу або компоненту	диференціальне теплове реле перевантаження
Ширина	45 мм
Висота	66 мм
Глибина	70 мм
Маса нетто	0.124 кг
Частота мережі	0...400 Гц
Компонування допоміжного контакту	1 нормально відкритий + 1 нормально закритий
[Ith] умовний тепловий струм у відкритому	5 А для схема сигналізації
Стандарти	EN 50495
Чутливість до розриву фази	струм відключення 130 % від Ir на двох фазах, остання на 0
[Ue] номінальна робоча напруга	690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1
Межі регулювання теплового захисту	4-6 А
Тип мережі	змінний струм
Робоча температура навколишнього середовища	-20-60 °C без заниження відповідно до МЕК 60947-4-1
Клас теплового перевантаження	клас 10А відповідно до МЕК 60947-4-1
Номінальний струм запобіжника	4 А BS для схема сигналізації
[Uimp] номінальна імпульсна витримувана напруга	6 кВ
Ступінь захисту	IP20 відповідно до МЕК 60529
Клеми підключення	коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1-6 мм2 Твердий без кабельного наконечника
[Ui] номінальна напруга ізоляції	коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
Момент затягування	коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач
Монтажна опора	під контактор
Тип керування	блакитний Кнопковий вимикач скидання
Вогнестійкість	V1 відповідно до UL 94
Країна виробник	Франція
Виробник	Schneider Electric
