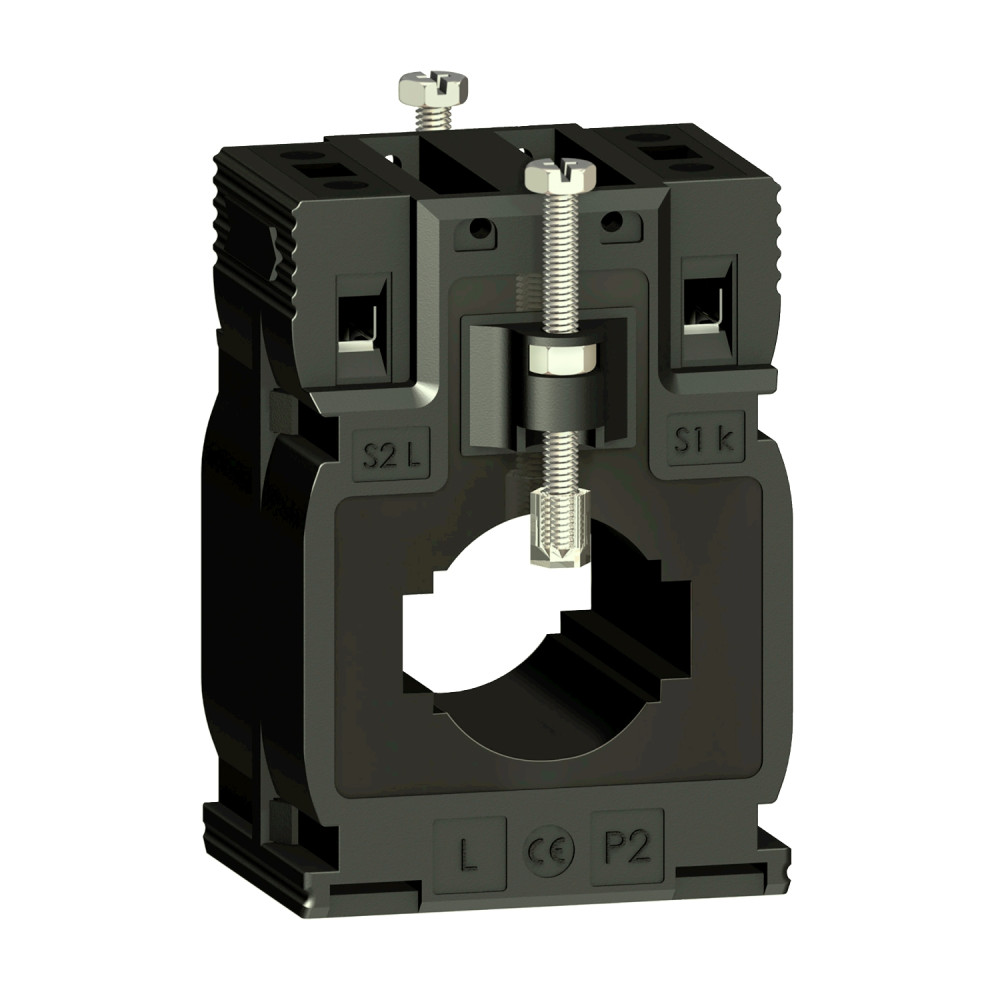

Трансформатор струму 250/5A CL0.5 [METSECT5MA025] Schneider Electric

Трансформатор струму тропічне виконання 250/5 D27 10x32 15x25, METSECT5MA025

---

Цей трансформатор струму для шини та кабелю в тропічних умовах, має номінальний струм лінії 250 А і номінальний струм вторинної обмотки 5 А. Цей трансформатор струму допускає максимальний зовнішній діаметр кабелю 27 мм. Сумісний з подвійним виходом для шини: 32.5 мм x 10.5 мм або 25.5 мм x 15.5 мм. Клас навантаження і точності: клас 0.5 максимальна потужність: 6 ВА, клас 1 максимальна потужність: 8 ВА.

---

Діапазон	PowerLogic
Назва продукту	CT
Тип виробу або компоненту	Трансформатор струму
Вторинний струм	5 А
Клас точності	Клас 0.5 на 6 В·А / Клас 1 на 8 В·А
[In] номінальний струм	250 А
Тип трансформатора струму	Для шини та кабелю в тропічному кліматі, суцільний сердечник
Коефіцієнт трансформації ТТ	250/5
[Ith] умовний тепловий струм	15 кА
Витримуваний робочий струм	2.5 Ith
Максимальний запас електричної міцності	5
[Ue] номінальна робоча напруга	< 720 В змінний струм 50/60 Гц
[Ui] номінальна напруга ізоляції	3 кВ
Спосіб кріплення	Затисканням / Ізольований стопорний гвинт / Гвинтами
Монтажна опора	DIN-рейка / Шинопровід / Монтажна плата
Ширина	Зовні: 56 мм
Висота	Зовні: 80 мм
Глибина	Рамка: 43 мм / Всього: 63 мм
Діаметр	27 мм
Маса нетто	0,298 кг
[Uimp] номінальна імпульсна витримувана напруга	3 кВ
Клас електричної ізоляції	Клас В
Зовнішній діаметр кабелю	27 мм
Відкриття фідерів	25.5 x 15.5 / 32.5 x 10.5
Герметизація	Відсутній
Стандарти	МЕК 61869-2, VDE 0414
Сертифікація виробу	EAC, CE
Ступінь захисту	IP20
Відносна вологість	0…95 %
Робоча температура навколишнього середовища	-25…60 °C
