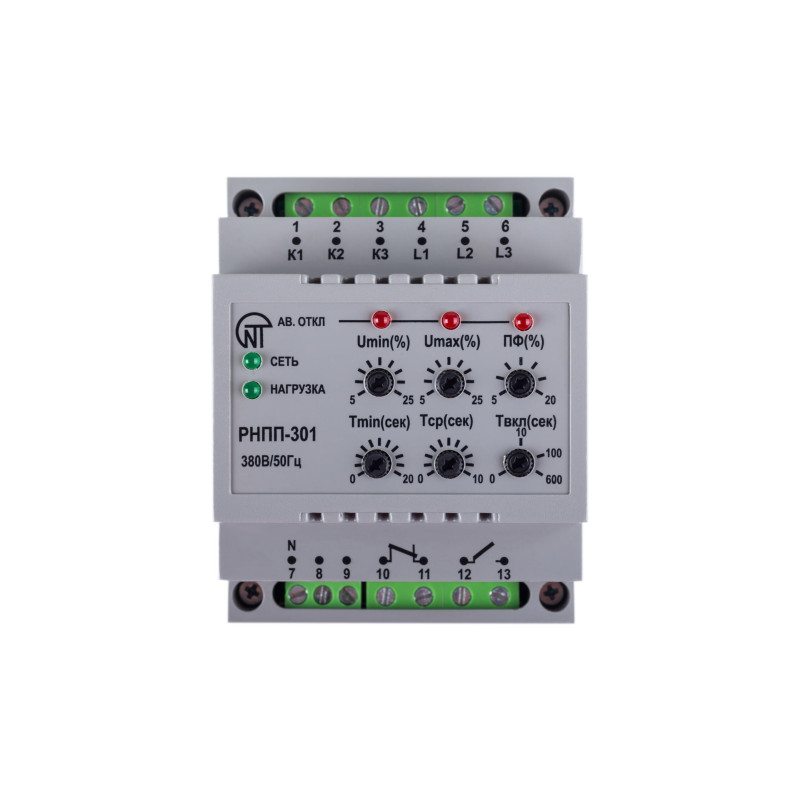

Трехфазное реле контроля напряжения и фаз 5A [NTRNP3010] РНПП-301 Новатек-Електро

Реле напряжения РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварий в электрической сети, таких как:

• выход действующего значения напряжения за пределы допустимых порогов;

• нарушение последовательности и слипание фаз;

• нарушение полнофазности и симметричности сетевого напряжения.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

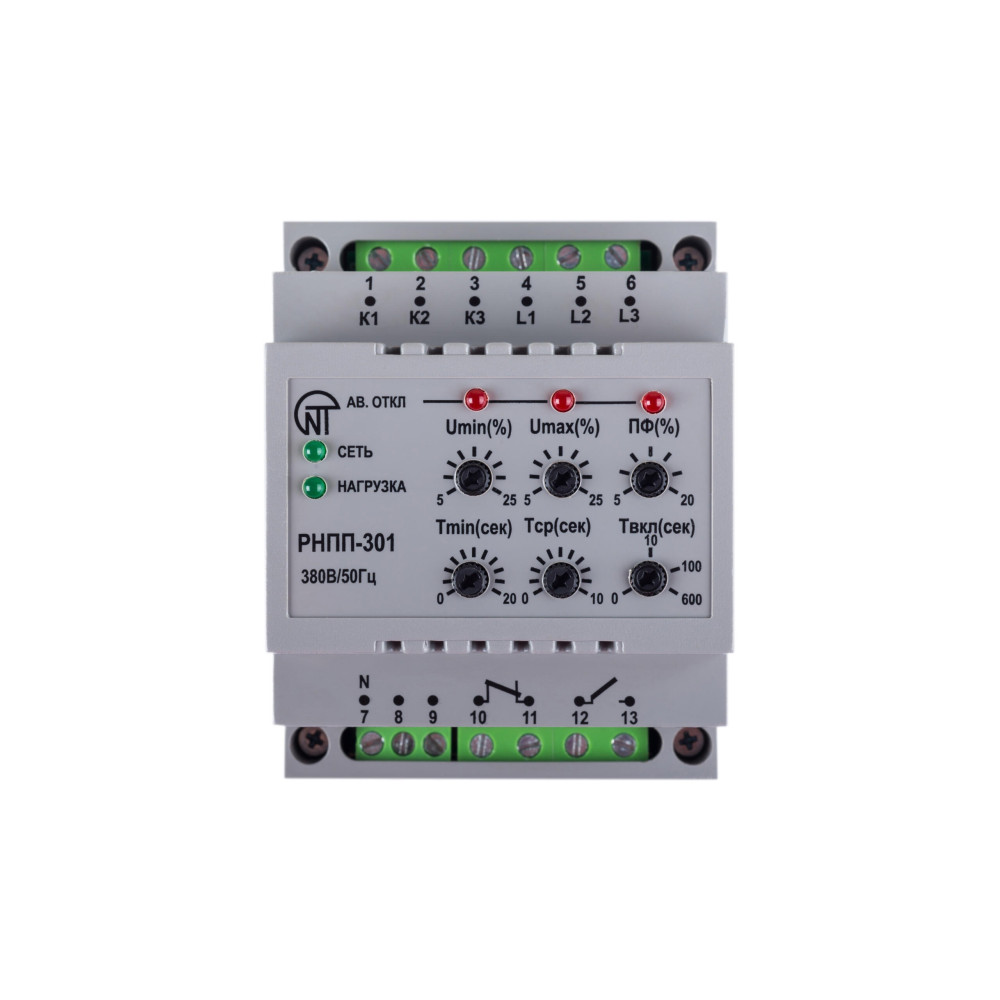

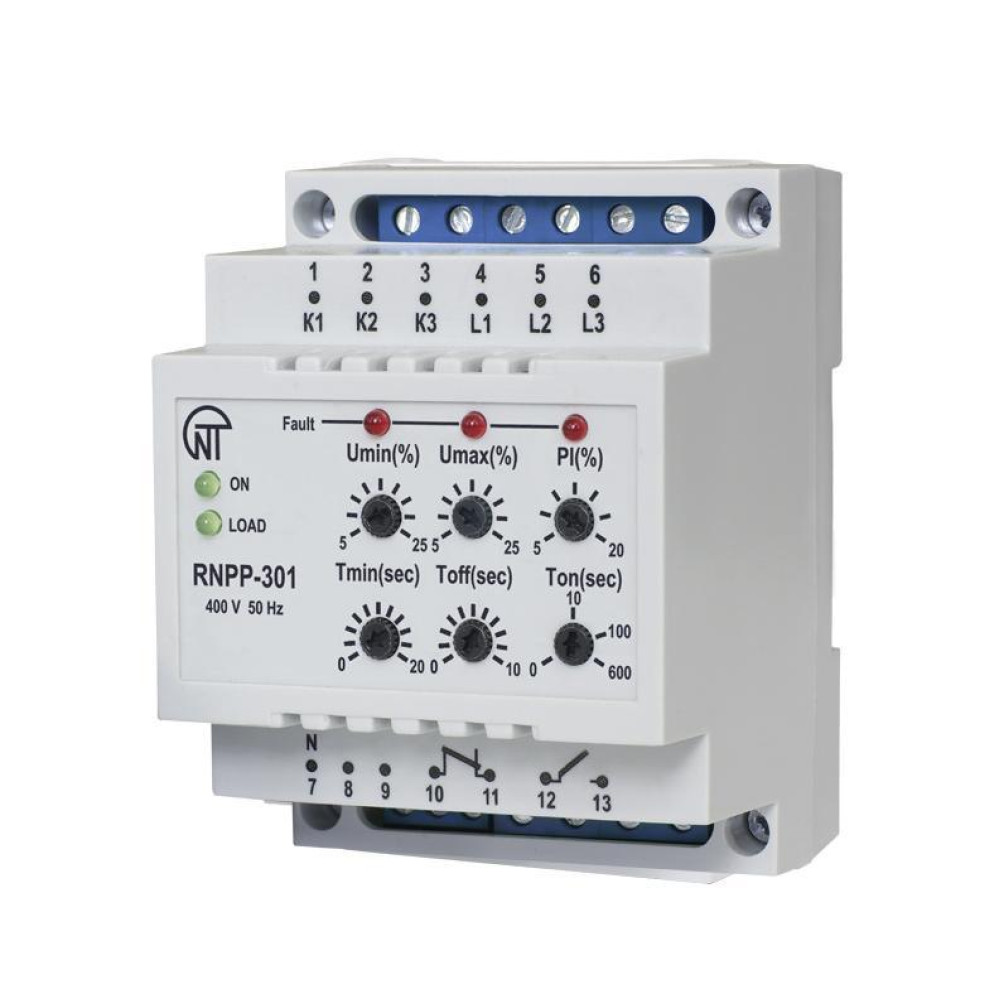

Светодиоды на лицевой панели реле индицируют:

• наличие напряжения в сети;

• состояние нагрузки (включена или отключена);

• вид возникшей аварии.

Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;

• порог срабатывания по минимально допустимому значению напряжения;

• порог допустимого значения перекоса фаз;

• время срабатывания реле при аварийном снижении напряжения;

• время срабатывания реле при прочих видах аварии сети;

• задержку времени включения нагрузки после восстановления параметров сети.

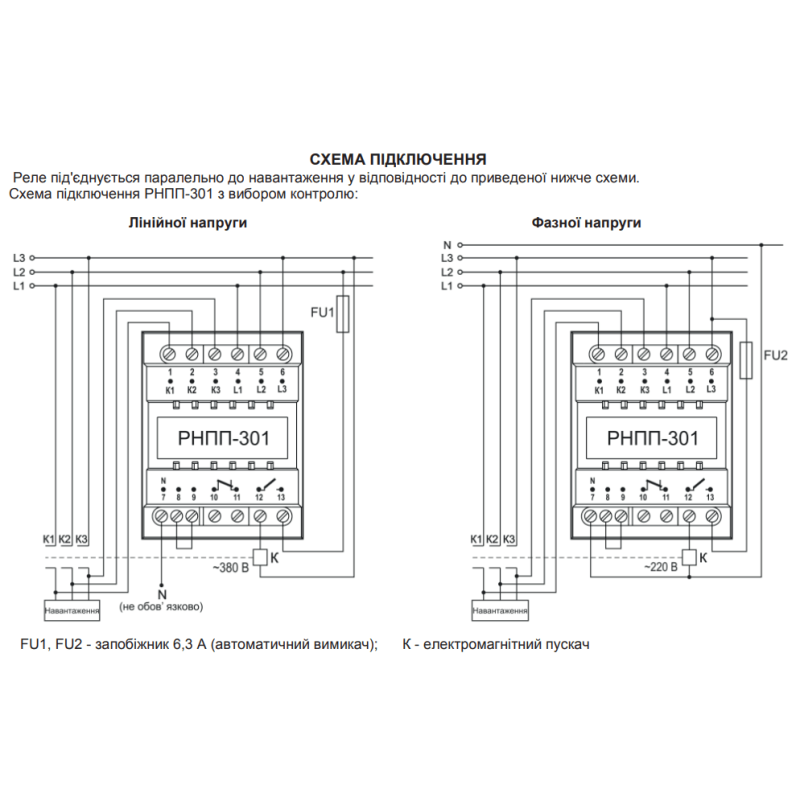

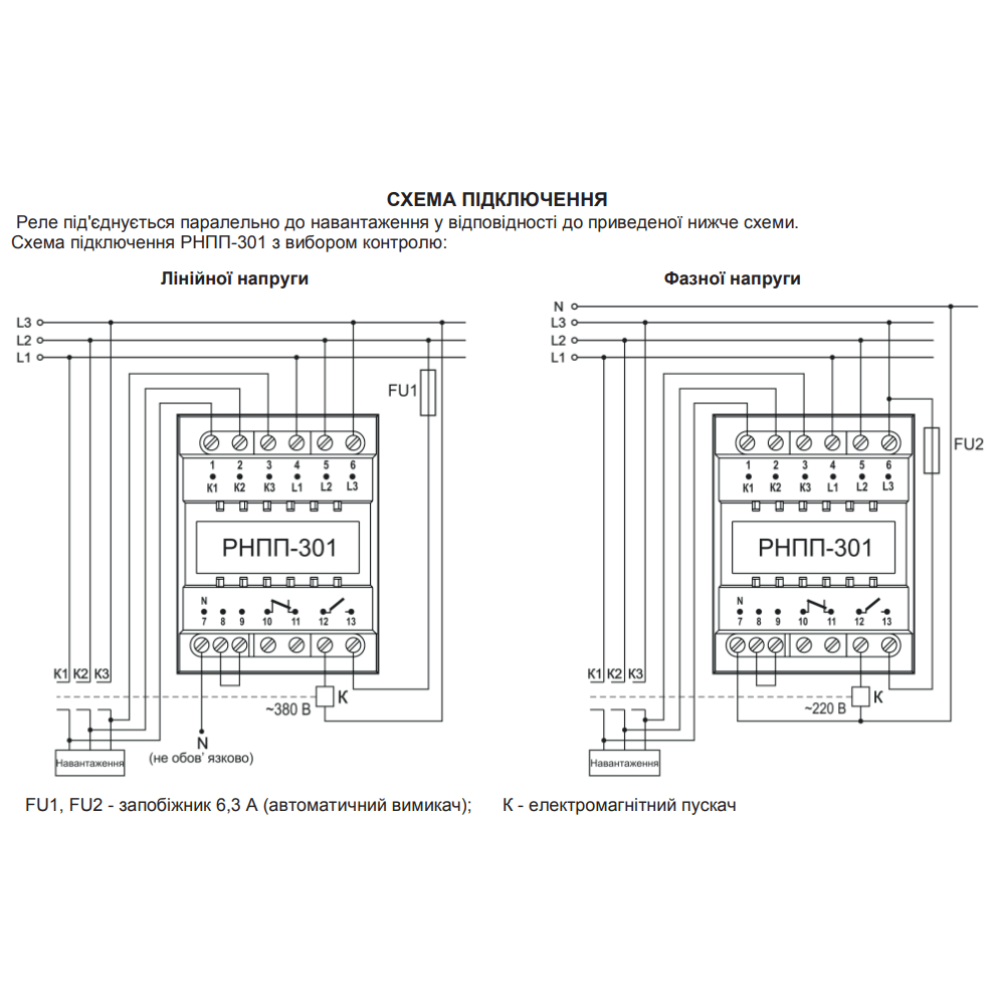

Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя).

В настоящее время выпускается три модификации данного устройства.
