Трехфазное реле контроля напряжения и фаз 5A [NTRNP3020] РНПП-302 Новатек-Електро

Реле напряжения РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

• выход действующего значения напряжения за пределы допустимых порогов;

• нарушение послепдовательности и слипание фаз;

• нарушение полнофазности и симметричности сетевого напряжения.

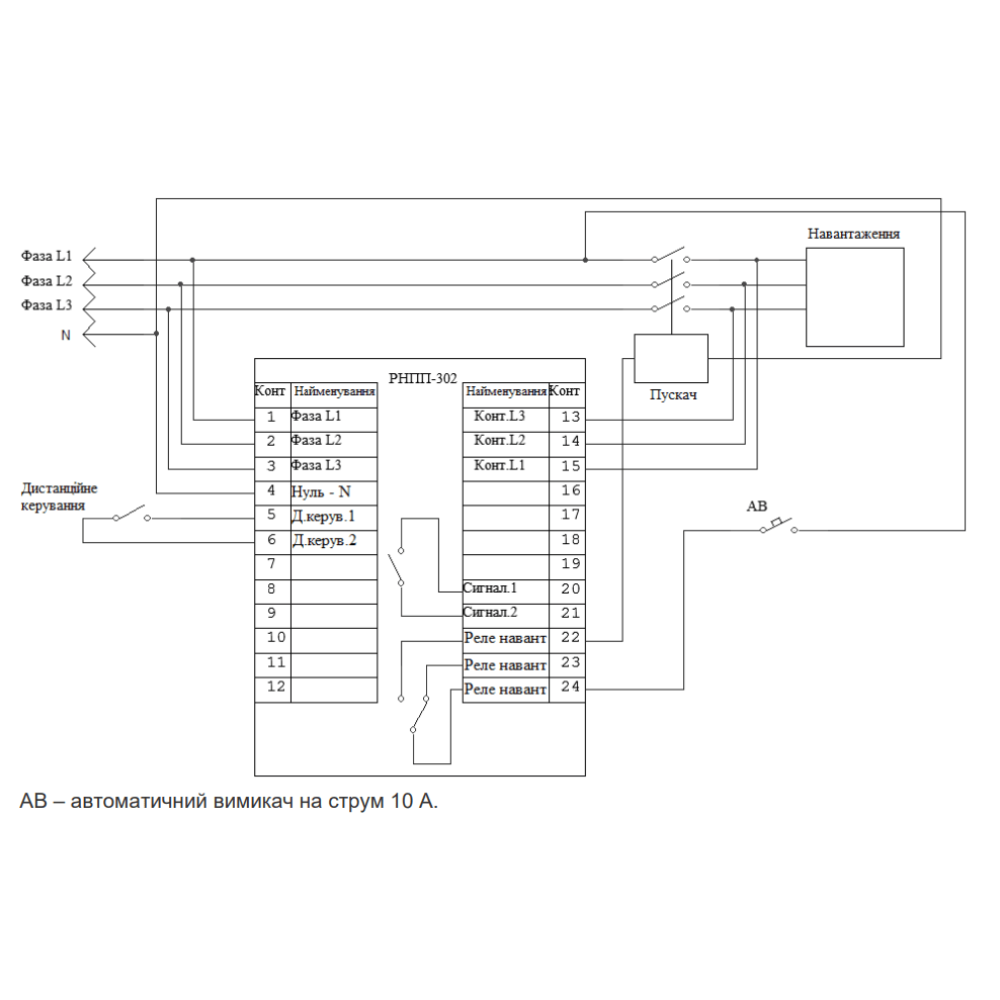

РНПП-302 измеряет действующие значения фазных (линейных) напряжений в сетях с глухозаземленной или изолированной нейтралью и управляет катушкой внешнего магнитного пускателя, коммутирующего цепь питания нагрузки.

Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

Устройство может работать в четырех независимых режимах:
— реле обрыва фаз (контроль уровней напряжений – выключен);
— реле минимального напряжения;
— реле максимального напряжения;

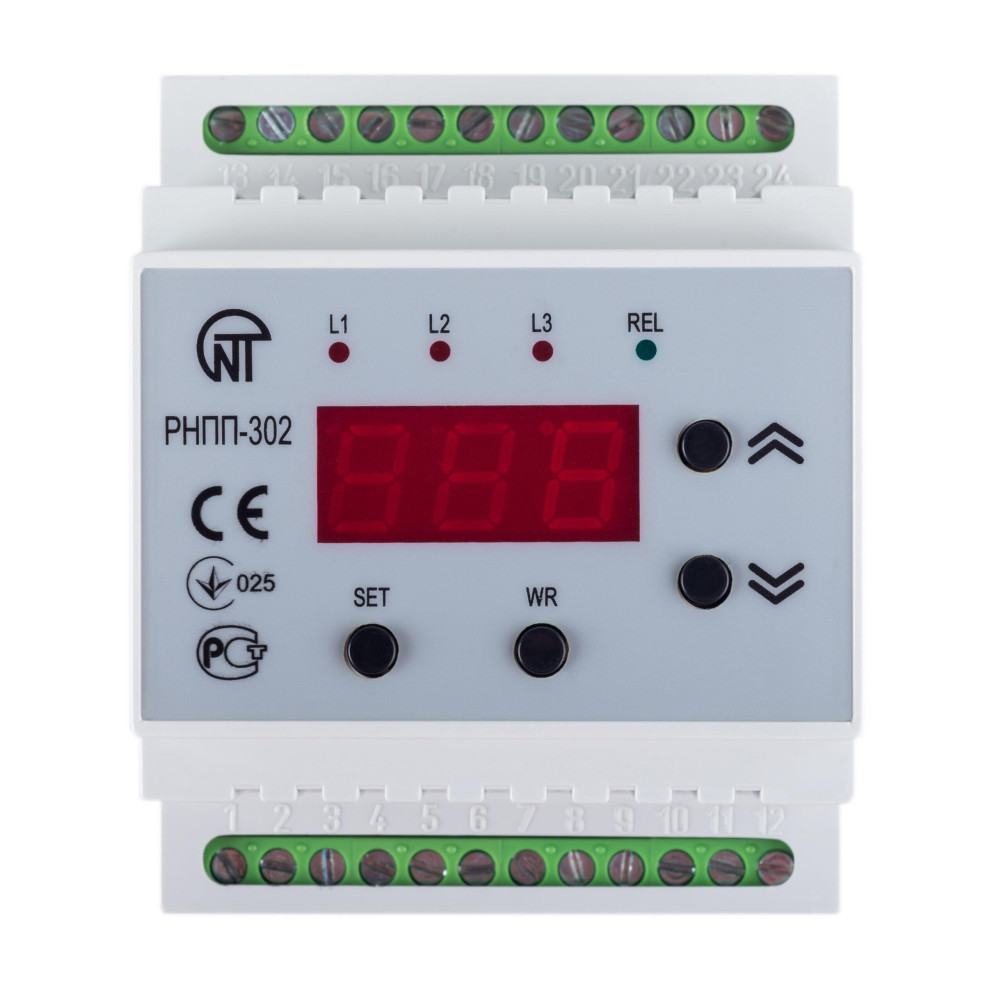

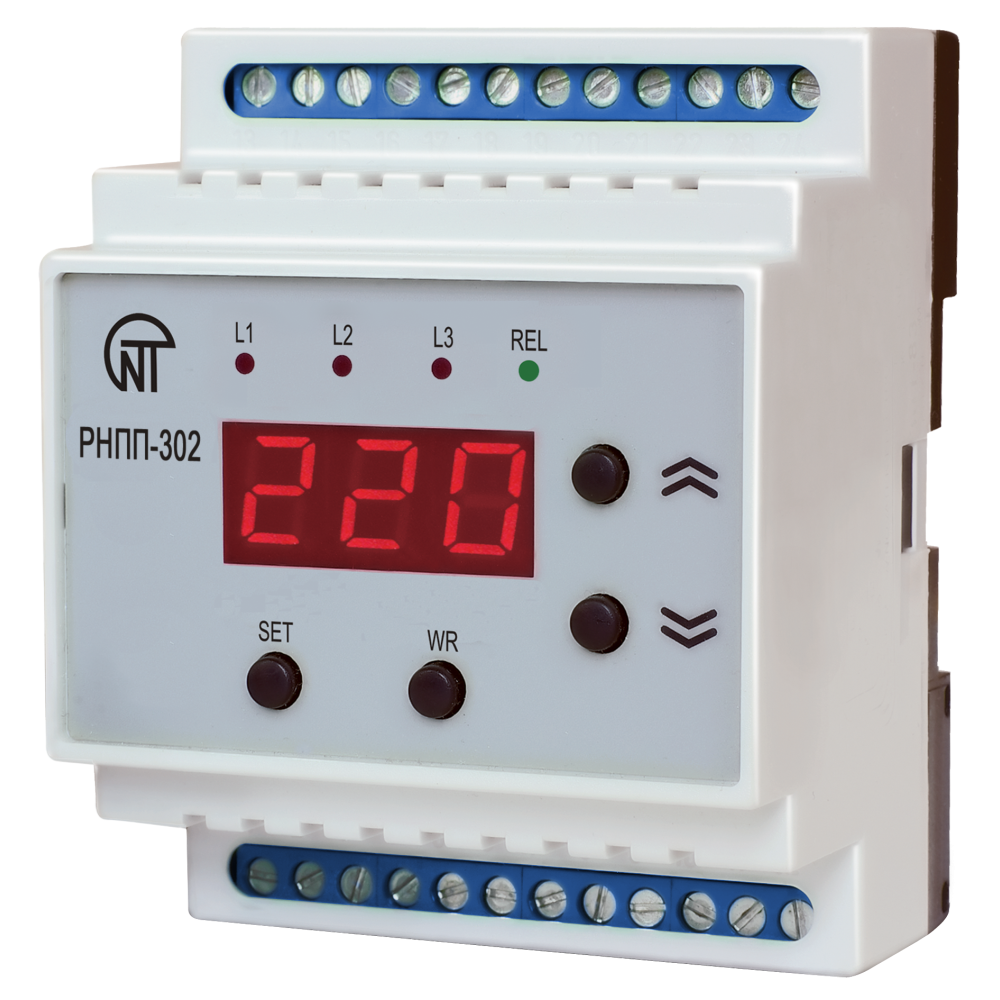

— реле напряжения. РНПП-302 индицирует действующее значение фазного (линейного) напряжения, аварию напряжения, состояние реле нагрузки (включено/выключено) и тип аварии.
