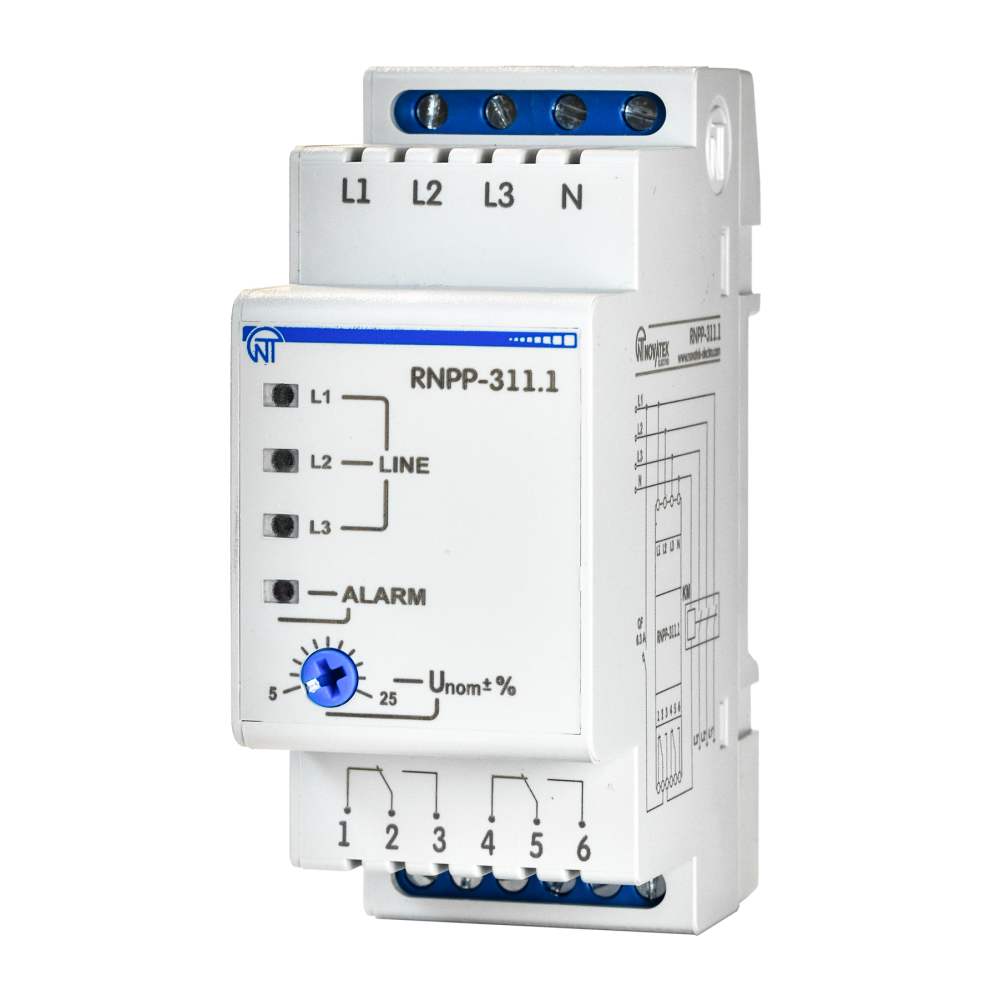

Трехфазное реле контроля напряжения и фаз 5A [NTRNP3111] РНПП-311.1 Новатек-Електро

Реле напряжения РНПП-311.1 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

• недопустимых колебаний напряжения в сети с продолжительностью не менее 0,02 с;
• нарушение амплитудной симметрии напряжения сети (перекоса фаз);
• обрыв, нарушение последовательности и слипание фаз.

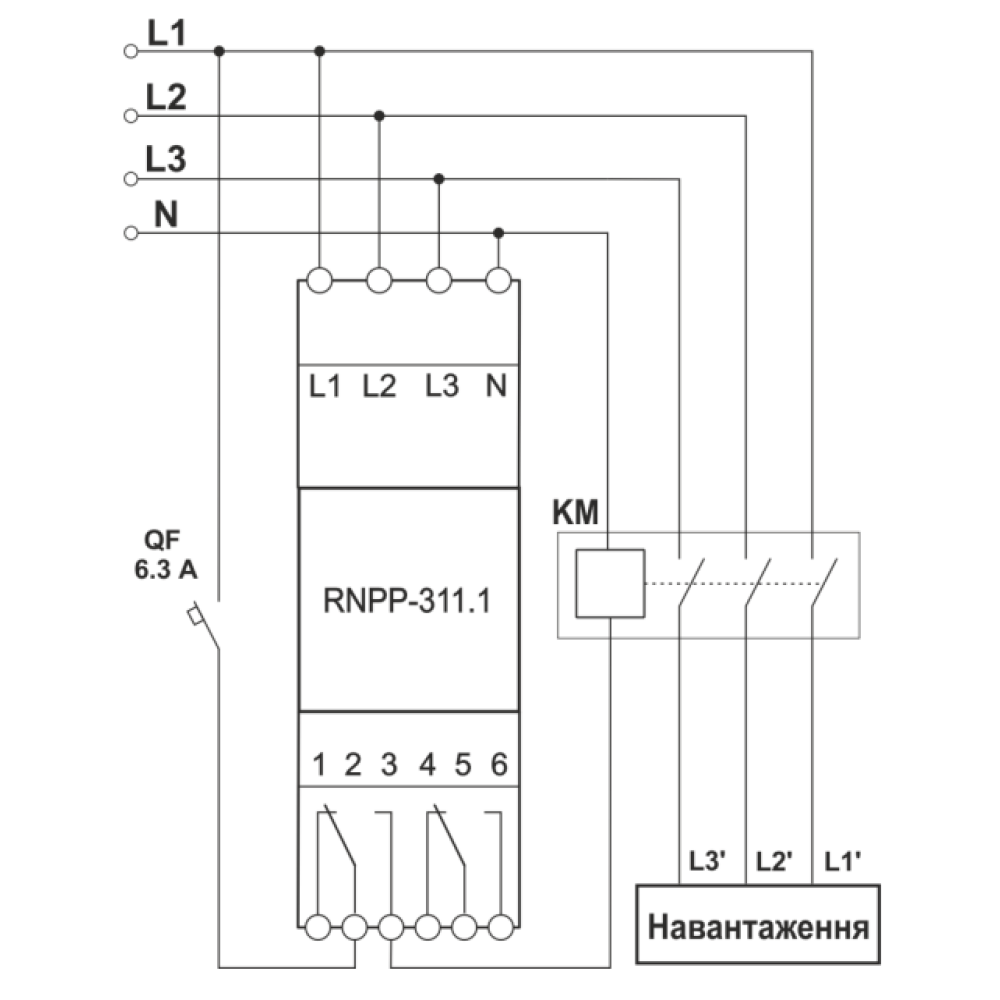

РНПП-311.1 измеряет действующие значения фазных (линейных) напряжений и управляет катушкой внешнего магнитного пускателя, коммутирующего цепь питания нагрузки. Индицирует аварию напряжения и состояние реле нагрузки (включено/выключено). Реле постоянно контролирует значения напряжений в трехфазной сети, сопоставляя их со значениями, установленными Пользователем регулятором Unom±%. Изделие выключает нагрузку, если значение напряжения выходит за пределы, заданные Пользователем.

РНПП-311.1 имеет одну совмещенную регулируемую уставку срабатывания по максимальному/минимальному напряжению. Например: в положении 10% будет срабатывать в случае повышения/снижения напряжения на 10% от номинального.

Изделие может находиться в следующих состояниях:

• нормальной работы;
• аварии по напряжению;
• выдержки времени АПВ.

Состояние Нормальная работа:
— напряжение сети находится в пределах, заданных Пользователем при настройке изделия;
— истекло время АПВ; — защищаемое оборудование подключено к сети;
— индикатор «ALARM» не горит;
— горят индикаторы «LINE».

Состояние Авария по напряжению:
— напряжение сети вышло за пределы, заданные Пользователем при настройке изделия, на время большее, чем указанное в технических характеристиках;
— защищаемое оборудование отключено от сети, горит индикатор «ALARM»;
— при обрыве фазы соответствующий индикатор «LINE» не горит.

Состояние Выдержка времени АПВ: отсчет времени АПВ начинается с момента подачи питания или возникновения аварии. По истечении времени АПВ изделие перейдет в состояние Нормальная работа, если параметры напряжения сети возобновились после аварии.
