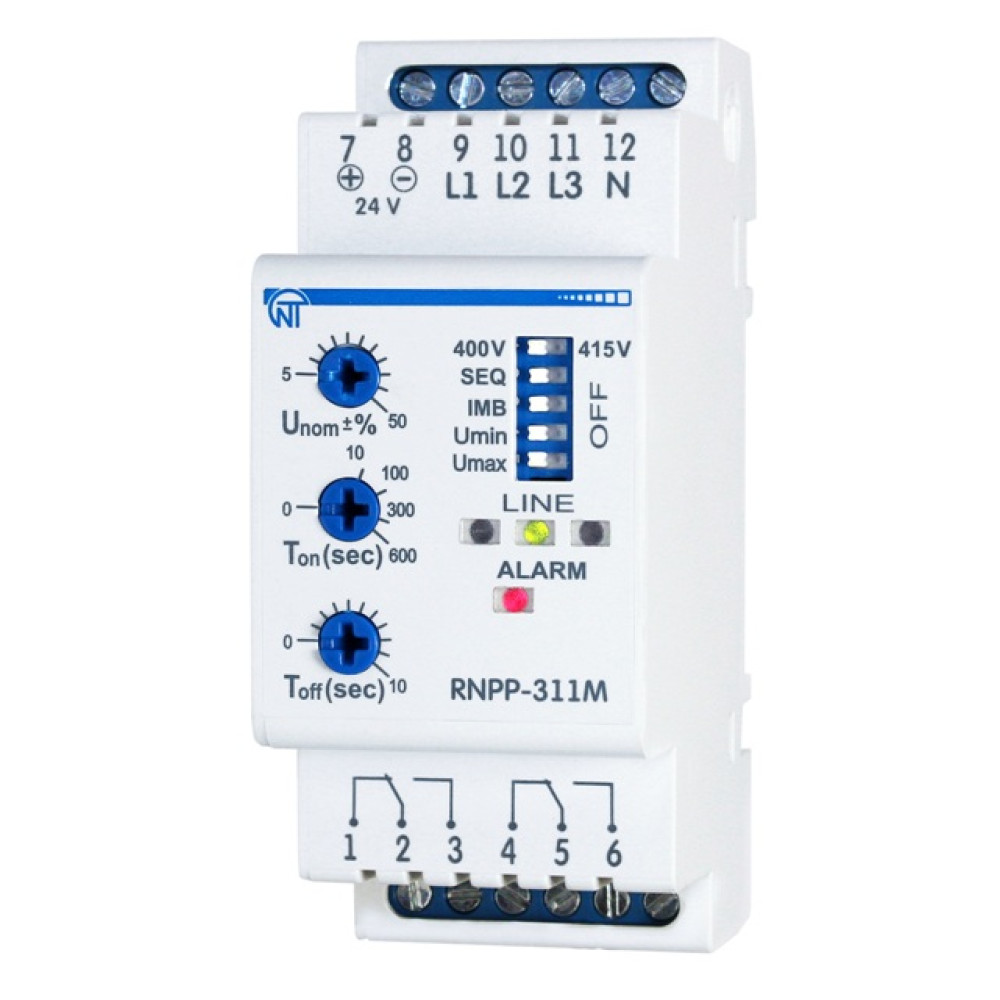

Трехфазное реле контроля напряжения и фаз 5A [NTRNP311M] РНПП-311М (Н) Новатек-Електро

РНПП-311М предназначено:

• для контроля допустимого уровня напряжения;
• для контроля правильного чередования и отсутствия слипания фаз;
• для контроля полнофазности и симметричности напряжения сети (перекоса фаз);
• для отключения нагрузки при некачественном напряжении сети;
• для контроля напряжения сети после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;
• для отображения аварии при возникновении аварийной ситуации и отображения наличия напряжения на каждой фазе.


РНПП-311М осуществляет контроль нуля косвенным способом. В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению, времени АПВ и времени задержки срабатывания защиты), выбора напряжения контролируемой сети (400 В или 415 В) и набора защитных функций. После восстановления параметров напряжения сети изделие снова включает нагрузку через время АПВ.

РНПП-311М работает в разных режимах:
– контроль минимального/максимального напряжения;
– контроль минимального напряжения;
– контроль максимального напряжения;
– контроль наличия фаз;
– контроль неправильного чередования и наличия слипания фаз;

Контроль перекоса фаз. Контроль наличия фаз сохраняется в любом режиме работы. Во всех режимах работы изделие срабатывает при обрыве фаз или понижении напряжения ниже 100 B на одной или нескольких фазах за фиксированное время 0,2 с.

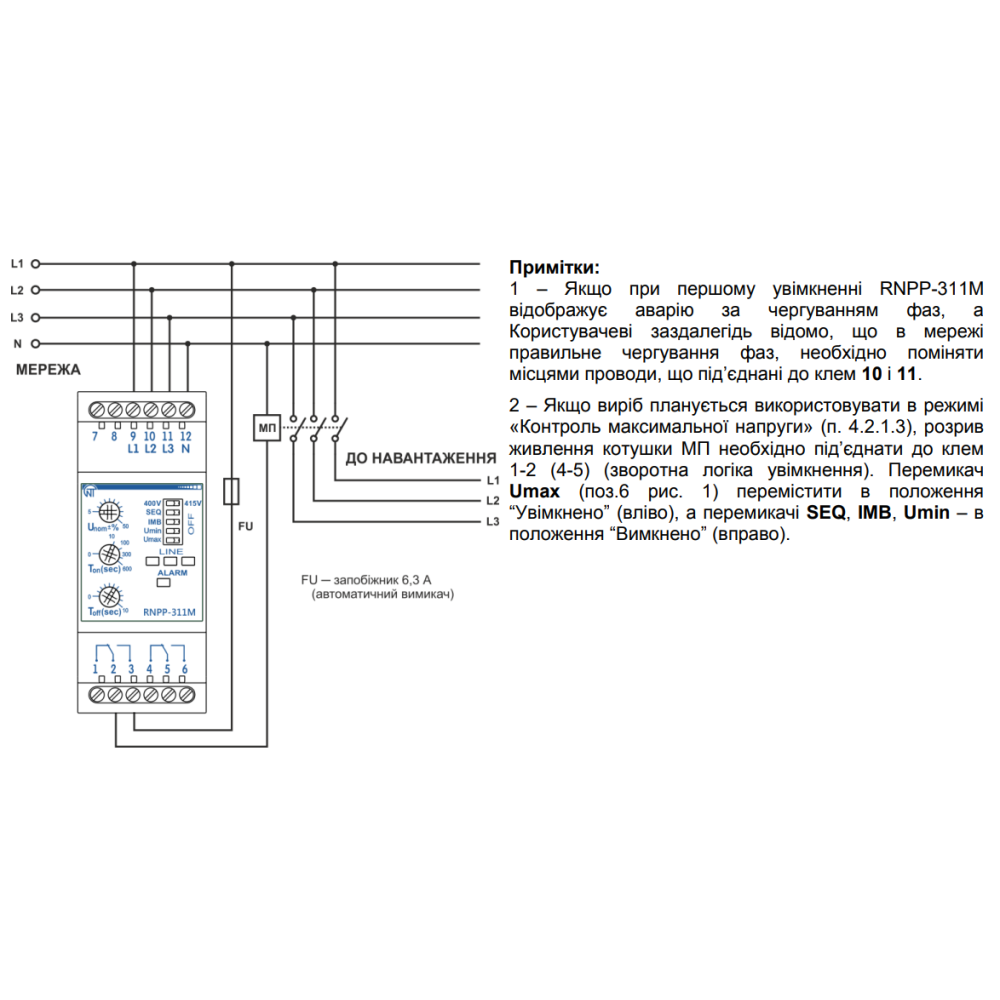

Изделие на выходе имеет две группы независимых выходных опрокидывающихся контактов (1-2-3, 4-5-6). В «ХОЛОДНОМ СОСТОЯНИИ» (изделие без напряжения, не подключено) контакты 1-2 (4-5) замкнуты, а контакты 2-3 (5-6) разомкнуты.
Когда реле нагрузки срабатывает, отключение нагрузки происходит путем разрыва цепи питания катушки МП через контакты 1-2 (4-5), за исключением режима «Контроль максимального напряжения», в котором изделие работает с обратной логикой включения.
