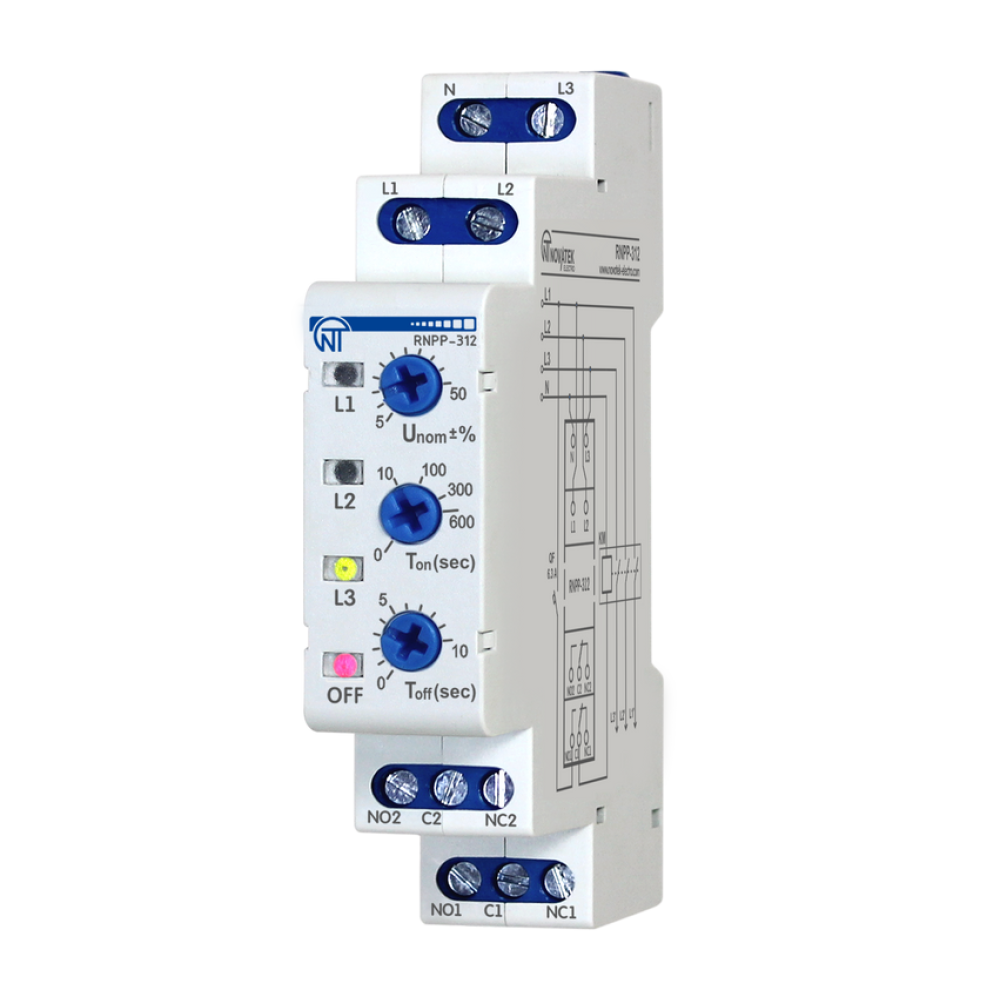

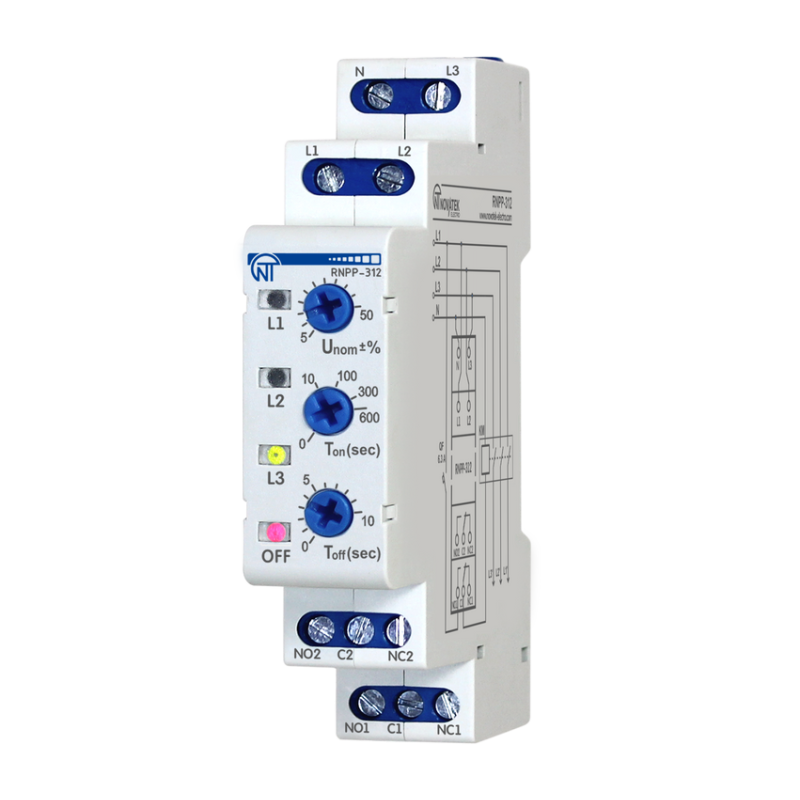

Трехфазное реле контроля напряжения и фаз 5A [NTRNP3120] РНПП-312 Новатек-Електро

РНПП-312 предназначено:

• для контроля допустимого уровня напряжения;
• для контроля правильного чередования и отсутствия слипания фаз;
• для контроля полнофазности и симметричности напряжения сети (перекоса фаз);
• для отключения нагрузки при некачественном напряжении сети;
• для контроля напряжения сети после выключения нагрузки и автоматического включения ее после восстановления параметров напряжения;
• для отражения аварии при возникновении аварийной ситуации и отображения наличия напряжения на каждой фазе.

В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению, времени АПВ и времени задержки срабатывания защиты), выбора контролируемого напряжения сети (400 В или 415 В) и набора защитных функций.

После восстановления параметров напряжения сети изделие снова включает нагрузку спустя время АПВ.

РНПП-312 работает в разных режимах:
– контроль минимального/максимального напряжения;
– контроль минимального напряжения;
– контроль максимального напряжения;
– контроль наличия фаз;
– контроль неправильного чередования и наличия слипания фаз;
– контроль перекоса фаз. Контроль наличия фаз сохраняется в любом режиме работы. Во всех режимах работы изделие срабатывает при обрыве фаз или понижении напряжения ниже 100 B на одной или нескольких фазах за фиксированное время 0,2 с.

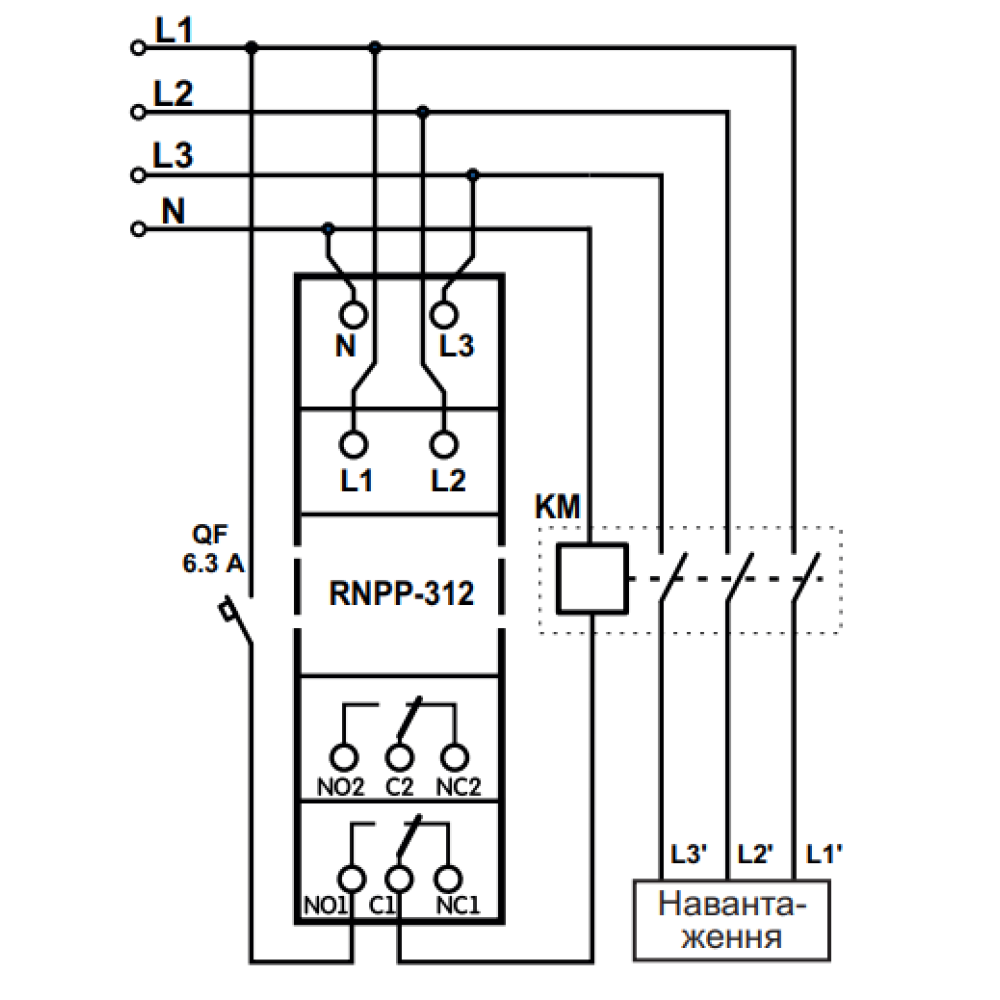

Изделие на выходе имеет две группы независимых выходных опрокидывающих контактов (NO1-C1-NC1, NO2-C2-NC2). В «ХОЛОДНОМ СОСТОЯНИИ» (изделие без напряжения, не подключено) контакты C1-NC1 (C2-NC2) замкнуты, а контакты NO1-C1 (NO2-C2) разомкнуты. Когда реле погрузки срабатывает, отключение погрузки происходит путем разрыва цепи питания катушки МП через контакты NO1-C1 (NO2-C2), за исключением режима «Контроль максимального напряжения», в котором изделие работает с обратной логикой включения.
