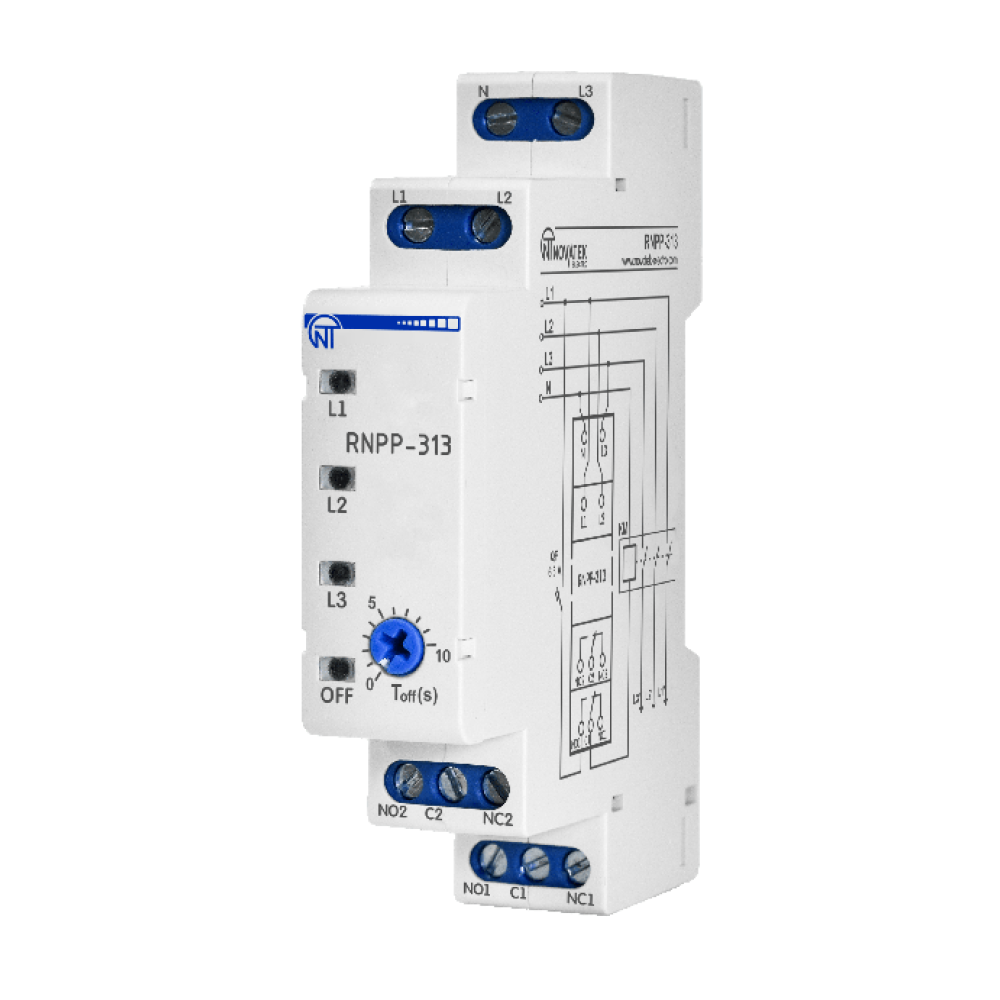

Трехфазное реле контроля напряжения и фаз 5A [NTRNP3130] РНПП-313 Новатек-Електро

Реле напряжения, перекоса и последовательности фаз РНПП-313 предназначено:

• для контроля допустимого уровня напряжения;
• для контроля правильного чередования и отсутствия слипания фаз;
• для контроля полнофазности и симметричности напряжения сети (перекоса фаз);
• для отключения нагрузки при некачественном напряжении сети;
• для контроля качества сетевого напряжения после выключения нагрузки и автоматического включения его после восстановления параметров напряжения;
• для отражения аварии при возникновении аварийной ситуации и отражения наличия напряжения на каждой фазе;
• для контроля обрыва нуля.


В изделии предусмотрены возможности регулировки времени задержки срабатывания защиты по порекосу фаз. После восстановления параметров напряжения сети изделие снова включает нагрузку через АПВ.

В изделии использован импульсный блок питания, позволяющий использовать РНПП-313 в цепях со значительными искажениями формы питающего напряжения.

РНПП-313 может работать в следующих режимах:
1) Контроль минимального напряжения В этом режиме при снижении напряжения сети ниже 195 V защищаемое оборудование отключится от сети.
2) Контроль максимального напряжения В этом режиме, когда напряжение сети повышается выше 260 V, защищаемое оборудование отключится от сети.
3) Контроль наличия фаз В этом режиме при обрыве одной из фаз защищаемое оборудование отключится от сети.
4) Контроль неправильного чередования и наличия слипания фаз В этом режиме в случае неправильного подключения или при наличии слипания одной из фаз защищаемое оборудование отключится от сети.
5) Контроль перекоса фаз В этом режиме при разности напряжений между фазами более 40 V защищаемое оборудование отключится от сети.
6) Контроль обрыва нуля
При обрыве нуля защищенное оборудование отключится от сети и погаснут индикаторы LINE и OFF.

Контроль наличия фаз сохраняется в любом режиме работы изделия. Во всех режимах работы изделие срабатывает при обрыве фаз или понижении напряжения ниже 100 V на одной или нескольких фазах за фиксированное время 0,25 секунды.
