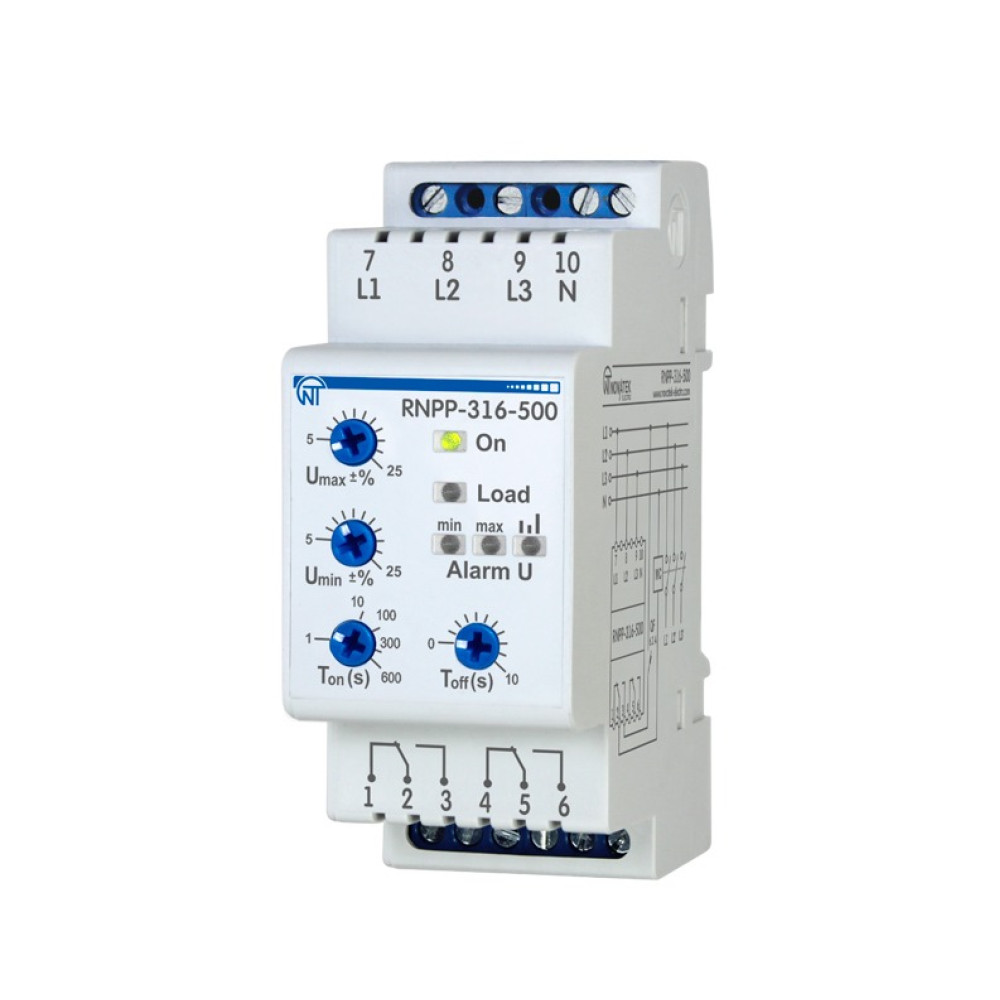

Трехфазное реле контроля напряжения и фаз 5A [NTRNP3160] РНПП-316-500 Новатек-Електро

Трехфазное реле напряжения и контроля фаз РНПП-316-500, NTRNP3160

---

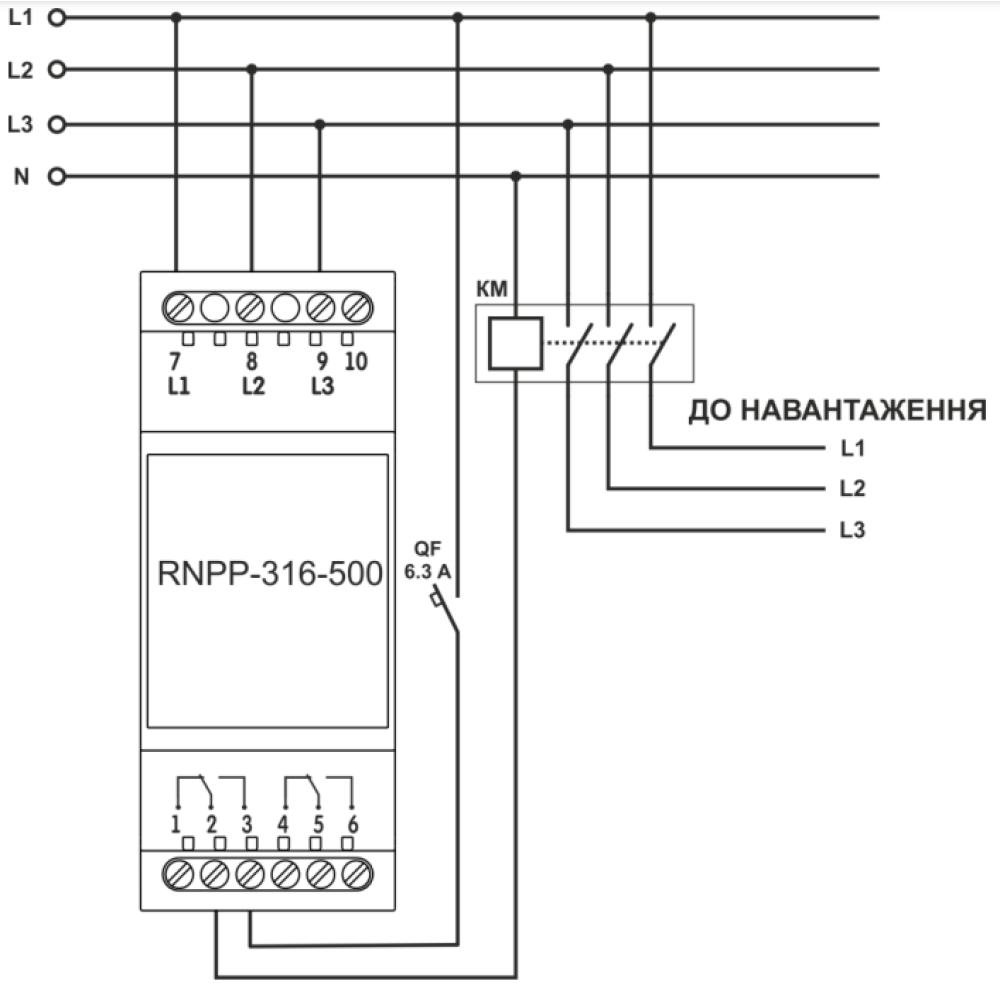

Преимущества:Подключение через пускатель;Раздельная регулировка уставок по минимальному/максимальному напряжению;Перекидной контакт;Компактный размер.Область применения:Для контроля фазовых и линейных напряжений в трехфазной сети;Для защиты трехфазного или, в некоторых случаях, однофазного оборудования от аварий в трехфазной сети, например: авария по напряжению, неправильное чередование и слипание фаз, неполнофазность и несимметричность напряжения;Идеально подходит для защиты холодильных и вентиляционных установок, шкафов АВР.Основные возможности:отключение нагрузки при некачественном напряжении сети;контроль допустимого уровня напряжения; контроль правильного чередования и отсутствия слипания фаз;контроль полнофазности и симметричности напряжения сети (перекоса фаз);контроль качества сетевого напряжения после отключения нагрузки и автоматического включения после восстановления параметров напряжения;отражение аварии при возникновении аварийной ситуации.

---

Номинальное линейное напряжение питания сети, В	400
Частота сети, Гц	45 – 65
Диапазон регулирования порога срабатывания по максимальному/минимальному напряжению питания, в процентах от номинального напряжения	5 – 25
Диапазон регулирования порога срабатывания по максимальному напряжению сети, в процентах от номинальной	5 – 25
Диапазон регулирования времени срабатывания защиты по Umax и перекосу фаз, с	0,2 – 10
Диапазон регулирования времени АПВ, с	1 – 600
Фиксированная задержка срабатывания по минимальному напряжению, с	12
Фиксированное время срабатывания при понижении напряжения более 50 В от порога по Umin, c	0,2
Время срабатывания при обрыве одной из фаз, с, не более	0,5
Величина определения перекоса фаз, %	25
Гистерезис по напряжению, В	10
Гистерезис по перекосу фаз, В	8
Точность определения порога срабатывания по напряжению, В, не более: 5 Точность определения перекоса фаз, %, не более	1,5
Напряжение, при котором сохраняется работоспособность (линейное), В	130 – 560
Потребляемая мощность (под нагрузкой), Вт, не более	3,0
Максимальный коммутирующий ток выходных контактов, А	5
Степень защиты лицевой панели	IP40
Степень защиты клеммника	IP20
Класс защиты от поражения электрическим током	II
Климатическое исполнение	УХЛ 3.1
Допустимая степень загрязнения	II
Категория перенапряжения	II
Номинальное напряжение изоляции, В	580
Номинальное импульсное выдержанное напряжение, кВ	4,0
Сечение проводов для подключения к клеммам, мм²	0,5 – 1,5
Момент затяжки винтов клемм, Н*м	0,4
Масса, кг, не больше	0,100
Габаритные размеры (рис.1), H*B*L, мм	90,2х36х64,5
