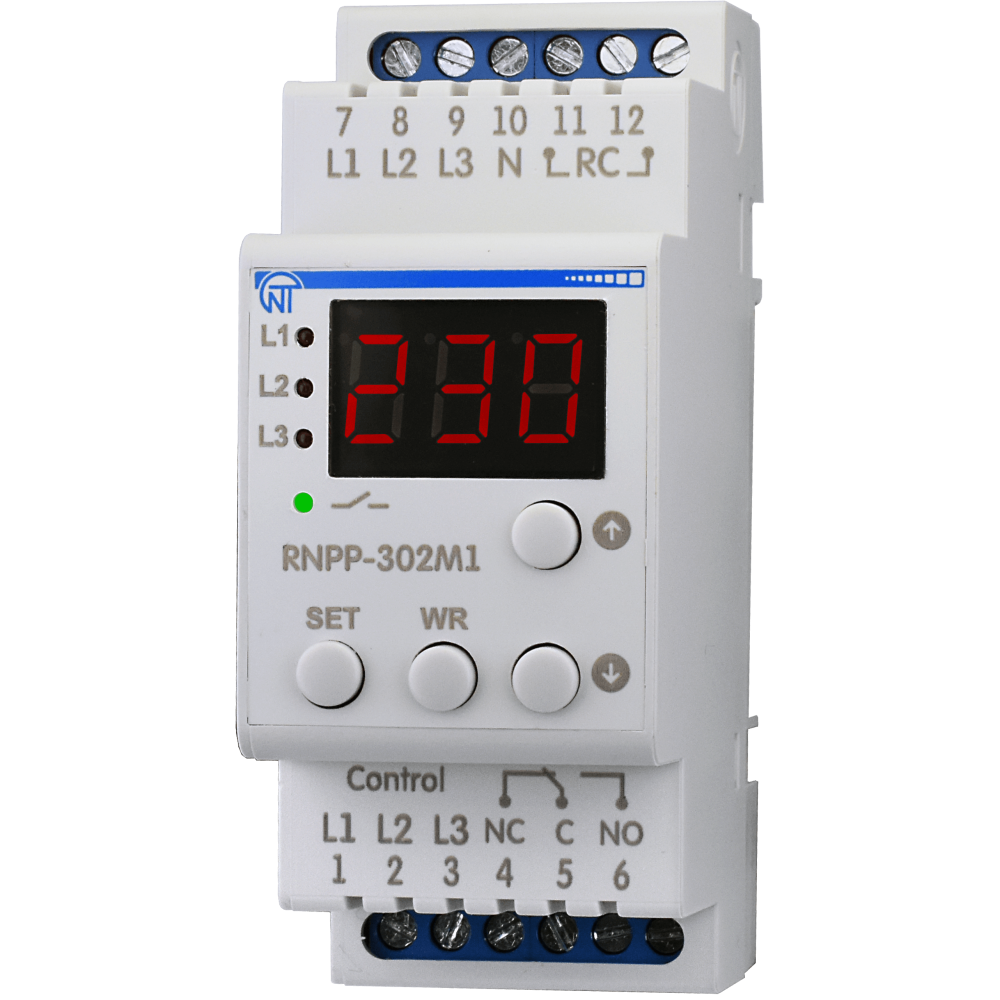

Трифазне реле напруги і контролю фаз 12А [NTRNP302М] РНПП-302М1 Новатек-Електро

Трифазное реле напряжения и контроля фаз РНПП-302М1, NTRNP302М

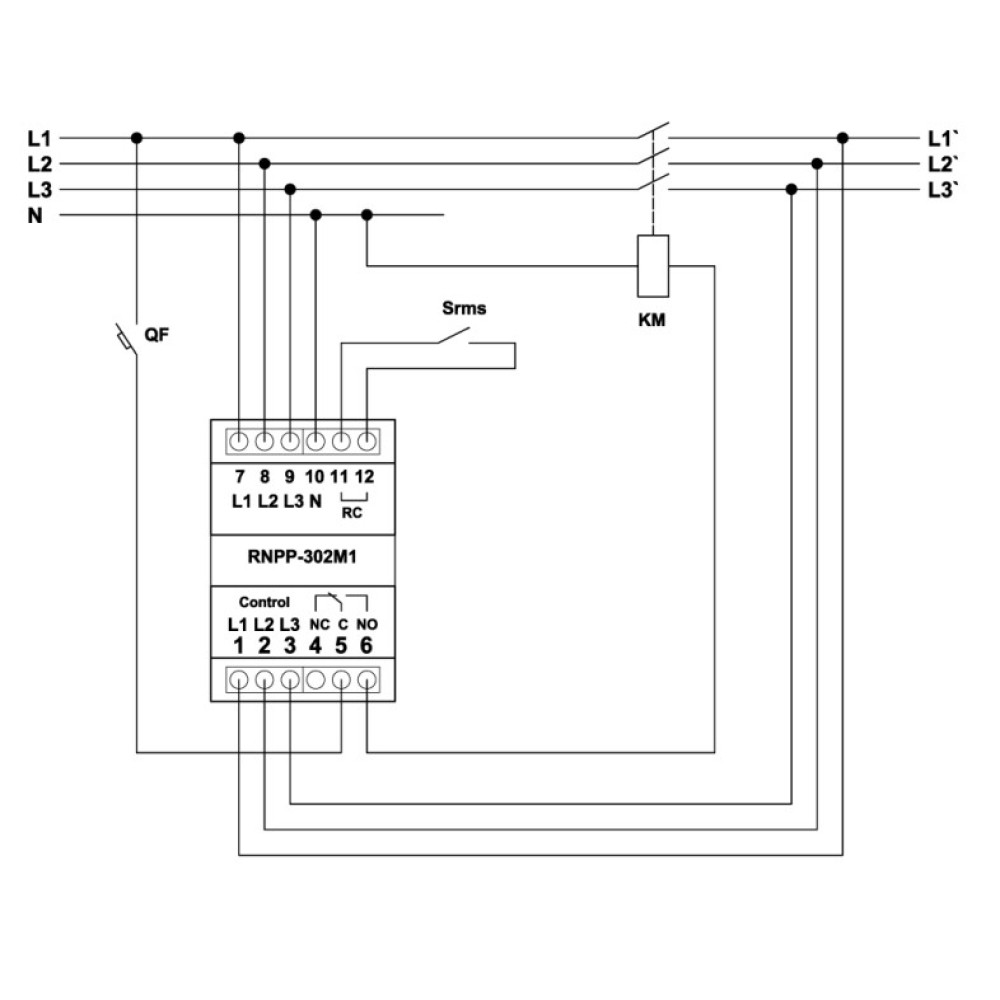

Реле напряжения РНПП-302М1 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как: выход действующего значения напряжения за пределы допустимых порогов; нарушение последовательности и слипание фаз; нарушение полнофазности и симметричности сетевого напряжения. РНПП-302М1 измеряет действующие значения фазных (линейных) напряжений в сетях с глухозаземленной или изолированной нейтралью и управляет катушкой внешнего магнитного пускателя, коммутирующего цепь питания нагрузки. Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание). Устройство может работать в четырех независимых режимах: - реле обрыва фаз (контроль уровней напряжений - выключен); - реле минимального напряжения; - реле максимального напряжения; - реле напряжения. РНПП-302М1 индицирует действующее значение фазного (линейного) напряжения, аварию напряжения, состояние реле нагрузки (включено/выключено) и тип аварии.

Преимущества:
Подключение через пускатель.
Контроль состояния силовых контактов пускателя до и после включения нагрузки.
Сегментный дисплей.
Поддержка сетей с глухозаземленной или изолированной нейтралью.
Возможность работы в четырех независимых режимах.

Область применения:
Для контроля фазовых и линейных напряжений в трехфазной сети.
Для защиты трехфазного или, в некоторых случаях, однофазного оборудования от аварий в трехфазной сети, например: авария по напряжению, неправильное чередование и слипание фаз, неполнофазность и несимметричность напряжения.
Для защиты трехфазного оборудования от аварий в трехфазной сети без нулевого провода.

Основные возможности:
Контроль разрешенного уровня действующего значения фазового/линейного напряжения.
Контроль правильного чередования фаз и отсутствия их слипания.
Контроль полнофазности и симметричности сетевого напряжения.
Контроль состояния силовых контактов магнитного пускателя до и после включения нагрузки.
Выключение нагрузки путем размыкания цепи питания катушки магнитного пускателя в случае возникновения условий для срабатывания с заданным пользователем временем срабатывания. Контроль качества сетевого напряжения после отключения нагрузки и его автоматическое включение после восстановления параметров напряжения со временем автоматического повторного включения.
Визуальное отображение всех видов аварий напряжения сети и отказ от переключения силовых контактов магнитного пускателя.
