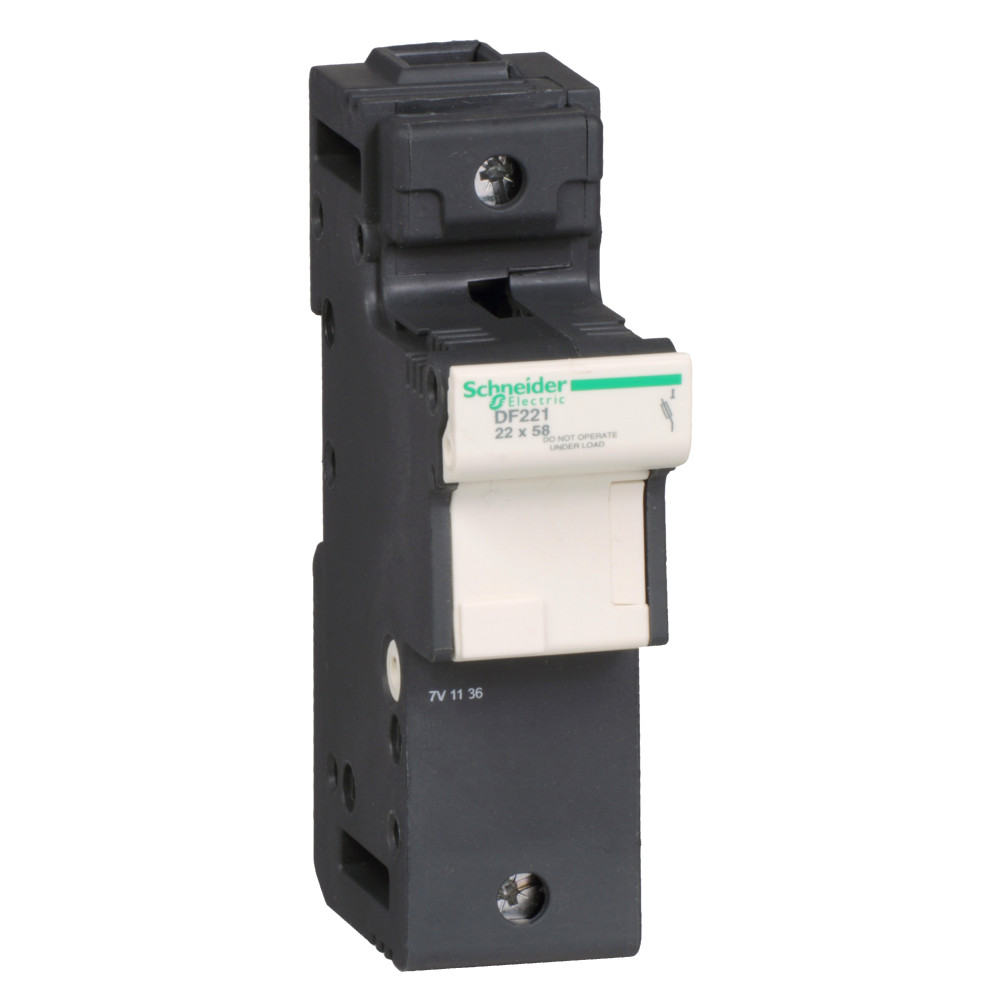

Держатель предохранителя 1P 125A 690В 22x58мм [DF221] Schneider Electric

Разъединитель предохранитель 22 X 58 MM 125A, DF221

---

Модульный держатель плавкой вставки TeSys DF, 1 полюс (1P), для защиты цепей управления до 125A/690V. Для использования с плавкими вставками 22x58 мм до 125 А и током короткого замыкания до 120 кА при 400 В. Компактный (ширина 35мм) можно использовать в модульных щитах, закрепление на DIN-рейку 35мм, подключение винтовыми клеммами. Доступны плавкие вставки (22x58 мм aM, тип gG) и дополнительные вспомогательные элементы (комплекты для сборки держателя плавкой вставки, маркеры для зажимов) (заказываются отдельно). Продается по 6 шт. Сертифицирован по нескольким стандартам (IEC, признан UL, CSA, EAC), продукт Green Premium (RoHS/REACh).

---

Название устройства	DF22
Описание полюсов	1P
Размер предохранителя	22 x 58 мм
[Ue] номинальное рабочее напряжение	690 В ПОСТОЯННЫЙ ТОК
Рабочая температура окружающей среды	-20-60 °C при понижении температуры выше 20°C
Стандарты	CSA C22.2 № 4248-1
Монтажная опора	симметричная din-рейка 35 мм
Клеммы подключения	Винтовой зажим 2 кабель(и) 2.5-25 мм2 гибкий с или без
Температура окружающего воздуха для хранения	-40-80 °C
Ширина	35 мм
Глубина	76.5 мм
Высота	127.5 мм
Момент затяжки	4 Н.м
Степень защиты	IP20 в соответствии с МЕК 60529
[Ui] номинальное напряжение изоляции	690 В переменный ток
Тип предохранителя	аМ
Устойчивость к току КЗ	80 кА 690 В в соответствии с МЕК 60947-3
Совместимость продуктов	DF2FN патрон предохранителя
[Ie] номинальный рабочий ток	125 А
Огнестойкость	960 °C в соответствии с МЕК 60695-2-1
Производитель	Schneider Electric
Страна производитель	Тунис
