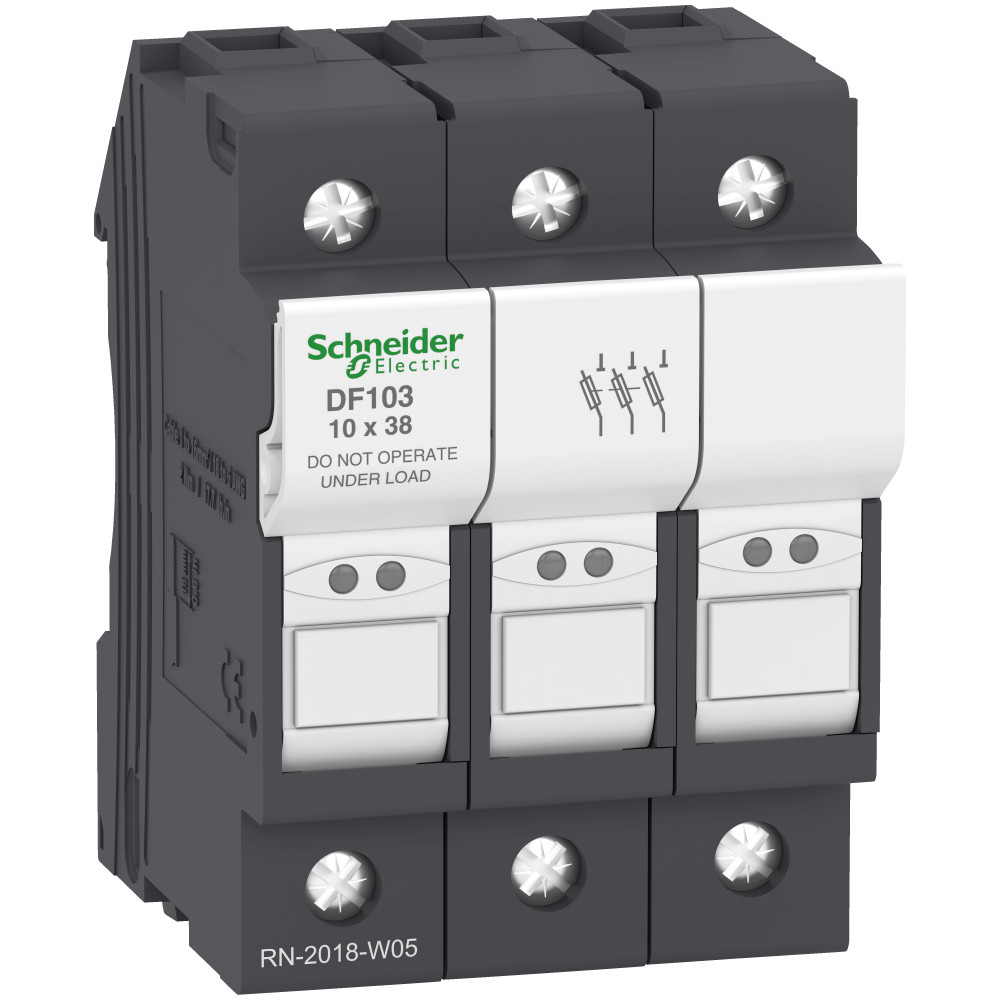

Держатель предохранителя 3P 32A 690В 10x38мм [DF103] Schneider Electric

Разъединитель предохранитель 10X38 32A, DF103

---

Модульный держатель плавкой вставки TeSys DF, 3 полюса (3P), для защиты цепей управления до 32A/690V. Для использования с плавкими вставками 10x38 мм до 32 А и током короткого замыкания до 120 кА при 400 В. Компактный (ширина 52,5 мм), его можно использовать в модульных щитах, закрепление на DIN-рейку 35 мм, подключение осуществляется с помощью винтовых клемм. Доступны плавкие вставки (10x38 мм aM, тип gG) и дополнительные вспомогательные элементы (комплекты для сборки держателя плавкой вставки, маркеры для зажимов) (заказываются отдельно). Продается по 4 шт. Сертифицировано по нескольким стандартам (IEC, признано UL, CSA, CCC, EAC, Marine), продукт Green Premium (RoHS/REACh).

---

Название устройства	DF10
Описание полюсов	3P
Размер предохранителя	10 x 38 мм
[Ue] номинальное рабочее напряжение	690 В ПОСТОЯННЫЙ ТОК
Рабочая температура окружающей среды	-40-70 °C при понижении температуры выше 20°C
Стандарты	EN 45545-2 R22 HL2
Монтажная опора	симметричная din-рейка 35 мм
Клеммы подключения	Винтовой зажим 2 кабель(и) 1-6 мм2 гибкий с или без
Температура окружающего воздуха для хранения	-40-70 °C
Ширина	52.5 мм
Глубина	61 мм
Высота	79.5 мм
Момент затяжки	2.2 Н.м - с отверткой плоский 5.5 мм
Степень защиты	IP20
[Ui] номинальное напряжение изоляции	690 В переменный ток
Тип предохранителя	аМ
Устойчивость к току КЗ	120 кА 500 В в соответствии с МЕК 60947-3
Совместимость продуктов	DF2CN патрон предохранителя
[Ie] номинальный рабочий ток	32 А на 400 В переменный ток
Огнестойкость	960 °C в соответствии с МЕК 60695-2-1
Производитель	Schneider Electric
Страна производитель	Тунис
