Универсальный блок защиты УБЗ-302-02, NTBZ30202

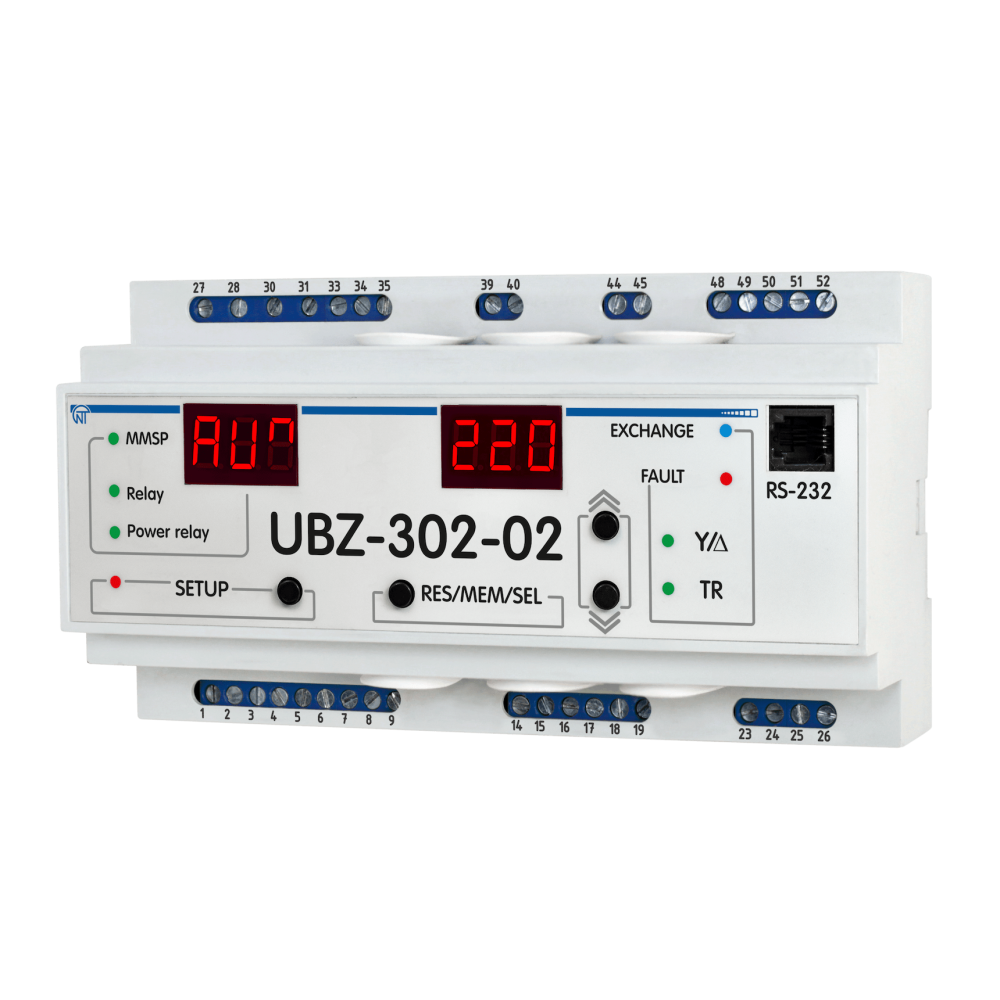

Универсальный блок защиты электродвигателей УБЗ-302-02
предназначен для постоянного контроля параметров сетевого напряжения, действующих значений
фазных/линейных токов трехфазного электрооборудования 380 В, 50 Гц и проверки значения сопротивления
изоляции электродвигателей.
УБЗ обеспечивает защиту асинхронных электродвигателей, мощностью от 0,25 кВт до 3,3 кВт при
использовании встроенных трансформаторов и до 315 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.
УБЗ обеспечивает защиту электродвигателей при:
— некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение
чередования и слипание фаз, перекос линейных напряжений);
— механических перегрузках (симметричный перегруз по фазным/линейным токам);
— превышении порога тока обратной последовательности:
— несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или
подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
— исчезновении момента на валу электродвигателя («сухой ход» — для насосов) - защита по минимальному пусковому и/или рабочему току;
— затянутом пуске двигателя или блокировке ротора;
— недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед
включением);
— замыкании на «землю» обмотки статора во время работы - защита по токам утечки на «землю»;
— тепловой перегрузке двигателя;
— перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель
температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
