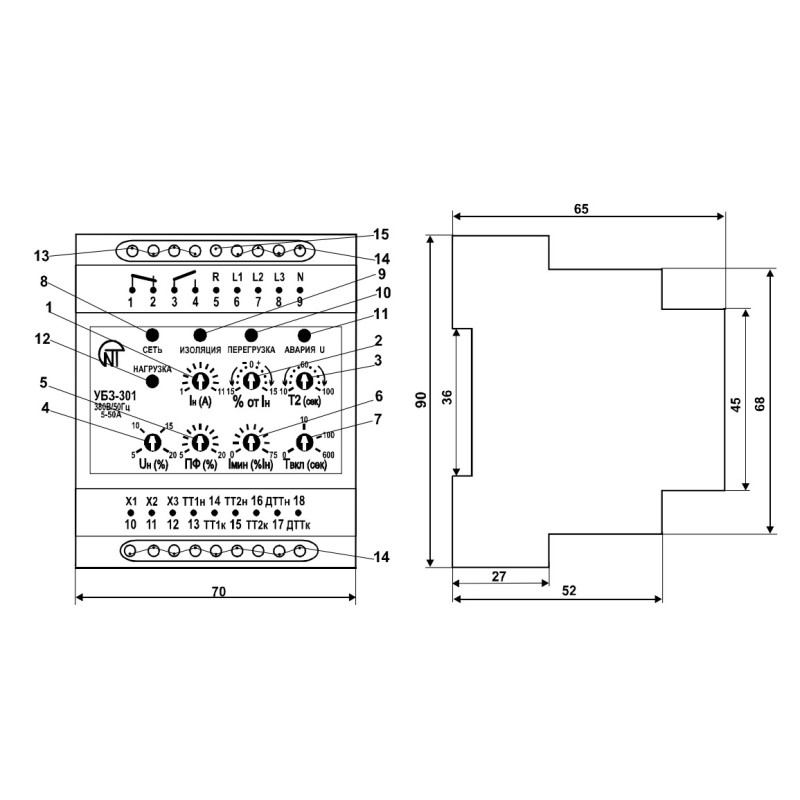

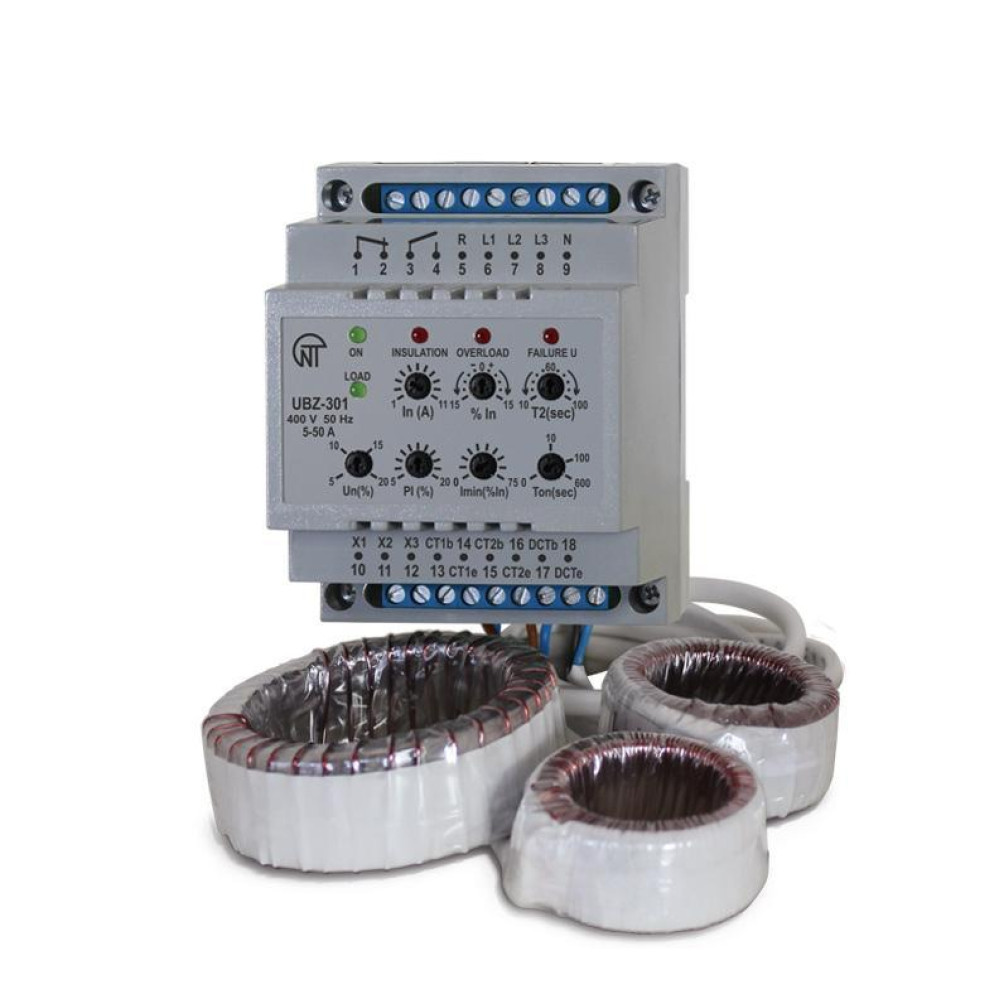

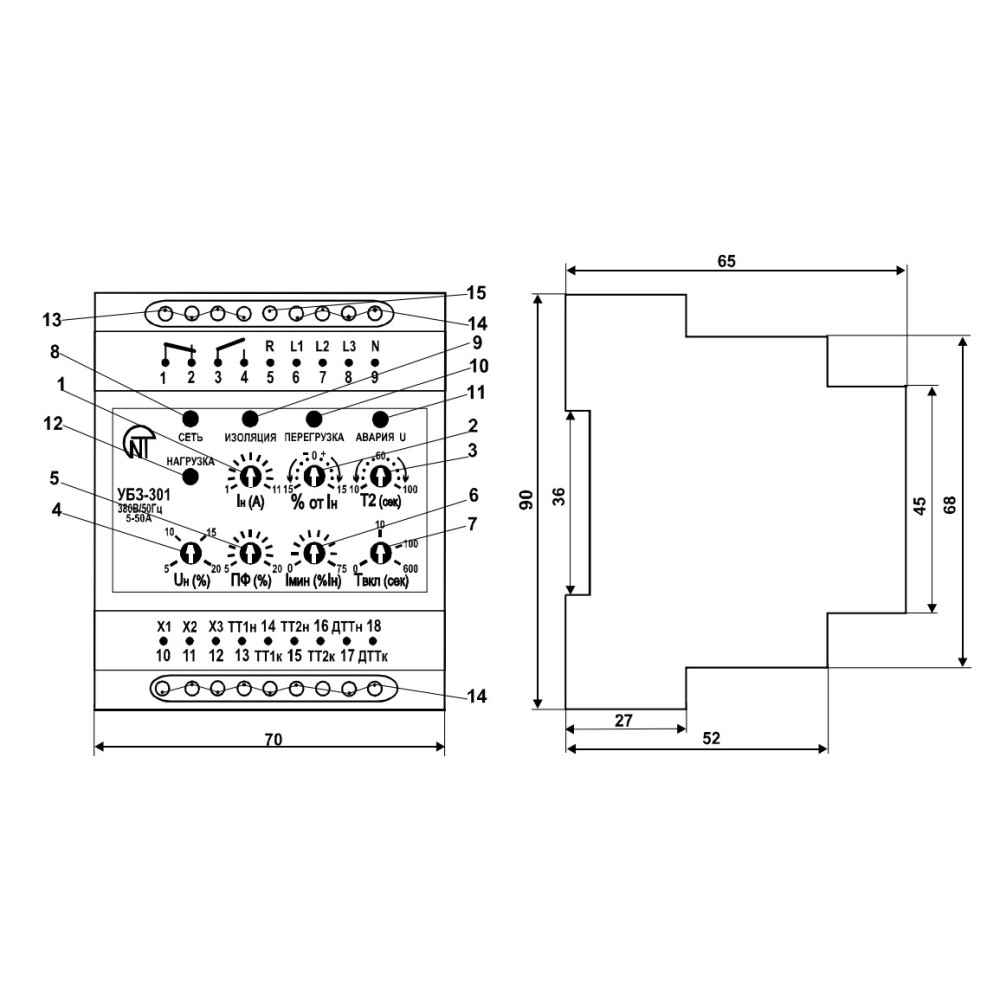

Универсальный блок защиты УБО-301 5-50А, NTBZ30105

Универсальный блок защиты электродвигателей УБО-301 (далее по тексту блок) предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных. электродвигателей (ЭД), мощностью от 2,5 кВт до 315 кВт, в том числе и в сетях с изолированной нейтралью.

Выпускаются три модификации прибора по номиналам тока:

• УБОП-301 5-50A;
• УБОП-301 10-100A;
• УБОП-301 63-630A.

Обеспечивает полную и эффективную защиту электрооборудования отключением от сети и/или блокировкой его пуска в следующих случаях:

• некачественное сетевое напряжение (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);
• механических перегрузках (симметричная перегрузка по фазным/линейным токам) - защита от перегрузки с зависимой выдержкой времени;
• несимметричных перегрузок по фазным/линейным токам, связанным с повреждениями внутри двигателя - защита от перекосов фазных токов с последующим запретом АПВ;
• ассиметрии фазных токов без перегрузки, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
• исчезновении момента на валу ЭД («сухой ход» - для насосов) - защита по минимальному пусковому и/или рабочему току;
• при недопустимо низком уровне изоляции на корпус - проверка перед включением с блокировкой пуска при плохой изоляции;
• замыкании на «землю» обмотки статора при работе - защита по токам утечки на «землю».

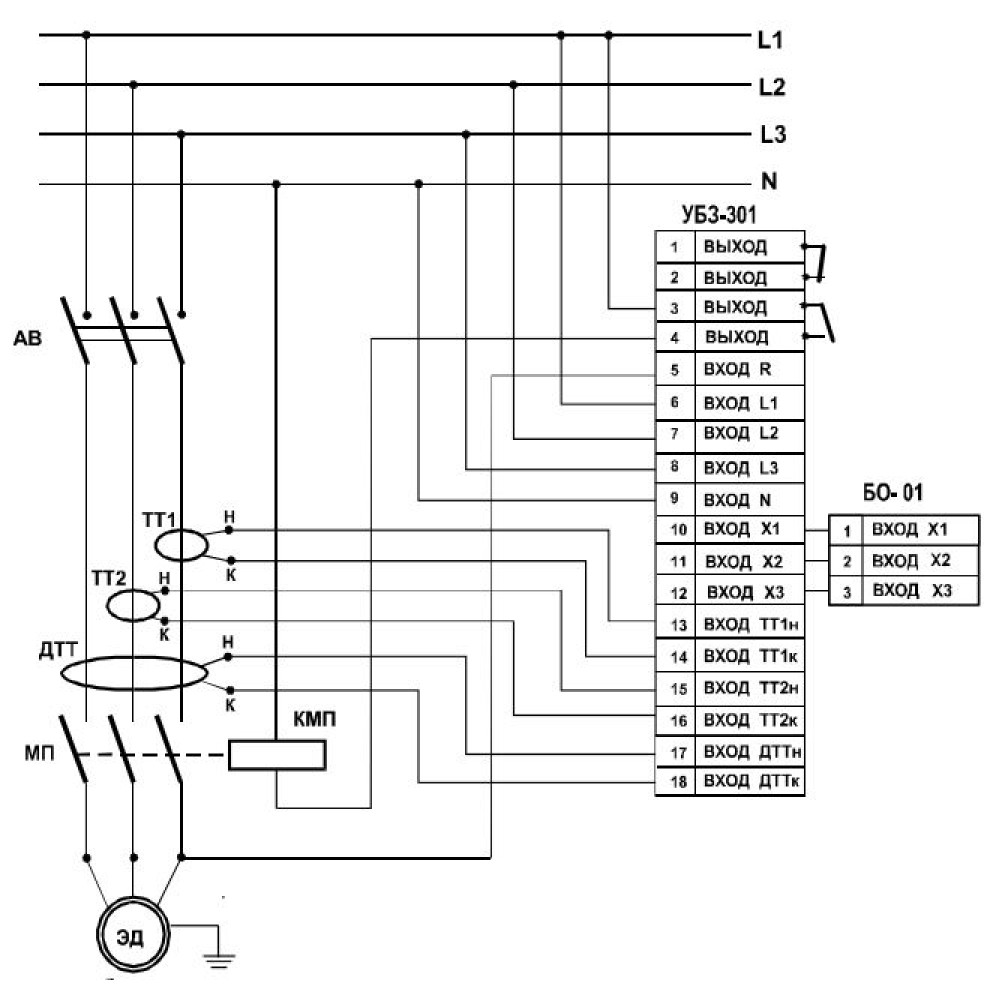

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Выполняет следующие функции:

• простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов;
• установку рабочего тока ЭД, отличного от стандартных значений с учетом длительно допустимой перегрузки;
• разработка по перегрузке с зависимой выдержкой времени. Токо-временная характеристика построена для условно холодного двигателя. В процессе работы разрешается дифференциальное уравнение теплового баланса ЭД. Такой подход позволяет учитывать предыдущее состояние ЭД и наиболее достоверно принимать решение о наличии тепловой перегрузки. Этот метод позволяет также учесть нагрев ЭД при пусках и ограничить (по желанию заказчика) их число в единицу времени;
• возможность сдвигать токо-временную характеристику как по оси токов, так и по оси времени;
• выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени автоматического повторного включения на усмотрение заказчика самостоятельно;
• индикация вида аварии, наличие сетевого напряжения, токового диапазона, на который настроен блок и включение нагрузки;
• через блок обмена БУ-01 позволяет производить обмен и передачу информации по протоколу RS-485 (БУ-01 поставляется под заказ).
