Вимикач навантаження 1P 100A [A9S65191] iSW Schneider Electric

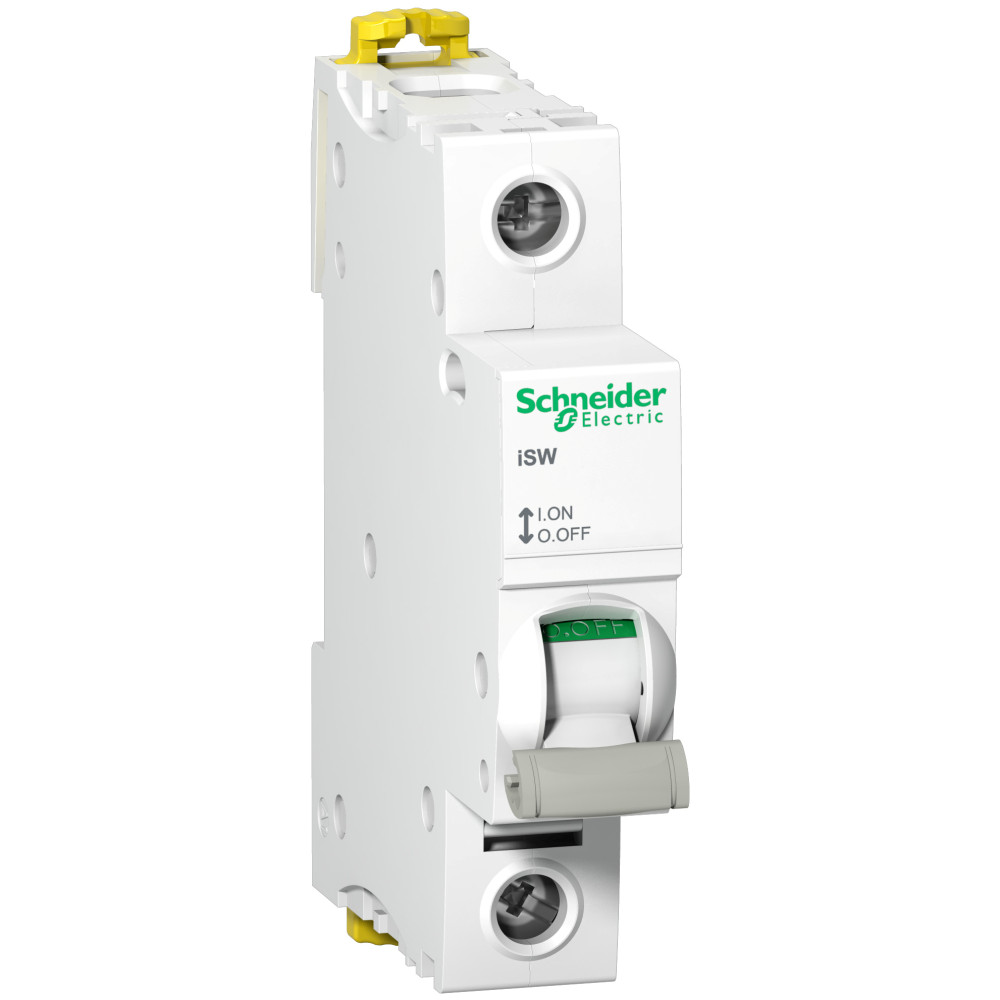

Вимикач навантаження iSW 1P 100A, A9S65191

---

Acti9 iSW - це модульний вимикач навантаження. Це однополюсний вимикач, з номінальним струмом 100 А, робочою напругою 240 В змінного струму. Електрична зносостійкість до 10000 циклів, а механічна до 20000 циклів. Робоча температура від -25°C до +60°C. Температура зберігання від -40°C до +85°C. Ступінь захисту - IP20 і IP40. Встановлюється на DIN-рейку. Ширина з кроком 9 мм - 2. Розміри: (Ш) 18 мм x (В) 85 мм x (Г) 73 мм. Відповідає стандарту EN/IEC 60947-3.

---

Серія продукту	Acti9
Опис полюсів	1P
Індикатор положення контакту	так
Стандарти	EN 60947-3
Монтажна опора	DIN-рейка
Категорія застосування	AC-22A
Місцева сигналізація	iндикатор УВІМК/ВИМК
Ширина	18 мм
Глибина	73 мм
Висота	85 мм
[Ue] номінальна робоча напруга	240 В змінний струм 50/60 Гц
Робоча температура навколишнього середови	-25-60 °C
Ступінь захисту	IP20
Тип керування	перемикач
Спосіб кріплення	фіксація
Ступінь забруднення	3
Колір	Білий
Механічна зносостійкість	20000 циклів
Кількість модулів Ш = 9 мм	2
[Ui] номінальна напруга ізоляції	250 В змінний струм 50/60 Гц
Клеми підключення	клеми тунельного типу (Зверху або знизу) - <= 1 x 35 мм2 - гнучкий з зажимом
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10000 циклів
Температура навколишнього повітря для збер	-40-85 °C
Відносна вологість	95-95 % на 55-55 °C
Момент затягування	3.5 Н.м
[Ie] номінальний робочий струм	100 А на 240 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напруга	6 кВ
Крок підключення	18 мм між пристроями
[Icm] номінальна найбільша вмикаюча здатніст	5 кА тільки вимикач-роз'єднувач
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
[Icw] номінальний короткочасно допустимий ст	1500 А
Виробник	Schneider Electric
Країна виробник	Китай
