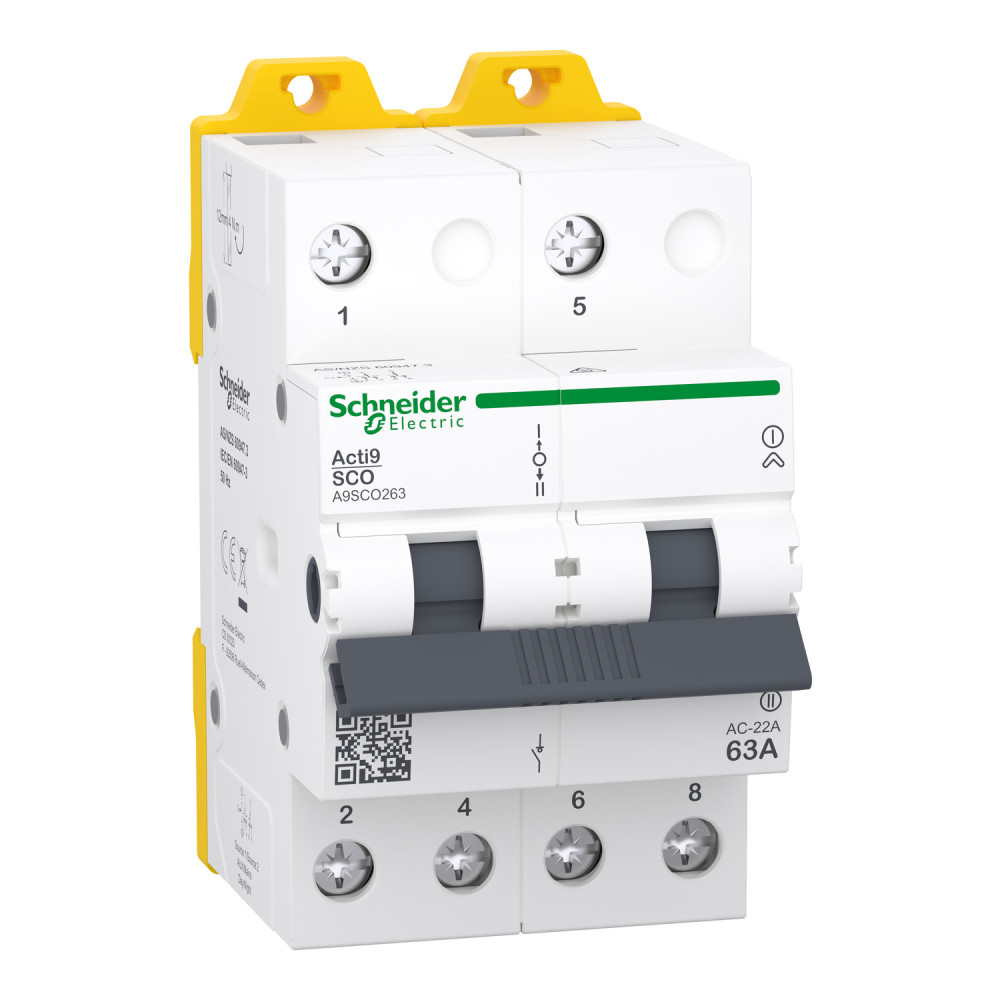

Вимикач-роз'єднувач 1-0-2 2P 63A 415В трипозиційний [A9SCO263] iSSW Acti9 Schneider Electric

Перемикач 1-0-2 iSSW Acti9 2P 63A 415В, A9SCO263

---

Acti9 iSSW - трьохпозиційний перемикач (I-0-II), 2 полюсний з номінальним струмом 63A, робоча частота 50/60 Гц. Трьозпозиційний перемикач Acti9 - це чудове рішення для розподільчих систем низької напруги, де є потреба постійного живлення. Він був розроблений та протестований для тривалої експлуатації. Перемикач відповідає стандартам МЕК та AS/NZS 60947-3 та має мартування якості CE та RCM. Він призначений до встановлення у нових будівлях або таких, що потребуються реновації. Електрична зносостійкість 7 000 циклів, а механічна 10 000 циклів. Він має індикатор положення контактів та підходить для промислої ізоляції. Перемикач постачається з навісним блокуванням та тумблером. Верхні та нижні клеми перемикача гвинтові. Підключення можливо здійснити за допомого жорстких мідних кабелів з перерізом від 1 мм? до 25 мм?. Також можливо здійснити підключення за допомого гнучких мідних кабелів або кабелів з накінечниками з перерізом від 1 мм? до 16 мм?. Номінальна робоча напрга 400-415 В змінного струму. Номінальна напруга ізоляції 690 В. номінальна імпульсна витримувана напругага 6 кВ. Номінальна вмикаюча здатність при короткому замиканні 1.26 кА (пікова). Номінальний короткочасний витримуваний струм 1,26 кА протягом 1 с при напрузі 400-415 В змінного струму. Перемикач може бути встановлено на DIN-рейку шириною 35 мм. Розміри (Ш) 52.5мм x (В) 85мм x (Г) 44мм. Вага 230 г. Ступінь забруднення 3. Категорія використання АС-23А і АС-22А. Довжина зачистки дроту становить 12 мм (зверху і знизу). Момент затягування з’єднання становить 4 Н·м (верхній і нижній) для викрутки PZ2. Ступінь захисту IP20 і стає IP40, коли перемикач встановлено в щит. Робоча температура від -25°C до +60°C.

---

Серія продукту	Acti9
Опис полюсів	2P
Індикатор положення контакту	так
Стандарти	AS/NZS 60947-3
Монтажна опора	35 мм DIN-рейка
Категорія застосування	AC-22A
Ширина	52.5 мм
Глибина	44 мм
Висота	85 мм
[Ue] номінальна робоча напруга	400/415 В
Робоча температура навколишнього середови	-25-60 °C
Ступінь захисту	IP40 всередині щита
Тип керування	перемикач 3 положення
Ступінь забруднення	3
Механічна зносостійкість	10000 циклів
Кількість модулів Ш = 9 мм	6
[Ui] номінальна напруга ізоляції	690 В
Клеми підключення	Гвинтові затискачі (верхній і нижній) 1-25 мм2 жорсткий
Довжина зачистки проводів	12 мм для верхній і нижній з`єднання
Електрична зносостійкість	7000 циклів
Момент затягування	4-4 Н.м верхній і нижній
[Ie] номінальний робочий струм	63 А
[Uimp] номінальна імпульсна витримувана напруга	6 кВ
Частота мережі	50/60 Гц
Тип мережі	змінний струм
[Icm] номінальна найбільша вмикаюча здатніст	1.26 кА
[Icw] номінальний короткочасно допустимий ст	1.26 кА впродовж 1 с на 400/415 В
Тип контакту та з`єднання	2 перемикаючі контакти
Номінальна робоча потужність [Вт]	11.6 кВт на 230 В (AC-22A)
Виробник	Schneider Electric
Країна виробник	Індія
